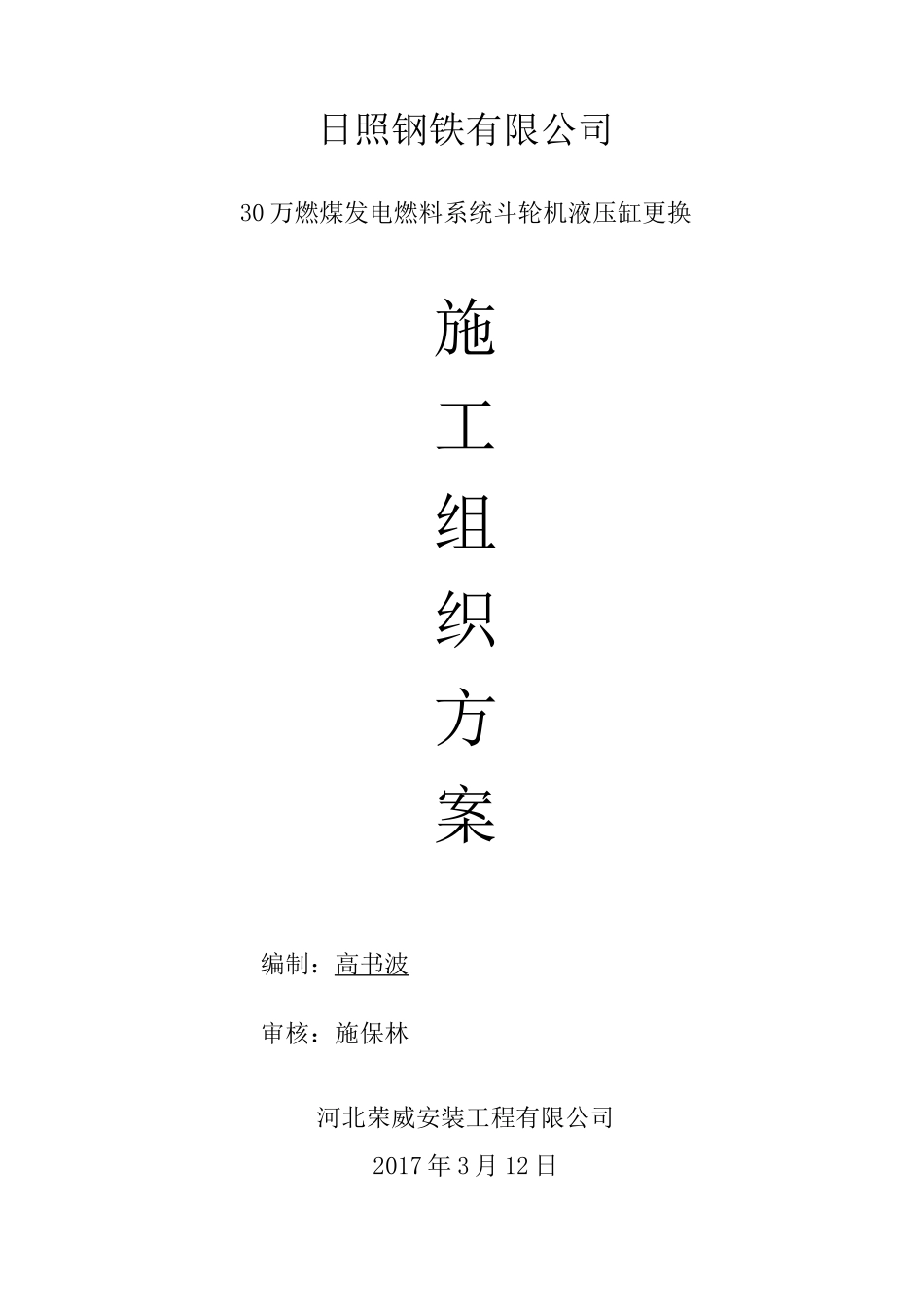

日照钢铁有限公司30 万燃煤发电燃料系统斗轮机液压缸更换施工组织方案编制：高书波审核：施保林河北荣威安装工程有限公司2017 年 3 月 12 日一、概况 30 万燃煤发电机组现阶段已经投产运行 3 年，燃料输煤系统斗轮机仰俯机构液压缸漏油严重，为防止进一步损坏造成严重后果，确保斗轮机安全稳定运行。对液压缸进行更换，液压缸规格：220/160-2010±150mm。二、编制依据1、《机械设备安装工程施工及验收通用规范》(GB50231-98)。2、《连续输送设备安装工程施工及验收规范》(GB50270-98)。3、《输煤系统设备说明书》4、《斗轮机检修说明书》5、《国家电力安全工作规程》(热力机械部分)6、现场实地勘察。三、组织机构四、更换方案1、工机具准备工具或材料单位数量规格备注吊车台125 吨手拉葫芦个42T有磨光机台2有电源盘个1220V 二相电线有U 型环个62T有电焊机台1有气割套1有活口扳手把若干有梅花扳手把1024mm 一 32mm有手锤把1有木板张21220mmX1900mm有2、施工前准备阶段斗轮机电源断电，并挂禁止操作牌；C3 皮带机头、机尾电机停电，并在低压室挂禁止操作牌；施工现场拉警戒线。3、更换液压缸的步骤如下：3.1、首先将机器停在检修位置，把斗轮悬臂放置水平上，在需要更换的液压缸旁各有 2 个吊耳，把两个检修拉杆（随机备件，取料机安装俯仰液压缸时用的）借用吊车和让 2 个液压缸做上升下降动作使检修拉杆与上下两个吊耳通过轴销（©80X250）相连接，把臂架放置在一个煤垛的正上方，以防止悬臂有意外情况时在下降过程中与地面直接碰撞。然后通过与 2 个腔连通的自封式测压接头外接软管，把液压缸无杆腔和有杆腔中油液的压力释放到零，并排放空气。此时应将该液压缸的外接管路全部卸开，并将管路的接头处严格包扎，防尘密封。拆装液压缸时，利用铜棒、大锤等工具将 1 个液压缸两端的销轴分别拆出，再按照相反的顺序，用类似的办法将新液压缸装入原来的位置，利用外力的办法调节新液压缸的长度，以便它顺利就位。拉压时必须打开新液压缸的管路接口。3.2、新液压缸就位后，接好油管接头，启动液压泵向新安装的液压缸供油，先后对无杆腔和有杆腔进行充油（当有少量油液喷出时立即停止充油），使新安装的液压缸上下两腔都充满油液，形成背压，支承整个悬臂。五、安全风险要点及防范措施：危险源点存在隐患预防措施搬运伤害风险搬运工具设备时砸伤搬运工具、设备时，严禁抛扔工具及物品；工具使用完成后应及时入工具包，必要时捆绑...
