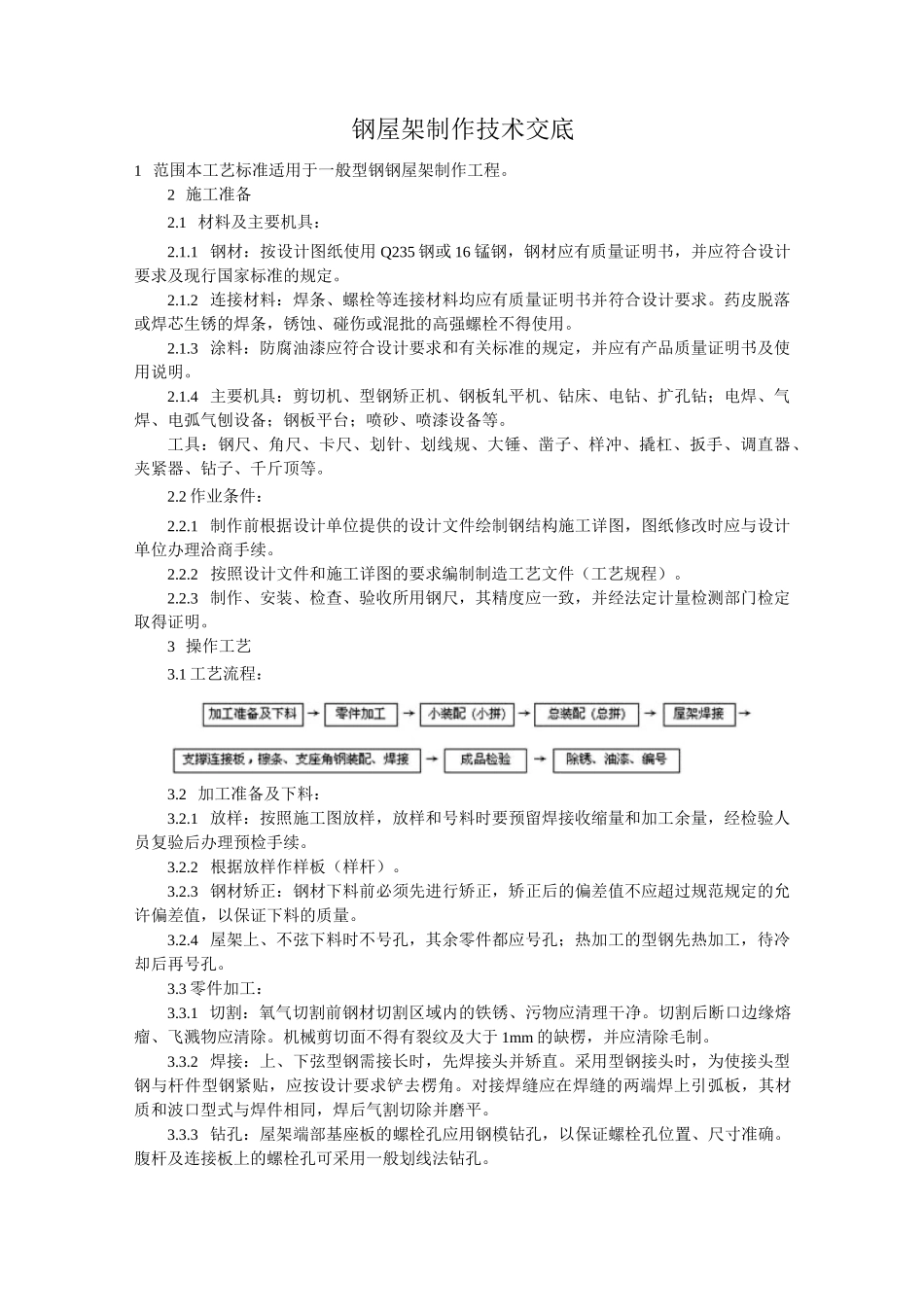

钢屋架制作技术交底

钢屋架制作技术交底1 范围本工艺标准适用于一般型钢钢屋架制作工程。2 施工准备2.1 材料及主要机具：2.1.1 钢材：按设计图纸使用 Q235 钢或 16 锰钢，钢材应有质量证明书，并应符合设计要求及现行国家标准的规定。2.1.2 连接材料：焊条、螺栓等连接材料均应有质量证明书并符合设计要求。药皮脱落或焊芯生锈的焊条，锈蚀、碰伤或混批的高强螺栓不得使用。2.1.3 涂料：防腐油漆应符合设计要求和有关标准的规定，并应有产品质量证明书及使用说明。2.1.4 主要机具：剪切机、型钢矫正机、钢板轧平机、钻床、电钻、扩孔钻；电焊、气焊、电弧气刨设备；钢板平台；喷砂、喷漆设备等。工具：钢尺、角尺、卡尺、划针、划线规、大锤、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。2.2 作业条件：2.2.1 制作前根据设计单位提供的设计文件绘制钢结构施工详图，图纸修改时应与设计单位办理洽商手续。2.2.2 按照设计文件和施工详图的要求编制制造工艺文件（工艺规程）。2.2.3 制作、安装、检查、验收所用钢尺，其精度应一致，并经法定计量检测部门检定取得证明。3 操作工艺3.1 工艺流程：3.2 加工准备及下料：3.2.1 放样：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，经检验人员复验后办理预检手续。3.2.2 根据放样作样板（样杆）。3.2.3 钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。3.2.4 屋架上、不弦下料时不号孔，其余零件都应号孔；热加工的型钢先热加工，待冷却后再号孔。3.3 零件加工：3.3.1 切割：氧气切割前钢材切割区域内的铁锈、污物应清理干净。切割后断口边缘熔瘤、飞溅物应清除。机械剪切面不得有裂纹及大于 1mm 的缺楞，并应清除毛制。3.3.2 焊接：上、下弦型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与杆件型钢紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。3.3.3 钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓孔位置、尺寸准确。腹杆及连接板上的螺栓孔可采用一般划线法钻孔。3.4 小装配（小拼）：屋架端部 T 形基座、天窗架支承板预先拼焊组成部件，经矫正后再拼装到屋架上。部件焊接时为防止变形，宜采用成对背靠背，用夹具夹紧再进行焊接。3.5 总装配（总拼）：3.5.1 将实样放在装配台上，按照施工图及工艺要求起拱并预...
