导线线径与电流规格表

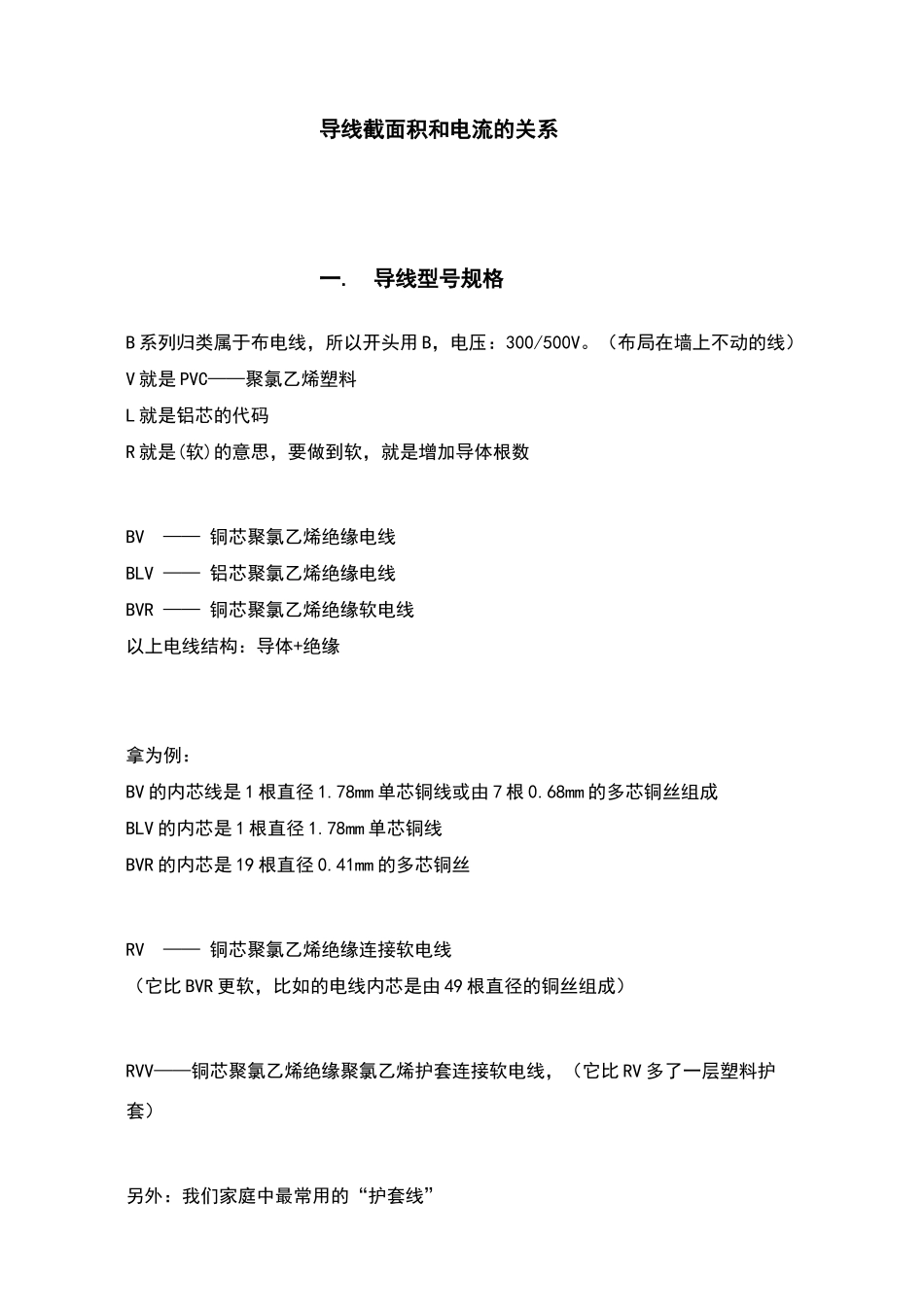

导线线径与电流规格表_第1页
1/7

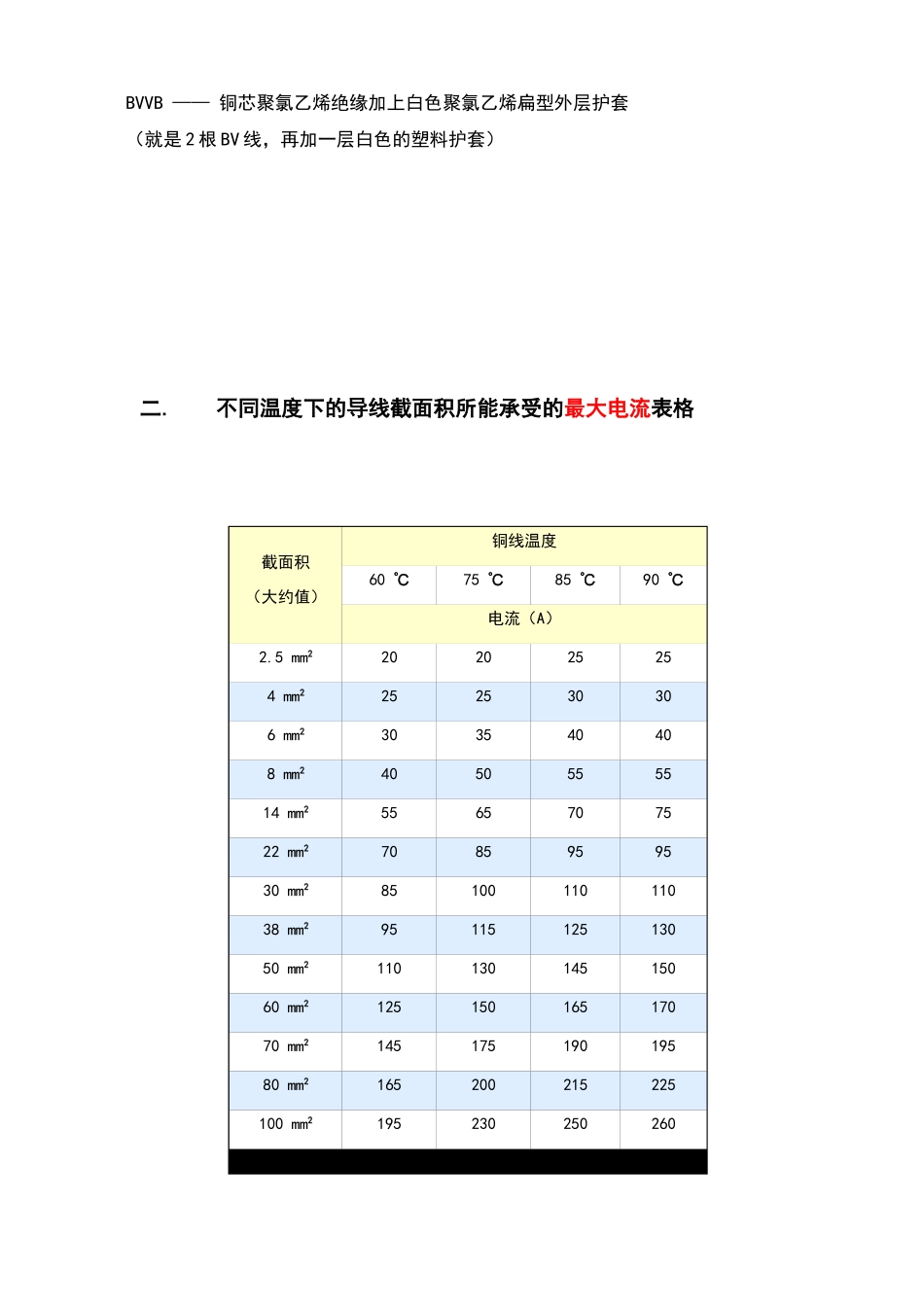

导线线径与电流规格表_第2页
2/7

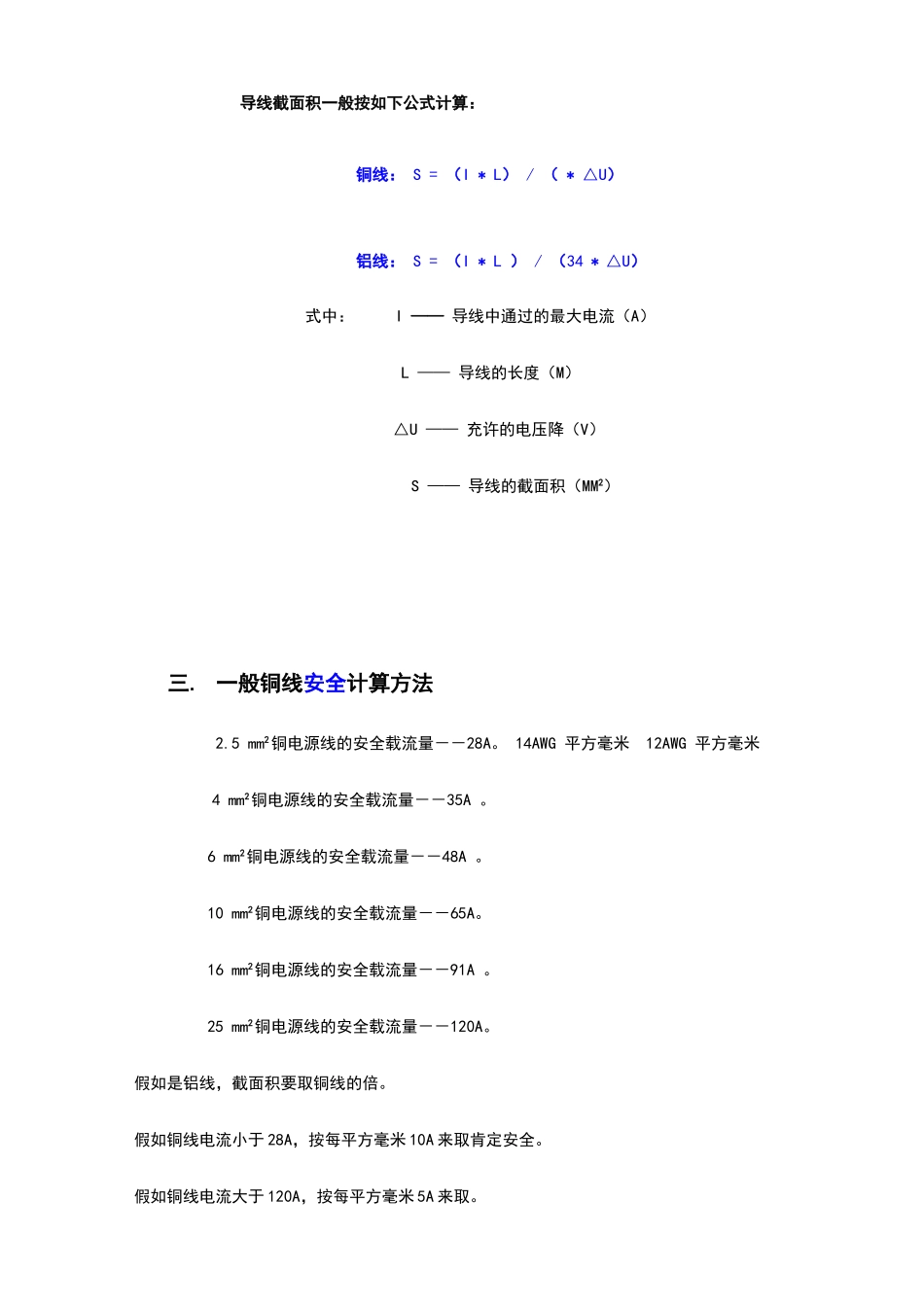

导线线径与电流规格表_第3页
3/7
导线截面积和电流的关系一. 导线型号规格B 系列归类属于布电线,所以开头用 B,电压:300/500V。(布局在墙上不动的线)V 就是 PVC——聚氯乙烯塑料L 就是铝芯的代码R 就是(软)的意思,要做到软,就是增加导体根数BV —— 铜芯聚氯乙烯绝缘电线BLV —— 铝芯聚氯乙烯绝缘电线BVR —— 铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿为例:BV 的内芯线是 1 根直径 1.78mm 单芯铜线或由 7 根 0.68mm 的多芯铜丝组成BLV 的内芯是 1 根直径 1.78mm 单芯铜线BVR 的内芯是 19 根直径 0.41mm 的多芯铜丝RV —— 铜芯聚氯乙烯绝缘连接软电线(它比 BVR 更软,比如的电线内芯是由 49 根直径的铜丝组成)RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,(它比 RV 多了一层塑料护套)另外:我们家庭中最常用的“护套线”BVVB —— 铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套(就是 2 根 BV 线,再加一层白色的塑料护套)二.不同温度下的导线截面积所能承受的最大电流表格截面积 (大约值)铜线温度60 ℃75 ℃85 ℃90 ℃电流(A)2.5 mm2202025254 mm2252530306 mm2 303540408 mm24050555514 mm2 5565707522 mm2 7085959530 mm2 8510011011038 mm2 9511512513050 mm2 11013014515060 mm212515016517070 mm2 14517519019580 mm2 165200215225100 mm2 195230250260导线截面积一般按如下公式计算:铜线: S = (I * L) / ( * △U)铝线: S = (I * L ) / (34 * △U)式中: I —— 导线中通过的最大电流(A) L —— 导线的长度(M) △U —— 充许的电压降(V) S —— 导线的截面积(MM2)三. 一般铜线安全计算方法 2.5 mm2铜电源线的安全载流量--28A。 14AWG 平方毫米 12AWG 平方毫米 4 mm2铜电源线的安全载流量--35A 。 6 mm2铜电源线的安全载流量--48A 。10 mm2铜电源线的安全载流量--65A。 16 mm2铜电源线的安全载流量--91A 。 25 mm2铜电源线的安全载流量--120A。 假如是铝线,截面积要取铜线的倍。 假如铜线电流小于 28A,按每平方毫米 10A 来取肯定安全。 假如铜线电流大于 120A,按每平方毫米 5A 来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可根据如下顺口溜进行确定: 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算。就是 ...
