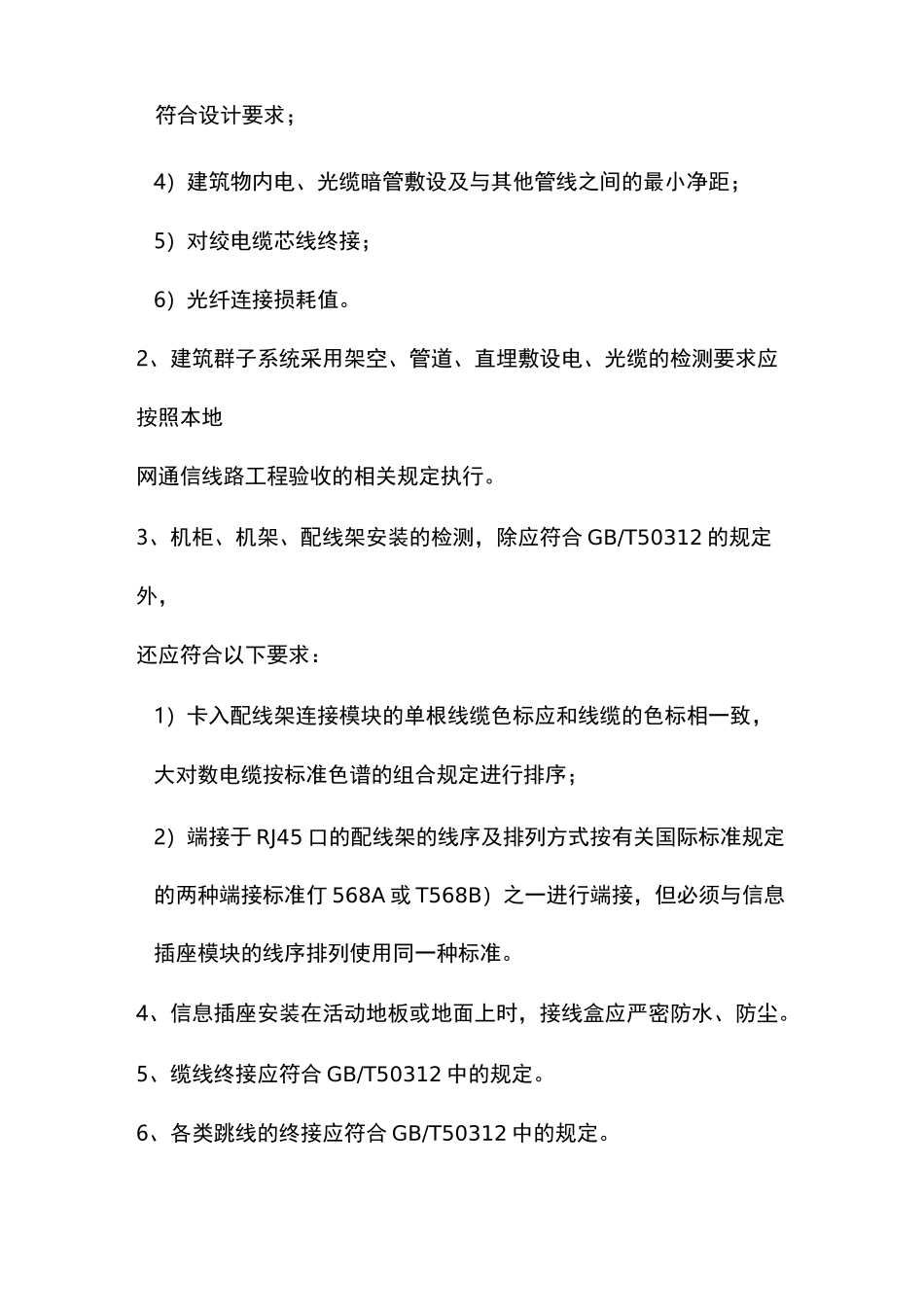

综合布线系统质量管控要点（一）一般规定1、综合布线系统的检测和验收，除执行规范外，还应符合《建筑与建筑群综合布线系统工程验收规范》中的规定。2、综合布线系统施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合 GB/T50312 中的有关规定。3、设备材料的进场验收应执行 GB/T50312 的规定。4、系统集成商在施工完成后，应对系统进行自检，自检时要求对工程安装质量、观感质量和系统性能检测项目全部进行检查，并填写系统自检表。（二）系统安装质量检测1、缆线敷设和终端的检测应符合 GB/T50312 中的规定，应对以下项目进行检测：1）缆线的弯曲半径；2）预埋线槽和暗管的敷设；3）电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4）建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5）对绞电缆芯线终接；6）光纤连接损耗值。2、建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。3、机柜、机架、配线架安装的检测，除应符合 GB/T50312 的规定外，还应符合以下要求：1）卡入配线架连接模块的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；2）端接于 RJ45 口的配线架的线序及排列方式按有关国际标准规定的两种端接标准仃 568A 或 T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。4、信息插座安装在活动地板或地面上时，接线盒应严密防水、防尘。5、缆线终接应符合 GB/T50312 中的规定。6、各类跳线的终接应符合 GB/T50312 中的规定。7、机柜、机架、配线架安装，除应符合 GB/T50312 的规定外，还应符合以下要求：1）机柜不应直接安装在活动地板上，应按设备的底平面尺寸制作底座，底座直接与地面固定，机柜固定在底座上，底座高度应与活动地板高度相同，然后铺设活动地板，底座水平误差每平方 m 不应大于 2mm；2）安装机架面板，架前应预留有 800mm 空间，机架背面离墙距离应大于 600mm；3）背板式跳线架应经配套的金属背板及接线管理架安装在墙壁上，金属背板与墙壁应紧固；4）壁挂式机柜底面距地面不宜小于 300mm；5）桥架或线槽应直接进入机架或机柜内；6）接线端子各种标志应齐全。8、信息插座的安装要求应执行 GB/T50312 的规定。9、光缆芯线终端的连接盒面板应有标志。（三）系统性能检测1、综合布线系统性能检测应采用专用测试仪器对系...
