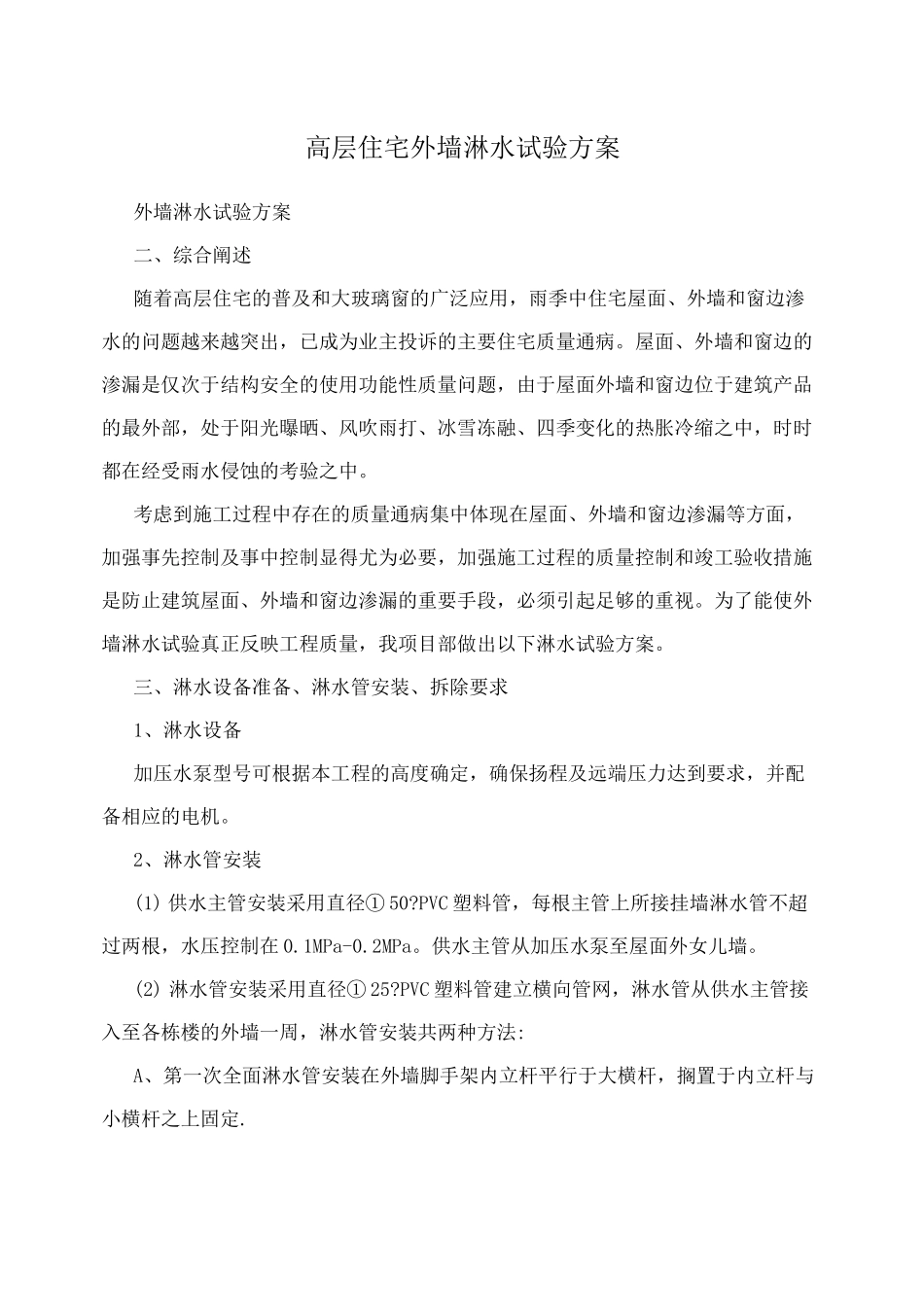

高层住宅外墙淋水试验方案外墙淋水试验方案二、综合阐述随着高层住宅的普及和大玻璃窗的广泛应用,雨季中住宅屋面、外墙和窗边渗水的问题越来越突出,已成为业主投诉的主要住宅质量通病。屋面、外墙和窗边的渗漏是仅次于结构安全的使用功能性质量问题,由于屋面外墙和窗边位于建筑产品的最外部,处于阳光曝晒、风吹雨打、冰雪冻融、四季变化的热胀冷缩之中,时时都在经受雨水侵蚀的考验之中。考虑到施工过程中存在的质量通病集中体现在屋面、外墙和窗边渗漏等方面,加强事先控制及事中控制显得尤为必要,加强施工过程的质量控制和竣工验收措施是防止建筑屋面、外墙和窗边渗漏的重要手段,必须引起足够的重视。为了能使外墙淋水试验真正反映工程质量,我项目部做出以下淋水试验方案。三、淋水设备准备、淋水管安装、拆除要求1、淋水设备加压水泵型号可根据本工程的高度确定,确保扬程及远端压力达到要求,并配备相应的电机。2、淋水管安装(1) 供水主管安装采用直径① 50?PVC 塑料管,每根主管上所接挂墙淋水管不超过两根,水压控制在 0.1MPa-0.2MPa。供水主管从加压水泵至屋面外女儿墙。(2) 淋水管安装采用直径① 25?PVC 塑料管建立横向管网,淋水管从供水主管接入至各栋楼的外墙一周,淋水管安装共两种方法:A、第一次全面淋水管安装在外墙脚手架内立杆平行于大横杆,搁置于内立杆与小横杆之上固定.B、第二次全面淋水管安装在外墙外侧与外墙固定或用绳带挂1吊在窗体固定(3) 每根淋水管设单排喷淋孔,喷水方向与水平方向成 30?角左右或各设两排喷淋孔,方向成 90?(分别斜向下 45?及斜向上 45?)。喷水孔用 3mm 钻头在管上沿直线钻孔、孔距 50-80mm,“喷嘴”对着墙体或窗体,在被检表面形成连续水幕。需保证PVC 管每个小孔都有充足水量流出。(4) 最顶端淋水管必须控制供水量及水压(其总量程宜为 IMpa 以内),以控制出水压力及淋水量。(5) 各路供水管分别设置阀门,控制供水量及水压;总供水管设置阀门,以控制总供水压力。(6) 根据水泵电机配备电源控制设备,并做好漏电的防护工作。(7) 依据泵提供的水压力,可以同时进行多面外墙的淋水试验。3、淋水管拆除先拆除淋水管后拆除外脚手架四、淋水试验方法淋水试验是通过加压水泵将水送至附设于外墙(脚手架)外侧的 PVC 喷淋管从而对外墙进行加压喷淋以检验外墙和窗边渗漏情况的一种现场检验方法。淋水试验按以下方法进行。1、淋水试验一般自上而下进行。2、淋水试验按从上向下以大...
