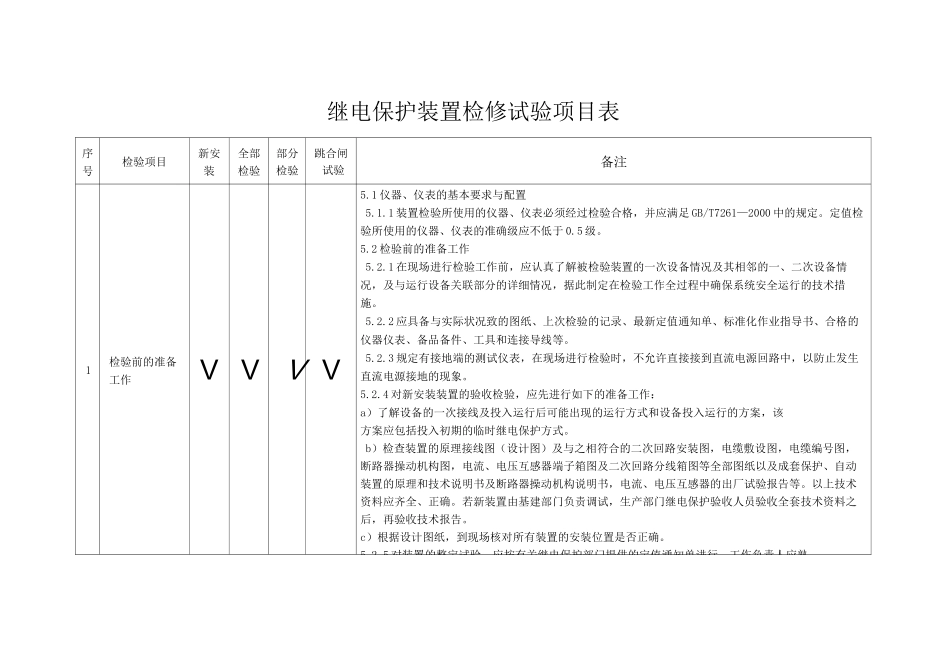

继电保护装置检修试验项目表(完整版)

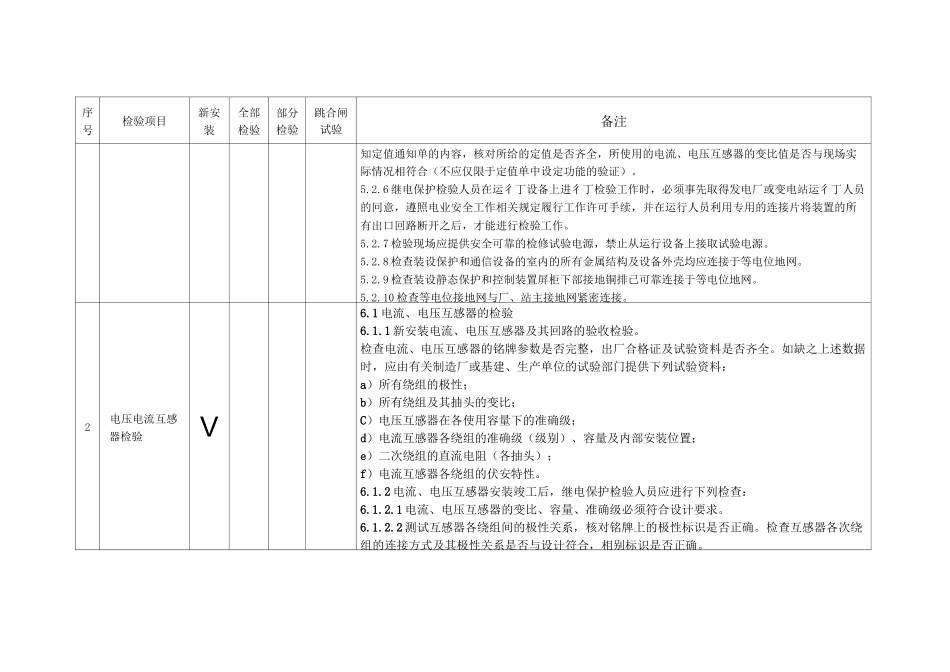

继电保护装置检修试验项目表序号检验项目新安装全部检验部分检验跳合闸试验备注1检验前的准备工作V VV V5.1 仪器、仪表的基本要求与配置5.1.1 装置检验所使用的仪器、仪表必须经过检验合格，并应满足 GB/T7261—2000 中的规定。定值检验所使用的仪器、仪表的准确级应不低于 0.5 级。5.2 检验前的准备工作5.2.1 在现场进行检验工作前，应认真了解被检验装置的一次设备情况及其相邻的一、二次设备情况，及与运行设备关联部分的详细情况，据此制定在检验工作全过程中确保系统安全运行的技术措施。5.2.2 应具备与实际状况致的图纸、上次检验的记录、最新定值通知单、标准化作业指导书、合格的仪器仪表、备品备件、工具和连接导线等。5.2.3 规定有接地端的测试仪表，在现场进行检验时，不允许直接接到直流电源回路中，以防止发生直流电源接地的现象。5.2.4 对新安装装置的验收检验，应先进行如下的准备工作：a）了解设备的一次接线及投入运行后可能出现的运行方式和设备投入运行的方案，该方案应包括投入初期的临时继电保护方式。b）检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。以上技术资料应齐全、正确。若新装置由基建部门负责调试，生产部门继电保护验收人员验收全套技术资料之后，再验收技术报告。c）根据设计图纸，到现场核对所有装置的安装位置是否正确。5.2.5 对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。工作负责人应熟序号检验项目新安装全部检验部分检验跳合闸试验备注知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合（不应仅限于定值单中设定功能的验证）。5.2.6 继电保护检验人员在运彳丁设备上进彳丁检验工作时，必须事先取得发电厂或变电站运彳丁人员的冋意，遵照电业安全工作相关规定履行工作许可手续，并在运行人员利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。5.2.7 检验现场应提供安全可靠的检修试验电源，禁止从运行设备上接取试验电源。5.2.8 检查装设保护和通信设备的室内的所有金属结构及设备外壳均应连接于等电位地网。5.2.9 检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接...
