挡墙专项施工方案

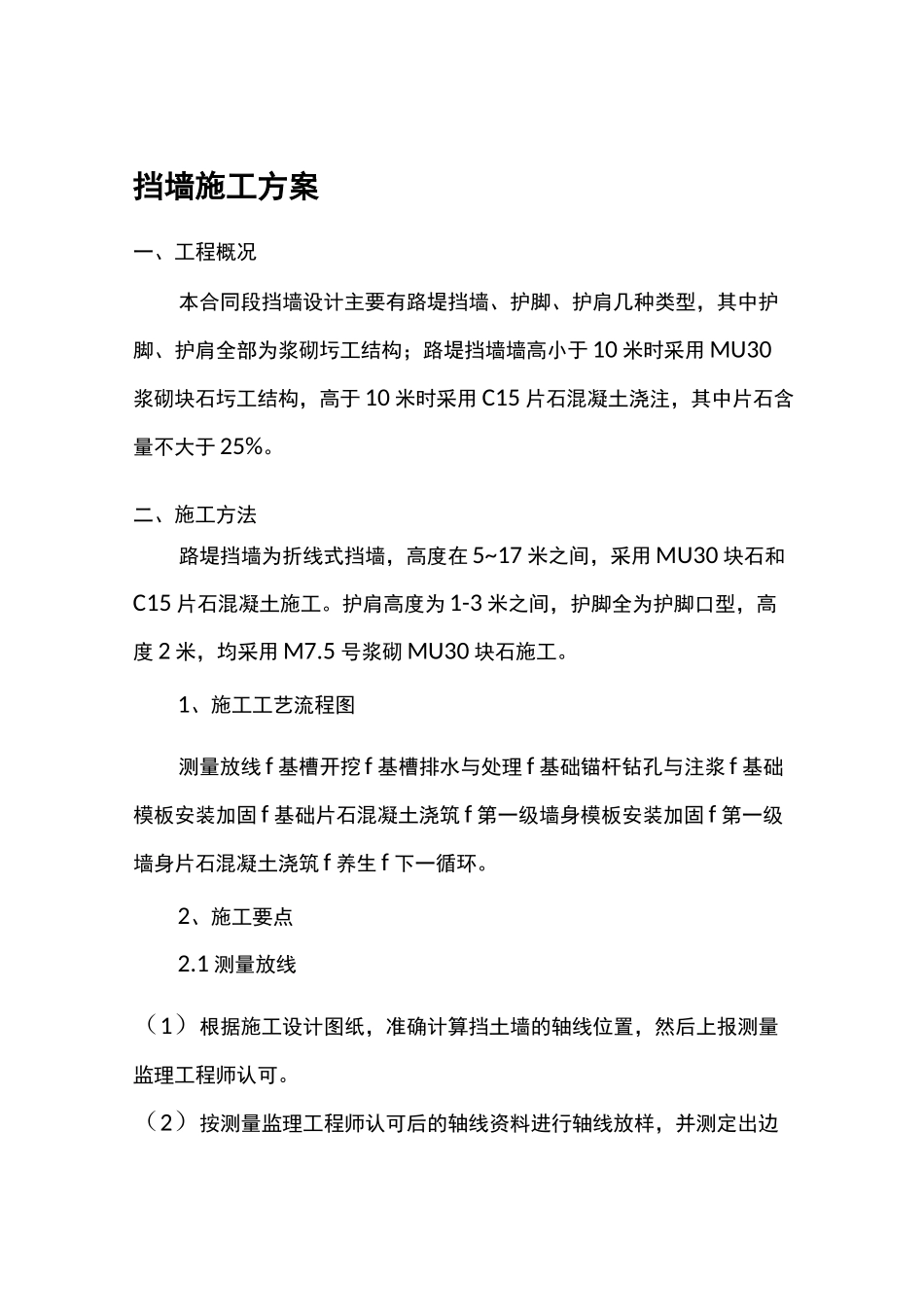

挡墙施工方案一、工程概况本合同段挡墙设计主要有路堤挡墙、护脚、护肩几种类型，其中护脚、护肩全部为浆砌圬工结构；路堤挡墙墙高小于 10 米时采用 MU30浆砌块石圬工结构，高于 10 米时采用 C15 片石混凝土浇注，其中片石含量不大于 25%。二、施工方法路堤挡墙为折线式挡墙，高度在 5~17 米之间，采用 MU30 块石和C15 片石混凝土施工。护肩高度为 1-3 米之间，护脚全为护脚口型，高度 2 米，均采用 M7.5 号浆砌 MU30 块石施工。1、施工工艺流程图测量放线 f 基槽开挖 f 基槽排水与处理 f 基础锚杆钻孔与注浆 f 基础模板安装加固 f 基础片石混凝土浇筑 f 第一级墙身模板安装加固 f 第一级墙身片石混凝土浇筑 f 养生 f 下一循环。2、施工要点2.1 测量放线（1）根据施工设计图纸，准确计算挡土墙的轴线位置，然后上报测量监理工程师认可。（2）按测量监理工程师认可后的轴线资料进行轴线放样，并测定出边线，同时引桩，便于校核，并上报监理工程师。（3）根据已放出的挡土墙轴线，准确测定出挡土墙边线和原地面标高，经核查无误后上报监理工程师认可后方可开挖基坑。2.2 基坑的开挖（1）根据现场施工设备和施工环境，基坑的开挖采用机械开挖，人工配合修整的方法。（2）挖出的土不能任意堆放，以免妨碍开挖基坑及其他作业。（3）基坑开挖应避免超挖，底面应高于设计高程 20cm 左右，以保证夯实后满足设计要求。（4）挖成的基坑，先进行地基承载力检测，当地基承载力达不到设计要求时，需及时上报监理、业主以及设计单位，经监理、业主以及设计单位允许后方可进行地基处理。挖成的基坑，凡有扰动和毁坏的地方追加开挖深度，并按工程师批准的材料回填到设计标高，分层夯实。（5）地基处理结束并经检测合格后再进行人工整平，然后夯实。监理工程师认可后，才可进行下一道工序施工。2.3 基础及墙身（1）模板及支架的施工a. 挡土墙墙身模板采用组合型钢模板，以槽钢为加劲撑。b. 模板安装前，在模板表面涂刷脱模剂。c. 安装：支立墙身侧模时为了防止模板位移凸出，在模板外侧设支撑加以固定。d.模板安装完毕后，为了保证位置准确，必须对其平面位置、平整度、垂直度、顶部标高、节点联结及纵横向稳定性进行自检，然后报监理工程师检查。监理工程师认可后方能浇筑砼。在浇筑过程中，模板如有位移要及时纠正。2.4 砼的浇筑及养护浇筑墙身时，墙身所用砂、石、水泥材料要满足规范要求，严格按照设计配比施工...
