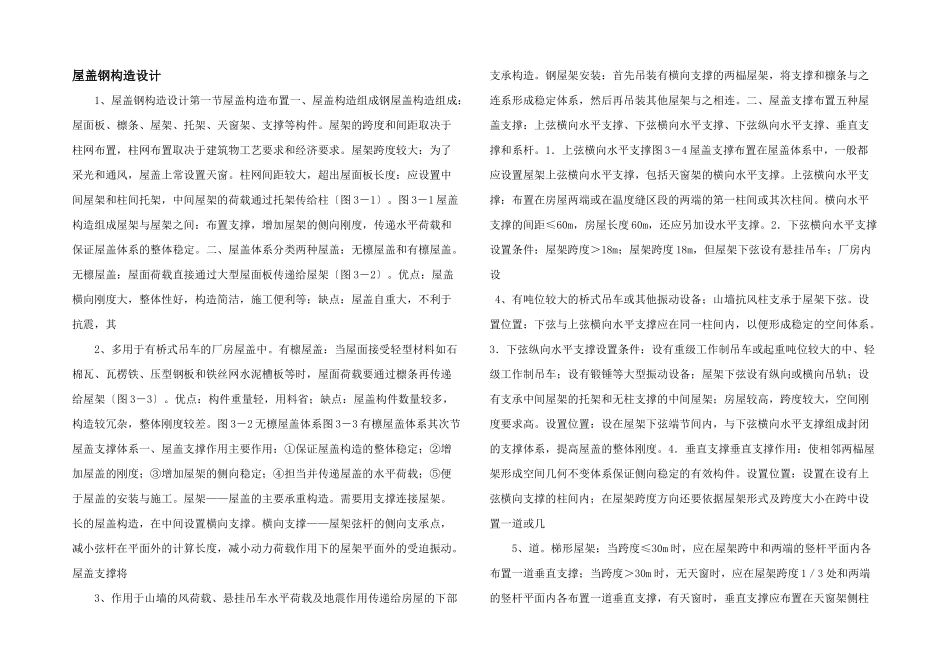

屋盖钢构造设计 1、屋盖钢构造设计第一节屋盖构造布置一、屋盖构造组成钢屋盖构造组成：屋面板、檩条、屋架、托架、天窗架、支撑等构件。屋架的跨度和间距取决于柱网布置，柱网布置取决于建筑物工艺要求和经济要求。屋架跨度较大：为了采光和通风，屋盖上常设置天窗。柱网间距较大，超出屋面板长度：应设置中间屋架和柱间托架，中间屋架的荷载通过托架传给柱〔图 3－1〕。图 3―1 屋盖构造组成屋架与屋架之间：布置支撑，增加屋架的侧向刚度，传递水平荷载和保证屋盖体系的整体稳定。二、屋盖体系分类两种屋盖：无檩屋盖和有檩屋盖。无檩屋盖：屋面荷载直接通过大型屋面板传递给屋架〔图 3－2〕。优点：屋盖横向刚度大，整体性好，构造简洁，施工便利等；缺点：屋盖自重大，不利于抗震，其 2、多用于有桥式吊车的厂房屋盖中。有檩屋盖：当屋面接受轻型材料如石棉瓦、瓦楞铁、压型钢板和铁丝网水泥槽板等时，屋面荷载要通过檩条再传递给屋架〔图 3－3〕。优点：构件重量轻，用料省；缺点：屋盖构件数量较多，构造较冗杂，整体刚度较差。图 3－2 无檩屋盖体系图 3－3 有檩屋盖体系其次节屋盖支撑体系一、屋盖支撑作用主要作用：①保证屋盖构造的整体稳定；②增加屋盖的刚度；③增加屋架的侧向稳定；④担当并传递屋盖的水平荷载；⑤便于屋盖的安装与施工。屋架——屋盖的主要承重构造。需要用支撑连接屋架。长的屋盖构造，在中间设置横向支撑。横向支撑——屋架弦杆的侧向支承点，减小弦杆在平面外的计算长度，减小动力荷载作用下的屋架平面外的受迫振动。屋盖支撑将 3、作用于山墙的风荷载、悬挂吊车水平荷载及地震作用传递给房屋的下部支承构造。钢屋架安装：首先吊装有横向支撑的两榀屋架，将支撑和檩条与之连系形成稳定体系，然后再吊装其他屋架与之相连。二、屋盖支撑布置五种屋盖支撑：上弦横向水平支撑、下弦横向水平支撑、下弦纵向水平支撑、垂直支撑和系杆。1．上弦横向水平支撑图 3－4 屋盖支撑布置在屋盖体系中，一般都应设置屋架上弦横向水平支撑，包括天窗架的横向水平支撑。上弦横向水平支撑：布置在房屋两端或在温度缝区段的两端的第一柱间或其次柱间。横向水平支撑的间距≤60m，房屋长度 60m，还应另加设水平支撑。2．下弦横向水平支撑设置条件：屋架跨度＞18m；屋架跨度 18m，但屋架下弦设有悬挂吊车；厂房内设 4、有吨位较大的桥式吊车或其他振动设备；山墙抗风柱支承于屋架下弦。设置位置：下弦与上弦横向水平支...
