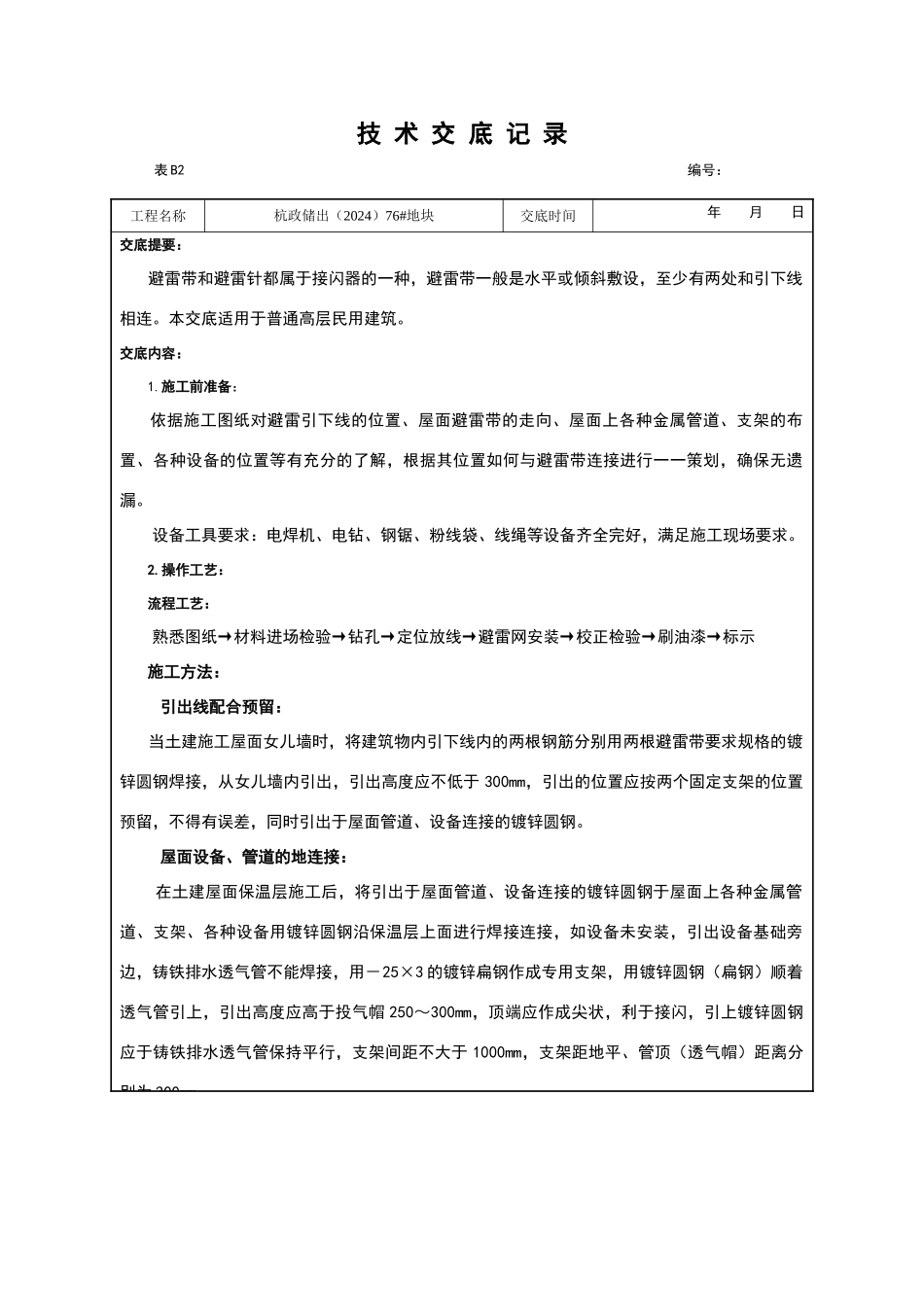

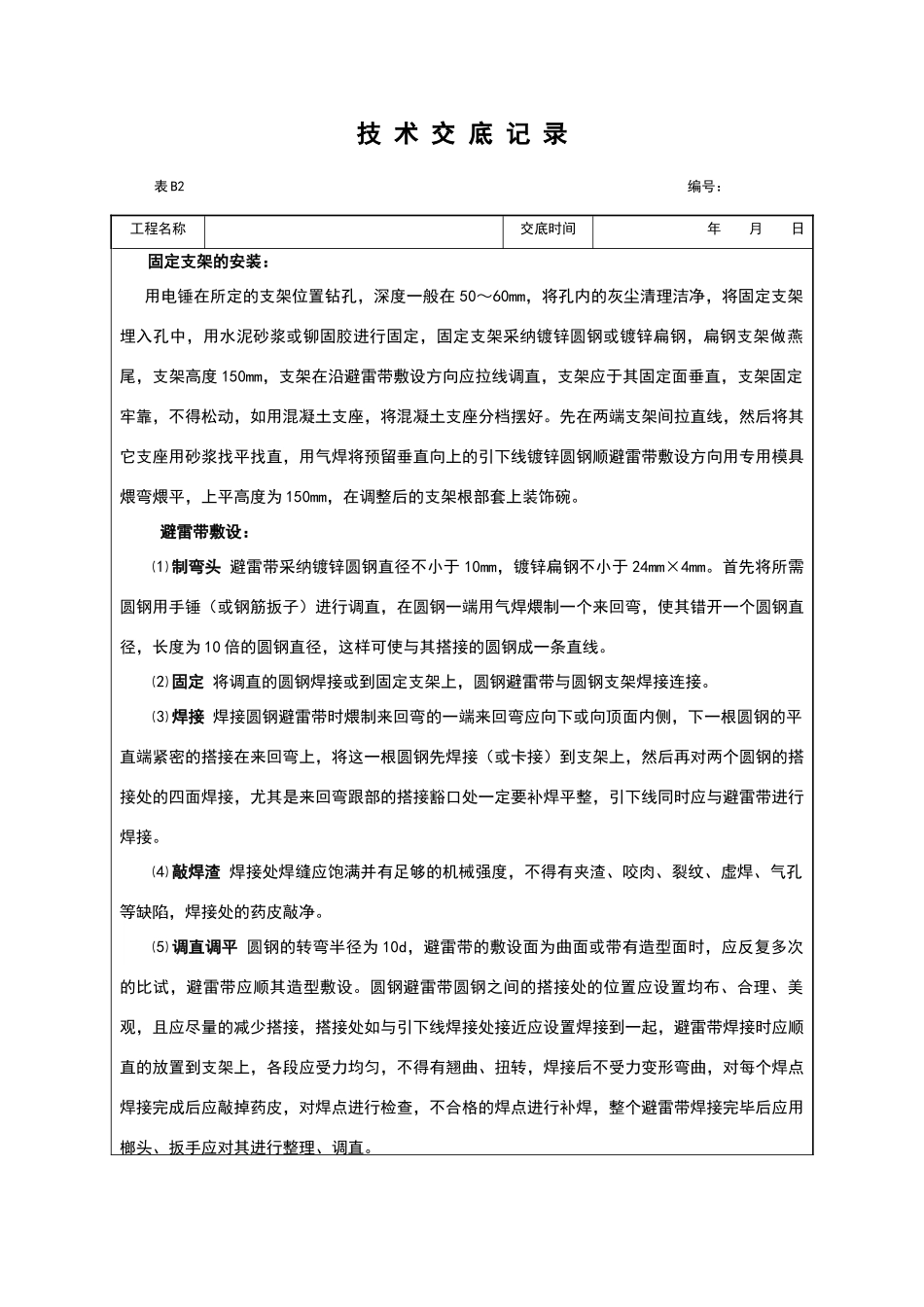

技 术 交 底 记 录表 B2 编号:工程名称杭政储出(2024)76#地块交底时间 年 月 日交底提要: 避雷带和避雷针都属于接闪器的一种,避雷带一般是水平或倾斜敷设,至少有两处和引下线相连。本交底适用于普通高层民用建筑。交底内容:1.施工前准备: 依据施工图纸对避雷引下线的位置、屋面避雷带的走向、屋面上各种金属管道、支架的布置、各种设备的位置等有充分的了解,根据其位置如何与避雷带连接进行一一策划,确保无遗漏。设备工具要求:电焊机、电钻、钢锯、粉线袋、线绳等设备齐全完好,满足施工现场要求。2.操作工艺:流程工艺: 熟悉图纸→材料进场检验→钻孔→定位放线→避雷网安装→校正检验→刷油漆→标示 施工方法: 引出线配合预留:当土建施工屋面女儿墙时,将建筑物内引下线内的两根钢筋分别用两根避雷带要求规格的镀锌圆钢焊接,从女儿墙内引出,引出高度应不低于 300mm,引出的位置应按两个固定支架的位置预留,不得有误差,同时引出于屋面管道、设备连接的镀锌圆钢。 屋面设备、管道的地连接:在土建屋面保温层施工后,将引出于屋面管道、设备连接的镀锌圆钢于屋面上各种金属管道、支架、各种设备用镀锌圆钢沿保温层上面进行焊接连接,如设备未安装,引出设备基础旁边,铸铁排水透气管不能焊接,用-25×3 的镀锌扁钢作成专用支架,用镀锌圆钢(扁钢)顺着透气管引上,引出高度应高于投气帽 250~300mm,顶端应作成尖状,利于接闪,引上镀锌圆钢应于铸铁排水透气管保持平行,支架间距不大于 1000mm,支架距地平、管顶(透气帽)距离分别为 300mm。技 术 交 底 记 录表 B2 编号:工程名称交底时间 年 月 日 固定支架的安装: 用电锤在所定的支架位置钻孔,深度一般在 50~60mm,将孔内的灰尘清理洁净,将固定支架埋入孔中,用水泥砂浆或铆固胶进行固定,固定支架采纳镀锌圆钢或镀锌扁钢,扁钢支架做燕尾,支架高度 150mm,支架在沿避雷带敷设方向应拉线调直,支架应于其固定面垂直,支架固定牢靠,不得松动,如用混凝土支座,将混凝土支座分档摆好。先在两端支架间拉直线,然后将其它支座用砂浆找平找直,用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平,上平高度为 150mm,在调整后的支架根部套上装饰碗。 避雷带敷设:⑴ 制弯头 避雷带采纳镀锌圆钢直径不小于 10mm,镀锌扁钢不小于 24mm×4mm。首先将所需圆钢用手锤(或钢筋扳子)进行调直,在圆钢一端用气焊...
