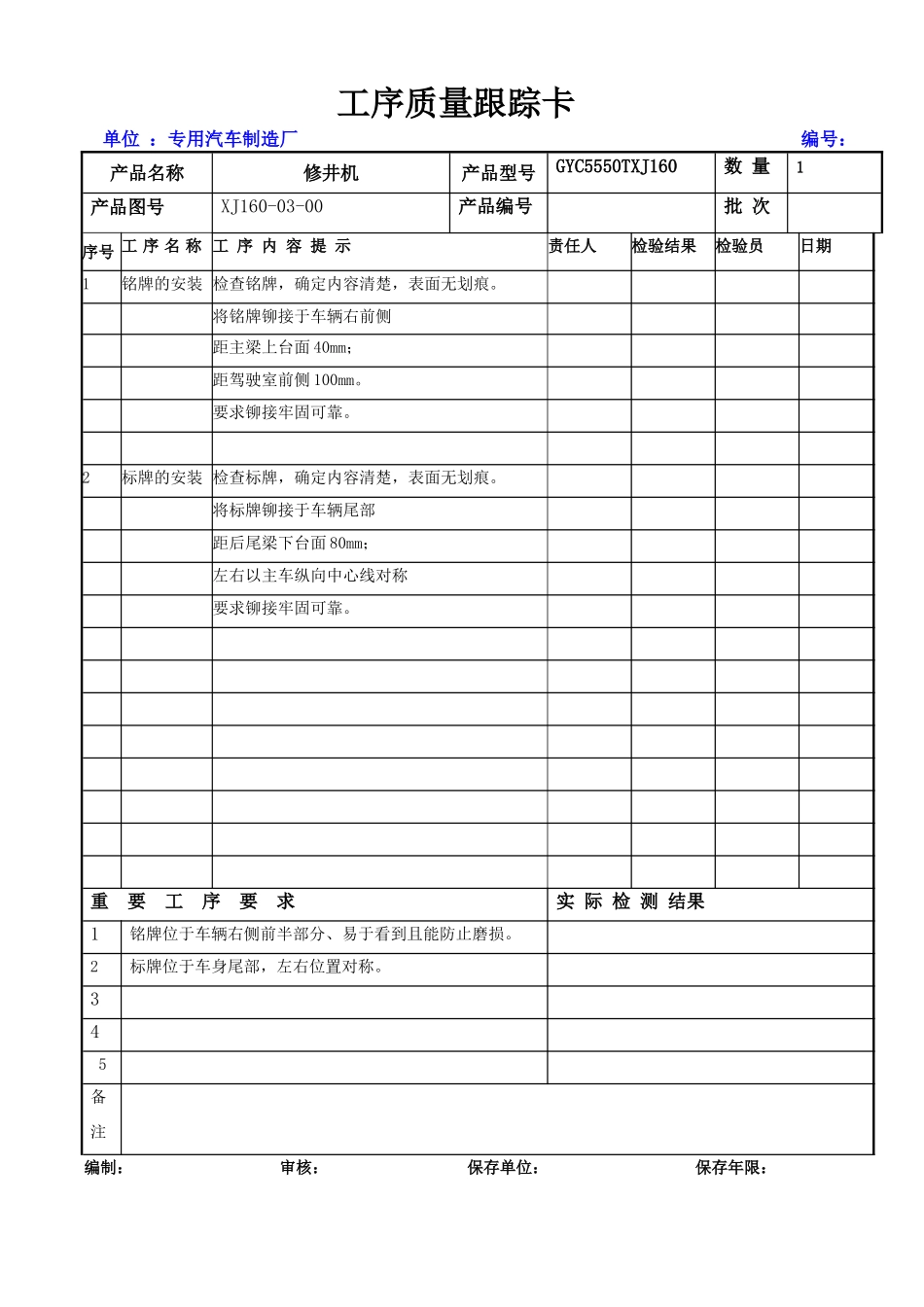

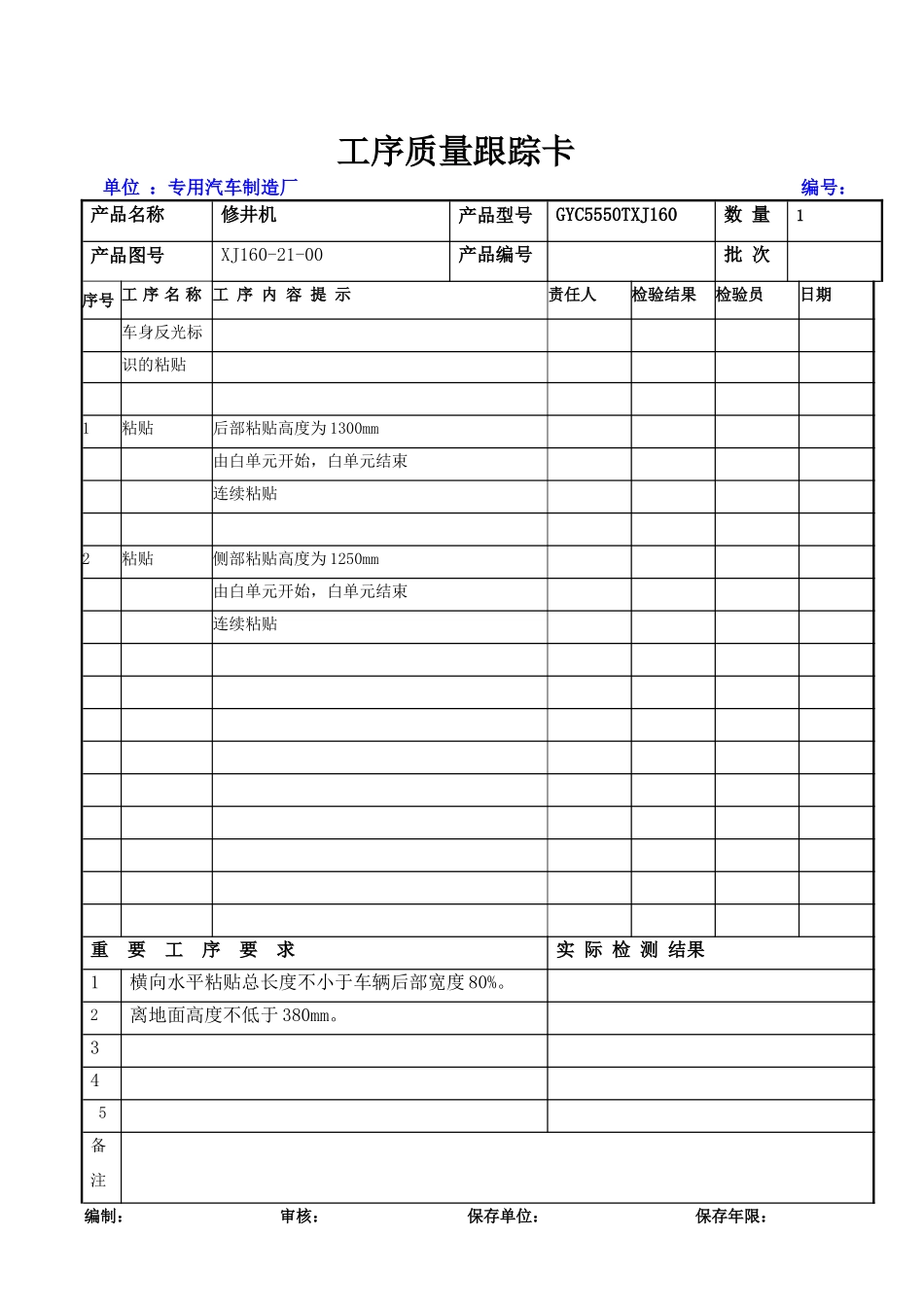

工序质量跟踪卡 单位 ：专用汽车制造厂 编号： 产品名称修井机产品型号GYC5550TXJ160数 量1 产品图号XJ160-03-00产品编号批 次序号 工 序 名 称 工 序 内 容 提 示责任人检验结果检验员日期1铭牌的安装 检查铭牌，确定内容清楚，表面无划痕。将铭牌铆接于车辆右前侧距主梁上台面 40mm；距驾驶室前侧 100mm。 要求铆接牢固可靠。2标牌的安装 检查标牌，确定内容清楚，表面无划痕。将标牌铆接于车辆尾部 距后尾梁下台面 80mm；左右以主车纵向中心线对称要求铆接牢固可靠。重 要 工 序 要 求实 际 检 测 结果1铭牌位于车辆右侧前半部分、易于看到且能防止磨损。2标牌位于车身尾部，左右位置对称。 34 5备注编制： 审核： 保存单位： 保存年限： 工序质量跟踪卡 单位 ：专用汽车制造厂 编号： 产品名称修井机产品型号GYC5550TXJ160数 量1 产品图号XJ160-21-00产品编号批 次序号 工 序 名 称 工 序 内 容 提 示责任人检验结果检验员日期车身反光标识的粘贴1粘贴后部粘贴高度为 1300mm 由白单元开始，白单元结束连续粘贴2粘贴侧部粘贴高度为 1250mm由白单元开始，白单元结束连续粘贴重 要 工 序 要 求实 际 检 测 结果1横向水平粘贴总长度不小于车辆后部宽度 80%。2离地面高度不低于 380mm。 34 5备注编制： 审核： 保存单位： 保存年限： 工序质量跟踪卡 单位 ：专用汽车制造厂 编号： 产品名称修井机产品型号GYC5550TXJ160数 量1 产品图号XJ160-00产品编号批 次序号 工 序 名 称 工 序 内 容 提 示责任人检验结果检验员日期井架总成安装1钳校正前后支架安装位置，并测对角线尺寸 对角线尺寸偏差不得大于 5mm2吊装吊装井架，为防止井架变形应轻吊，轻放。井架中心与底盘中心偏差不得大于 3mm。3钳安装销井架与后支架销轴销轴涂润滑脂重 要 工 序 要 求实 际 检 测 结果1前后支架对角线尺寸偏差≤5mm。2井架中心与底盘中心偏差≤3mm。 34 5备注编制： 审核： 保存单位： 保存年限： 工序质量跟踪卡 单位 ：专用汽车制造厂 编号： 产品名称修井机产品型号GYC5550TXJ160数 量2产品图号XJ产品编号批 次序号 工 序 名 称 工 序 内 容 提 示责任人检验结果检验员日期侧防护装置制造1下料钢板 δ3/Q235 700×180mm 钢板 δ3/Q235 1810×180mm2折弯折弯3组焊（1）在焊接平台上按图纸划线（2）根据图纸焊接4打砂打砂5喷漆...
