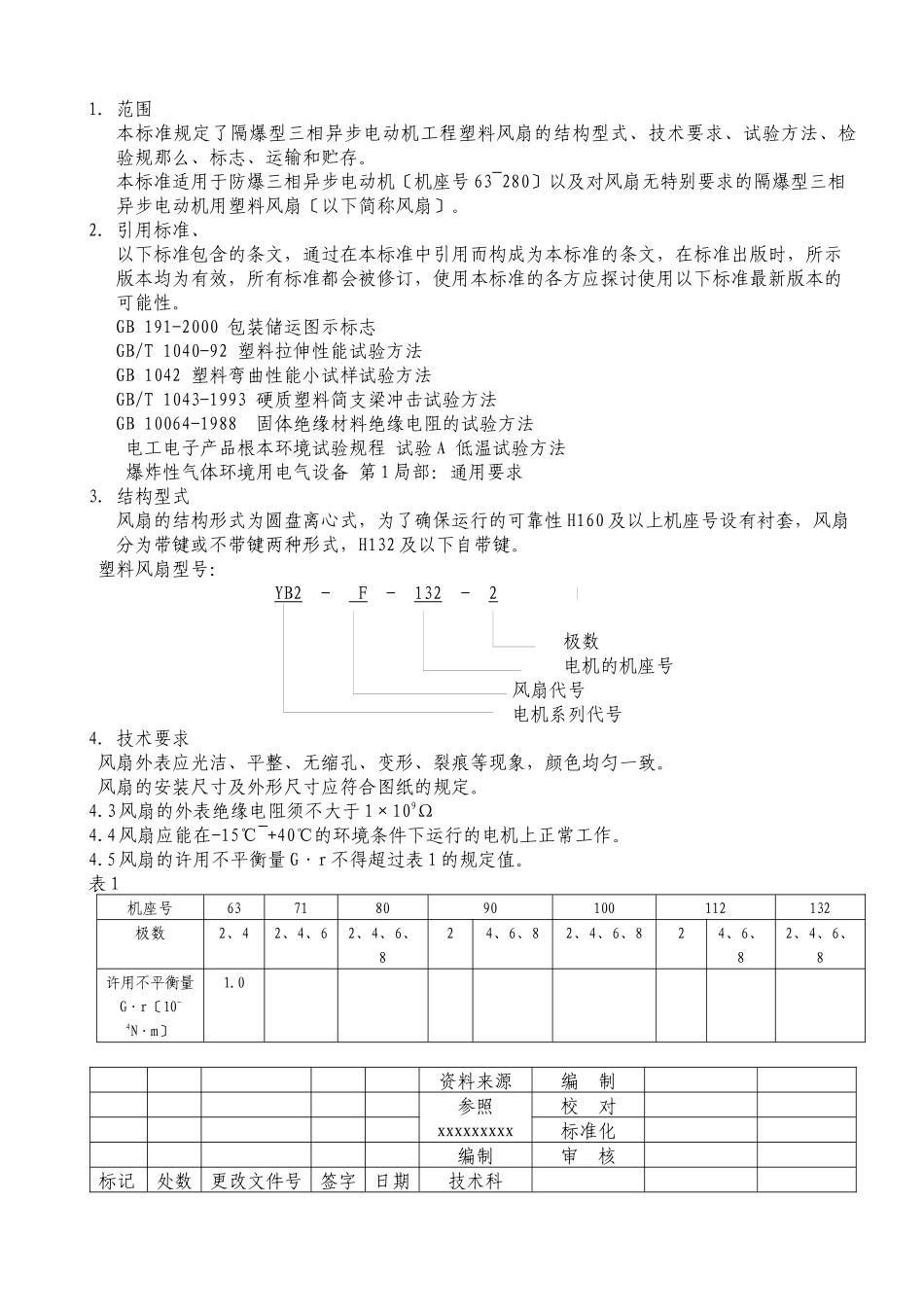

工程塑料风扇技术条件介绍

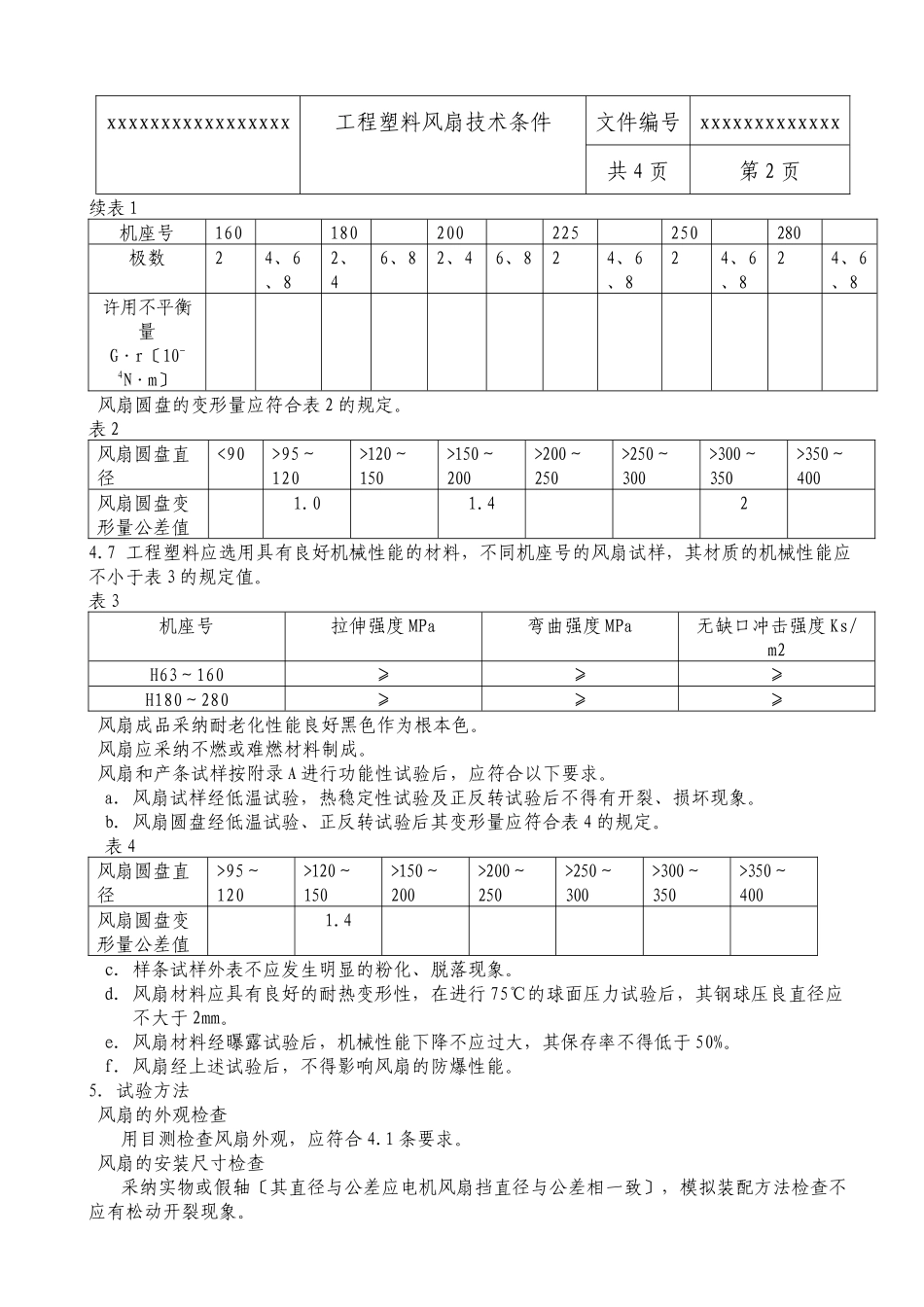

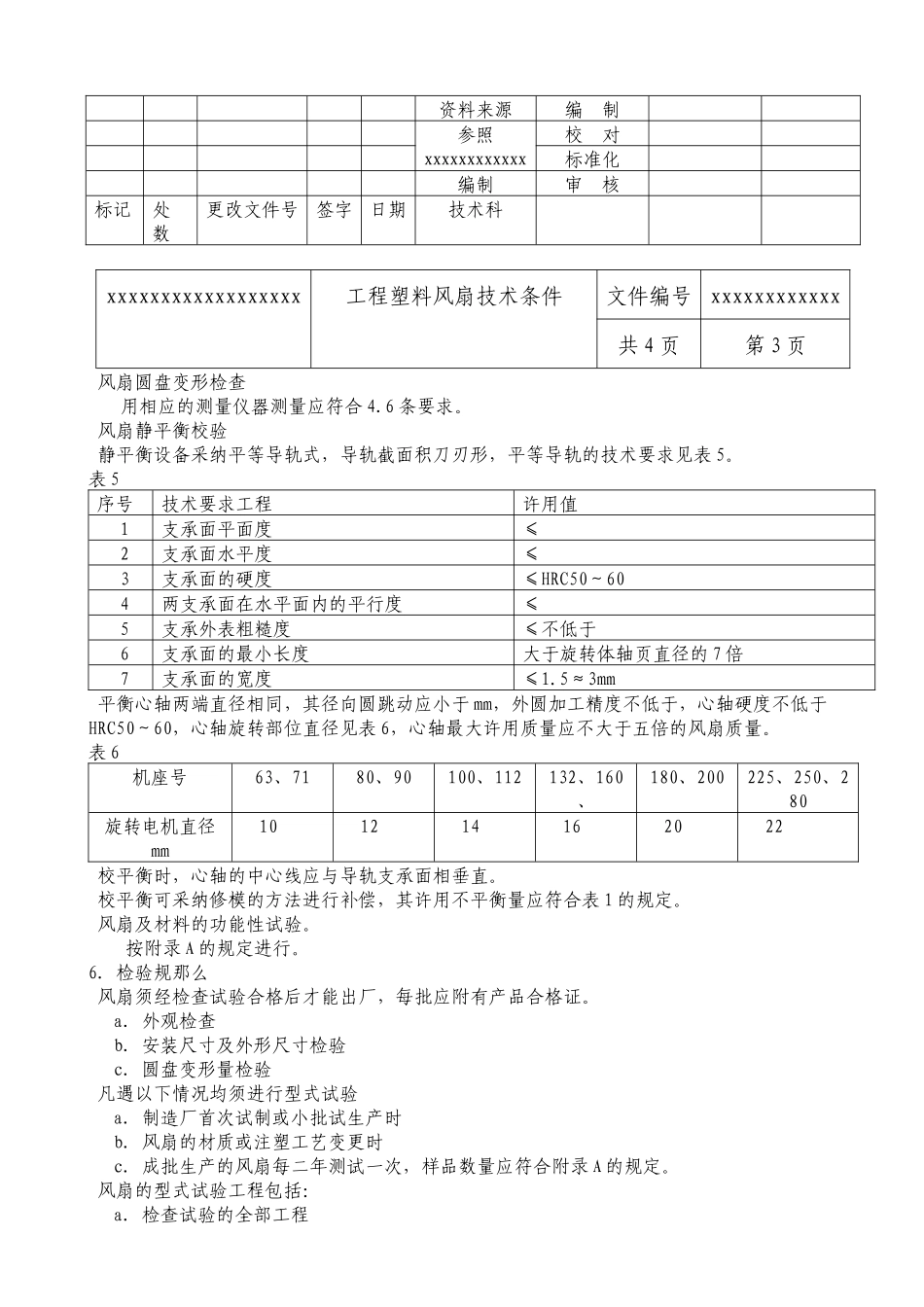

1. 范围本标准规定了隔爆型三相异步电动机工程塑料风扇的结构型式、技术要求、试验方法、检验规那么、标志、运输和贮存。本标准适用于防爆三相异步电动机〔机座号 63~280〕以及对风扇无特别要求的隔爆型三相异步电动机用塑料风扇〔以下简称风扇〕。2. 引用标准、以下标准包含的条文，通过在本标准中引用而构成为本标准的条文，在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用以下标准最新版本的可能性。GB 191-2000 包装储运图示标志GB/T 1040-92 塑料拉伸性能试验方法GB 1042 塑料弯曲性能小试样试验方法GB/T 1043-1993 硬质塑料简支梁冲击试验方法GB 10064-1988 固体绝缘材料绝缘电阻的试验方法 电工电子产品根本环境试验规程 试验 A 低温试验方法 爆炸性气体环境用电气设备 第 1 局部：通用要求3. 结构型式风扇的结构形式为圆盘离心式，为了确保运行的可靠性 H160 及以上机座号设有衬套，风扇分为带键或不带键两种形式，H132 及以下自带键。 塑料风扇型号：YB2 - F - 132 - 2 极数 电机的机座号风扇代号电机系列代号4. 技术要求 风扇外表应光洁、平整、无缩孔、变形、裂痕等现象，颜色均匀一致。 风扇的安装尺寸及外形尺寸应符合图纸的规定。4.3风扇的外表绝缘电阻须不大于 1×109Ω4.4风扇应能在-15℃~+40℃的环境条件下运行的电机上正常工作。4.5风扇的许用不平衡量 G·r 不得超过表 1 的规定值。表 1机座号63718090100112132极数2、42、4、62、4、6、824、6、82、4、6、824、6、82、4、6、8许用不平衡量G·r〔10-4N·m〕1.0资料来源编 制参照xxxxxxxxx校 对标准化编制审 核标记处数更改文件号签字日期技术科xxxxxxxxxxxxxxxxx工程塑料风扇技术条件文件编号xxxxxxxxxxxxx共 4 页第 2 页续表 1机座号160180200225250280极数24、6、82、46、82、46、824、6、824、6、824、6、8许用不平衡量G·r〔10-4N·m〕 风扇圆盘的变形量应符合表 2 的规定。表 2风扇圆盘直径<90>95～120>120～150>150～200>200～250>250～300>300～350>350～400风扇圆盘变形量公差值1.01.424.7 工程塑料应选用具有良好机械性能的材料，不同机座号的风扇试样，其材质的机械性能应不小于表 3 的规定值。表 3机座号拉伸强度 MPa弯曲强度 MPa无缺口冲击强度 Ks/m2H63～160≥≥≥H180～280≥≥≥ 风扇成品采纳耐老化性能良好黑色作为根本色。 风扇应采纳不燃或难燃材料制成。...
