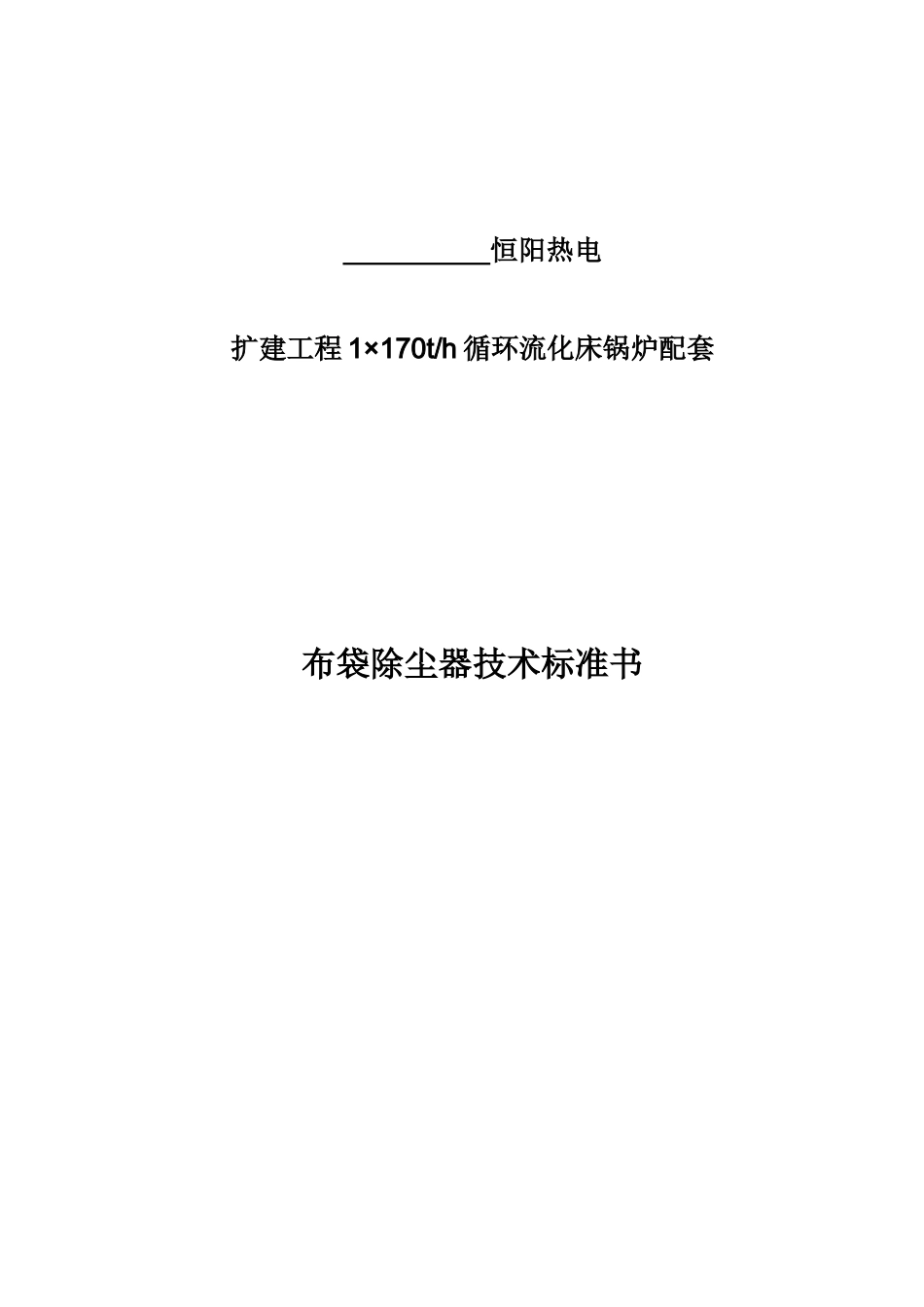

布袋除尘器技术技术规范书

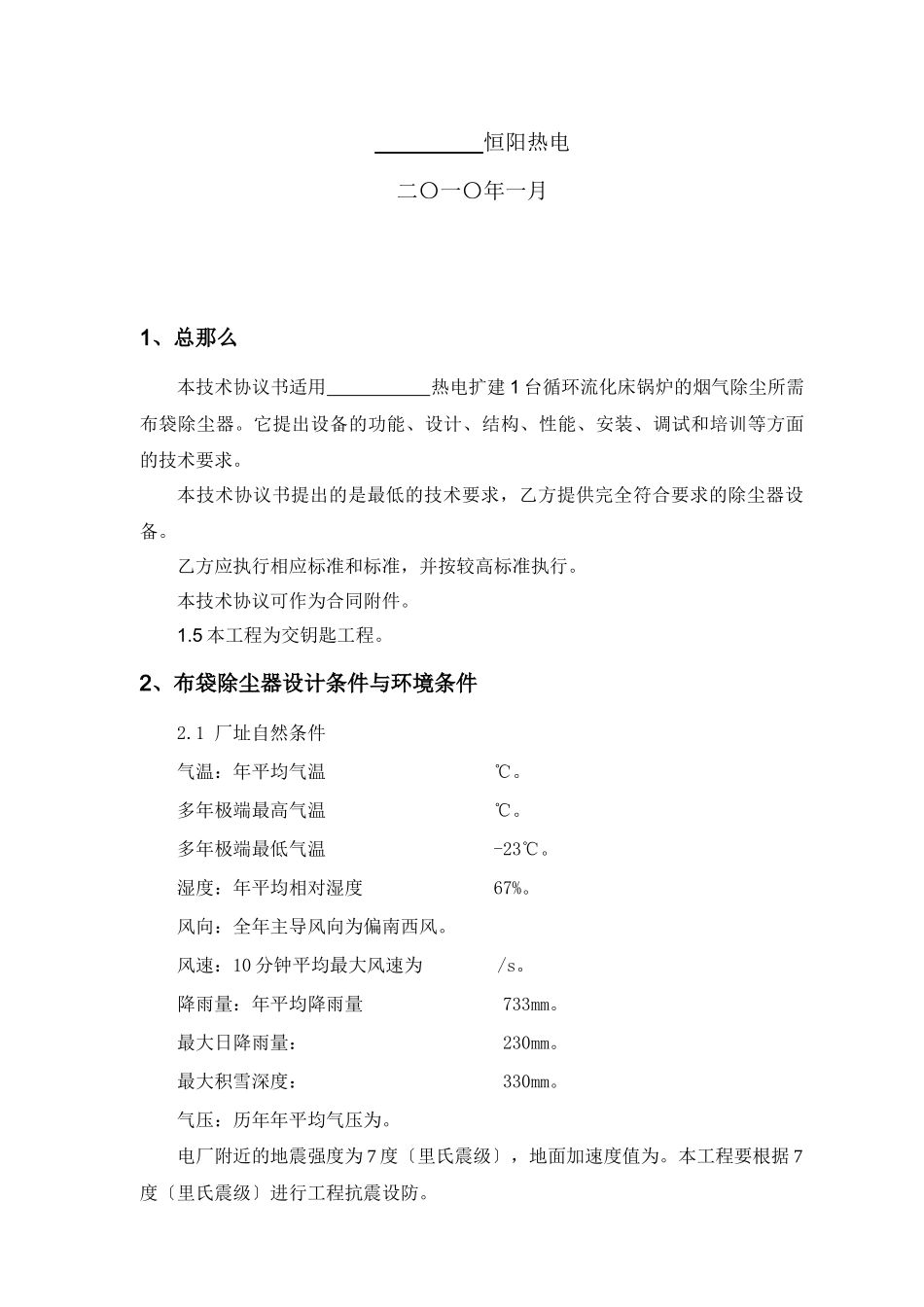

恒阳热电扩建工程 1×170t/h 循环流化床锅炉配套布袋除尘器技术标准书 恒阳热电二〇一〇年一月 1、总那么本技术协议书适用 热电扩建 1 台循环流化床锅炉的烟气除尘所需布袋除尘器。它提出设备的功能、设计、结构、性能、安装、调试和培训等方面的技术要求。本技术协议书提出的是最低的技术要求，乙方提供完全符合要求的除尘器设备。乙方应执行相应标准和标准，并按较高标准执行。本技术协议可作为合同附件。1.5 本工程为交钥匙工程。2、布袋除尘器设计条件与环境条件2.1 厂址自然条件气温：年平均气温 ℃。 多年极端最高气温 ℃。 多年极端最低气温 -23℃。 湿度：年平均相对湿度 67%。 风向：全年主导风向为偏南西风。 风速：10 分钟平均最大风速为 /s。 降雨量：年平均降雨量 733mm。 最大日降雨量： 230mm。 最大积雪深度： 330mm。 气压：历年年平均气压为。 电厂附近的地震强度为 7 度〔里氏震级〕，地面加速度值为。本工程要根据 7度〔里氏震级〕进行工程抗震设防。2.2 系统概况锅炉技术参数锅炉型式：循环流化床锅炉制造厂家：无锡锅炉厂额定蒸发量：170t/h Mpa过热蒸汽温度：485℃最大燃料耗量： 26.8 t/h 〔煤质按低位发热量 5000kCal 计算〕锅炉飞灰额： 60 % 〔煤质按灰份 27.5%计算〕其它 2.3 燃煤性质2.3.1、锅炉设计煤质资料Car %Har %Oar%Nar%S%Aar%Mar%烟气资料：工程单位数值备注除尘器入口烟气量m3/h390122排烟温度℃140烟气含尘浓度g/ Nm350烟气酸露点：℃＜120气体组成 CO2Vol.%3、主要技术参数设备型号： DMDC-7150F设备名称：低压脉冲袋式除尘器设备型式：外滤式、脉冲离线清灰 3.1 设备技术参数〔单台〕：序号工程单位参数1处理烟风量〔除尘器进口〕m3/h3901222正常入口烟气温度℃140±103保证效率％〔按入口浓度计算〕4出口烟尘浓度mg/m3≤305本体漏风率%≤16仓室数个127离线阀型式及规格厂家定8旁通阀型式及规格数量厂家定9滤袋数量条厂家定10过滤面积m2厂家定11过滤速度m/min1.012滤袋规格mm厂家定13滤袋材质PPS+PTFE14滤袋滤料单位重量g/ m255015滤袋滤料厚度mm16滤袋产地、厂家上海博格17滤袋允许连续正常使用温度℃120－18017袋笼材质20g 冷拔丝，φ4＋有机硅喷涂18脉冲阀GOYEN19设备本体阻力Pa≤120020布袋除尘器耐压Pa±800021每台布袋除尘器灰斗数622灰斗卸灰口尺寸mm400×40023保温层/保护层材料及厚度100 岩棉/0.8 彩钢24喷吹气源压力MPa－0.625气源品...
