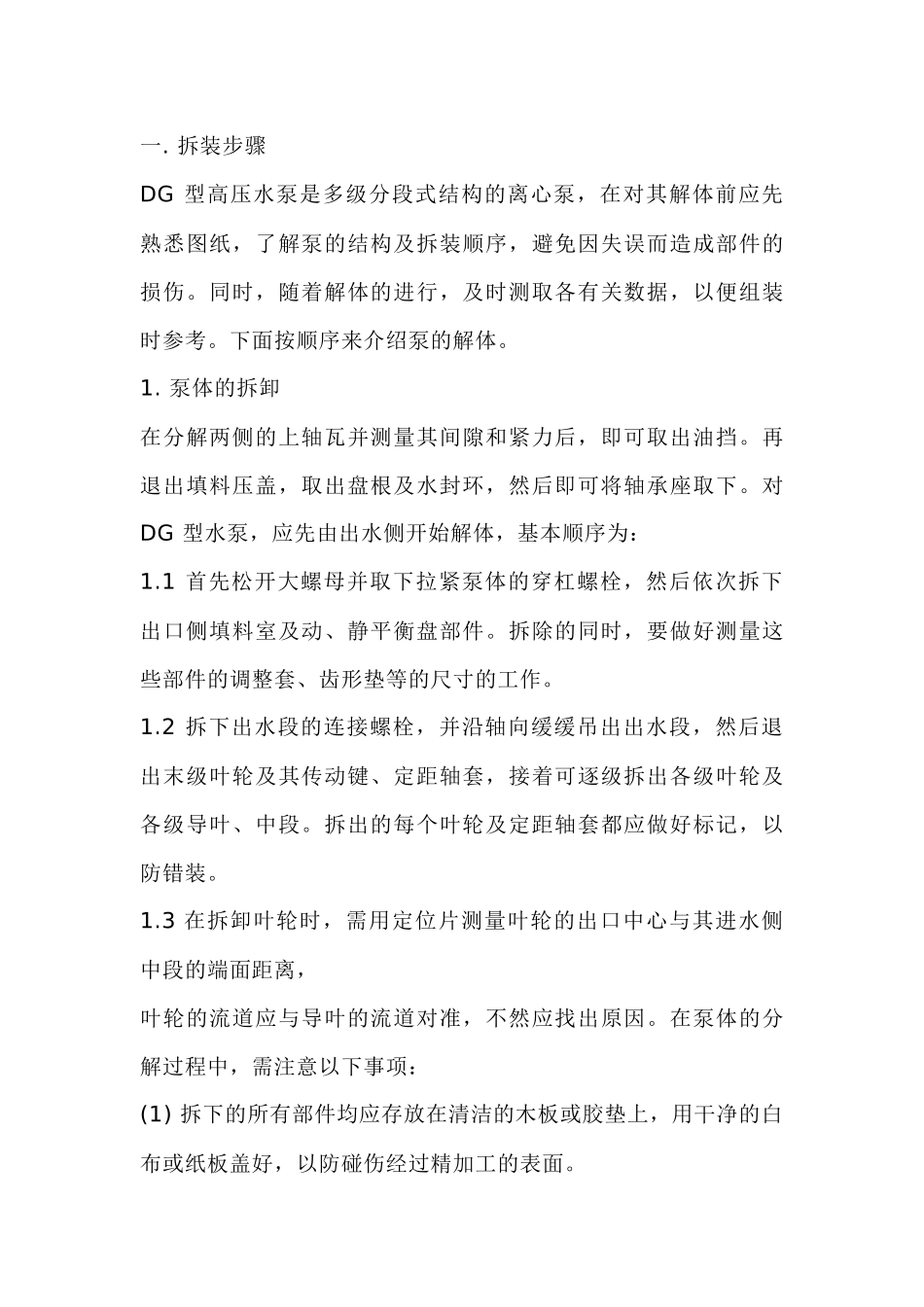

一. 拆装步骤DG 型高压水泵是多级分段式结构的离心泵,在对其解体前应先熟悉图纸,了解泵的结构及拆装顺序,避免因失误而造成部件的损伤。同时,随着解体的进行,及时测取各有关数据,以便组装时参考。下面按顺序来介绍泵的解体。1. 泵体的拆卸在分解两侧的上轴瓦并测量其间隙和紧力后,即可取出油挡。再退出填料压盖,取出盘根及水封环,然后即可将轴承座取下。对DG 型水泵,应先由出水侧开始解体,基本顺序为:1.1 首先松开大螺母并取下拉紧泵体的穿杠螺栓,然后依次拆下出口侧填料室及动、静平衡盘部件。拆除的同时,要做好测量这些部件的调整套、齿形垫等的尺寸的工作。1.2 拆下出水段的连接螺栓,并沿轴向缓缓吊出出水段,然后退出末级叶轮及其传动键、定距轴套,接着可逐级拆出各级叶轮及各级导叶、中段。拆出的每个叶轮及定距轴套都应做好标记,以防错装。1.3 在拆卸叶轮时,需用定位片测量叶轮的出口中心与其进水侧中段的端面距离,叶轮的流道应与导叶的流道对准,不然应找出原因。在泵体的分解过程中,需注意以下事项:(1) 拆下的所有部件均应存放在清洁的木板或胶垫上,用干净的白布或纸板盖好,以防碰伤经过精加工的表面。(2) 拆下的橡胶、石棉密封垫必须更换。若使用铜密封垫,重新安装前要进行退火处理;若采用齿形垫,在垫的状态良好及厚度仍符合要求的情况下可以继续使用。(3) 对所有在安装或运行时可能发生摩擦的部件,如泵轴与轴套、轴套螺母,叶轮和密封环,均应涂以干燥的 MoS2 粉(其中不能含有油脂)。(4) 在解体前应记录转子的轴向位置(将动、静平衡盘保持接触),以便在修整平衡盘的摩擦面后,可在同一位置精确地复装转子。2. 静止部件的检修在泵体全部分解后,应对各个部件进行仔细检查,若发现损坏或缺陷,要予以修复或更换。本节将介绍对静止部件的检查与修复。2.1 泵壳(中段)2.1.1 止口间隙检查 多级泵的相邻泵壳之间都是止口配合的,止口间的配合间隙过大会影响泵的转子与静止部分的同心度。检查泵壳止口间隙的方法如下: 将相邻的泵壳叠置于平板上,在上面的泵壳上放置好磁力表架,其上夹住百分表,表头触点与下面的泵壳的外圆相接触。随后,将上面的泵壳沿十字方向往复推动测量二次,百分表上的读数差即为止口之间存在的间隙。通常止口之间的配合间隙为 0.04~0.08mm,若间隙大于 0.10-0.12mm,就应进行修复。最简单的修复方法是在间隙较大的泵壳公止口上均匀堆焊 6~8 处,然后按需要的尺寸进行...
