庙佛线光纤施工方案

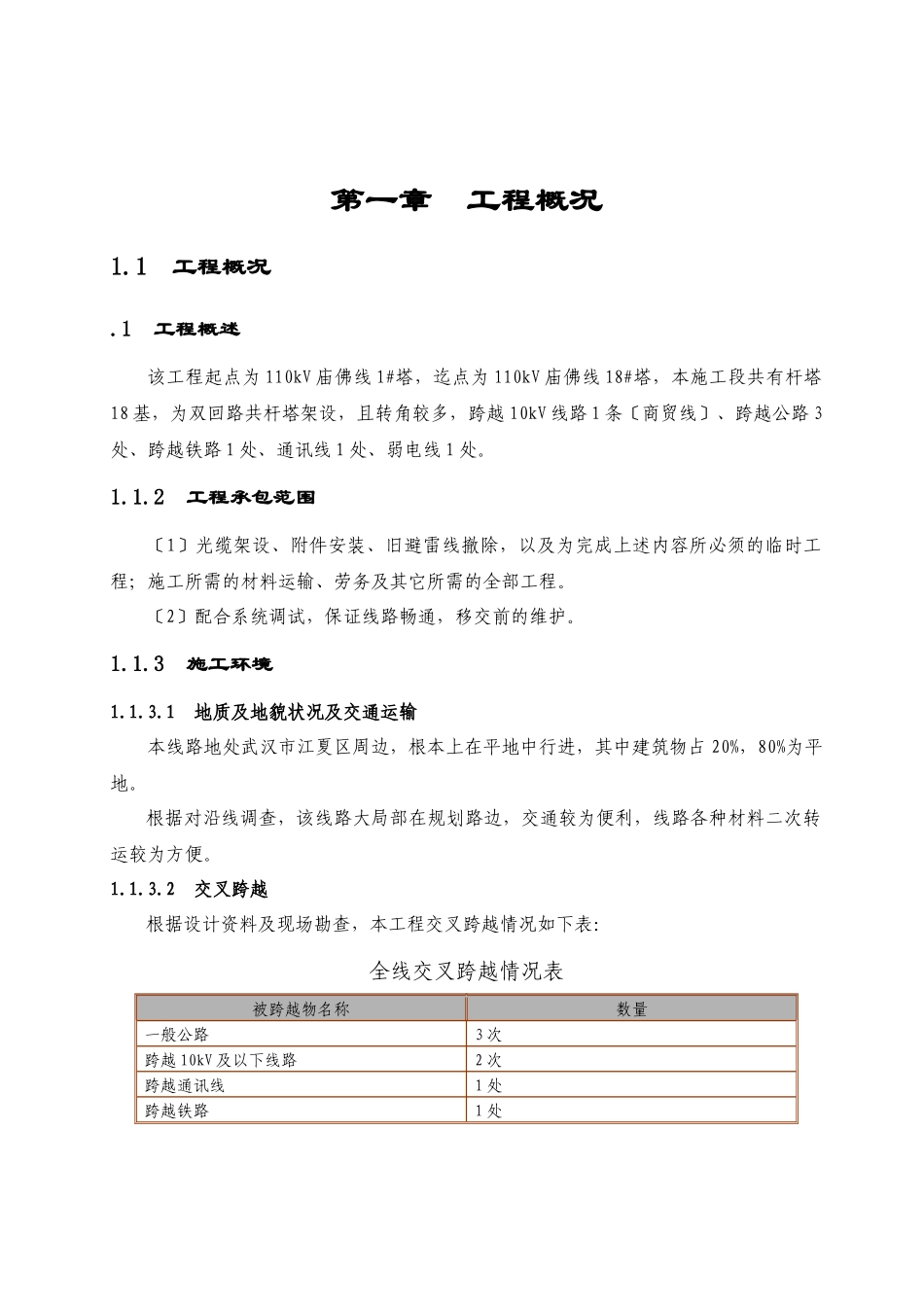

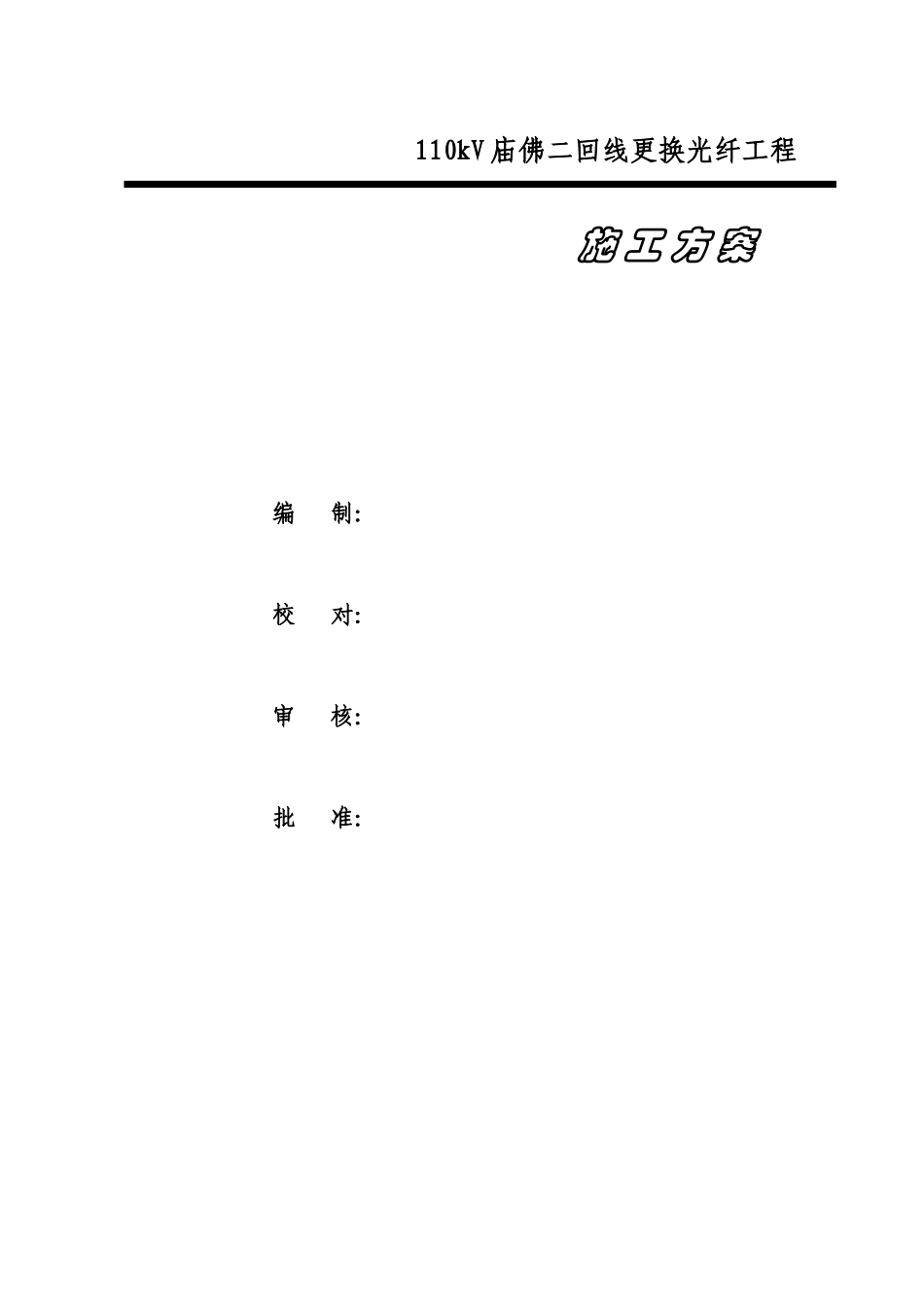

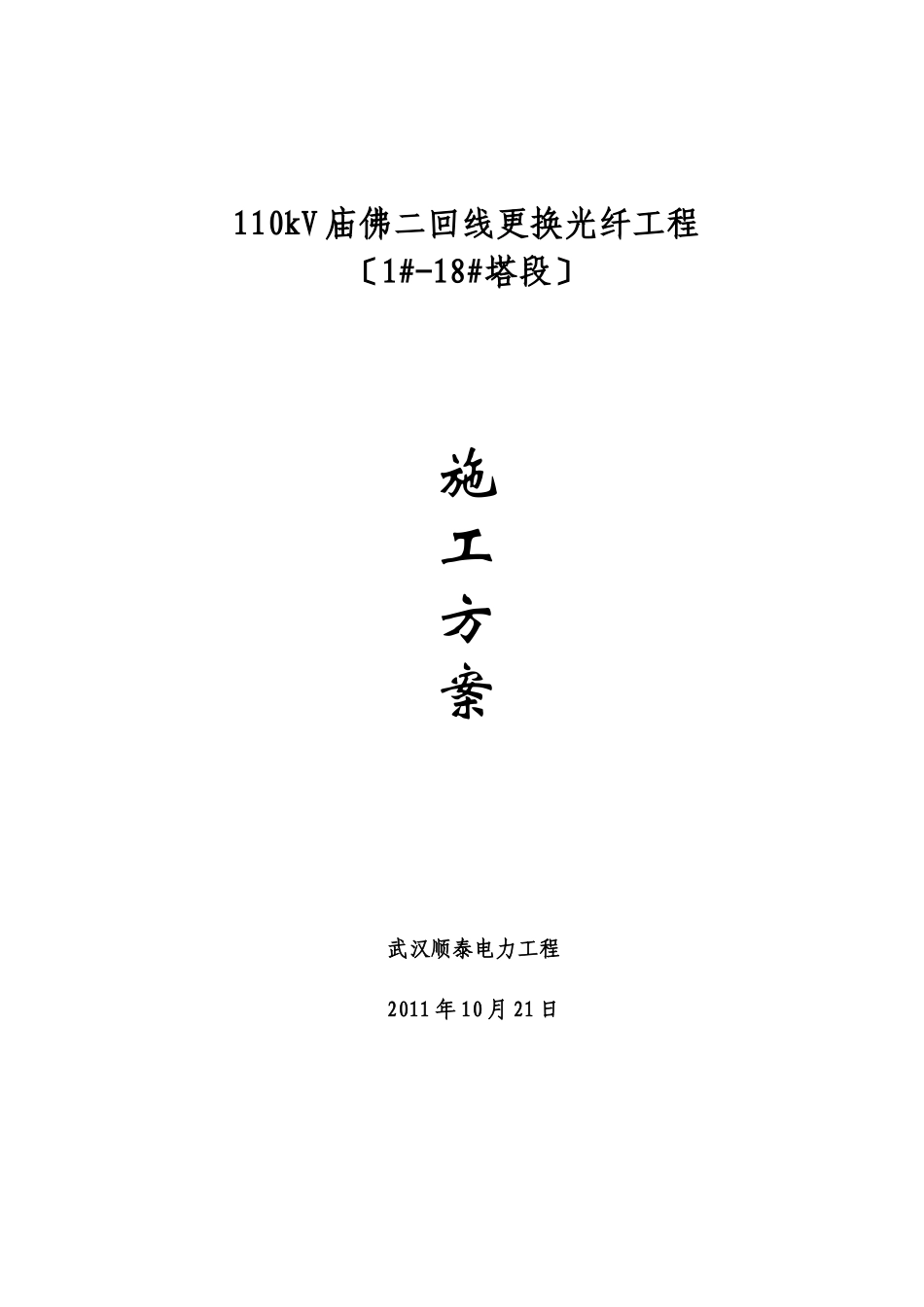

110kV 庙佛二回线更换光纤工程〔1#-18#塔段〕施工方案武汉顺泰电力工程2011 年 10 月 21 日 110kV 庙佛二回线更换光纤工程施 工 方 案编 制：校 对：审 核：批 准：第一章 工程概况1.1 工程概况.1 工程概述该工程起点为 110kV 庙佛线 1#塔，迄点为 110kV 庙佛线 18#塔，本施工段共有杆塔18 基，为双回路共杆塔架设，且转角较多，跨越 10kV 线路 1 条〔商贸线〕、跨越公路 3处、跨越铁路 1 处、通讯线 1 处、弱电线 1 处。1.1.2 工程承包范围〔1〕光缆架设、附件安装、旧避雷线撤除，以及为完成上述内容所必须的临时工程；施工所需的材料运输、劳务及其它所需的全部工程。〔2〕配合系统调试，保证线路畅通，移交前的维护。1.1.3 施工环境1.1.3.1 地质及地貌状况及交通运输本线路地处武汉市江夏区周边，根本上在平地中行进，其中建筑物占 20%，80%为平地。根据对沿线调查，该线路大局部在规划路边，交通较为便利，线路各种材料二次转运较为方便。1.1.3.2 交叉跨越根据设计资料及现场勘查，本工程交叉跨越情况如下表：全线交叉跨越情况表被跨越物名称数量 一般公路3 次跨越 10kV 及以下线路2 次跨越通讯线1 处跨越铁路1 处1.1.4 工程特点1.1.4.1 设计特点本工程设计为将 110kV 庙佛二回线〔1#—18#塔段〕原 GJ-50 地线更换为 OPGW 芯光缆。1.1.4.2 施工特点〔1〕本工程施工工期较紧，应协调安排施工，注意停电施工工作的平安措施。〔2〕本工程大多数塔位位于平地，方便使用大重型设备。〔3〕本工程停电、拆掉原地线金具并将原地线放入滑车、清障和越障是关键。〔4〕送电线路施工中，沿线的清障及赔偿、民事处理是影响工程顺利进行的关键，故开工前，必须了解当地的民风民谷，制定详细的公共关系方案，在施工中作好政策性清赔及调解民事纠纷等工作。〔5〕 质量要求特点：本工程施工必须满足施工设计文件要求，参照 ?110kV～500kV 架空送电线路施工及验收标准?〔GB50233-2024〕和质量评定标准，确保实现一次验收合格率 100%，分项工程合格率 100%，确保工程质量到达总体技术要求。因此，我公司严格执行“质量三级检查制度，并在建设单位预验收前进行一次全面的内部预验〞收，将可能出现的施工质量缺陷消除在竣工验收前。〔6〕平安、文明施工、环境保护特点：为使本工程施工过程中平安文明施工管理到达较高的水平，我公司在本工程平安文明施工过程中将加强平安文明施工管理，精心筹划平安...
