庭院灯具安装技术交底

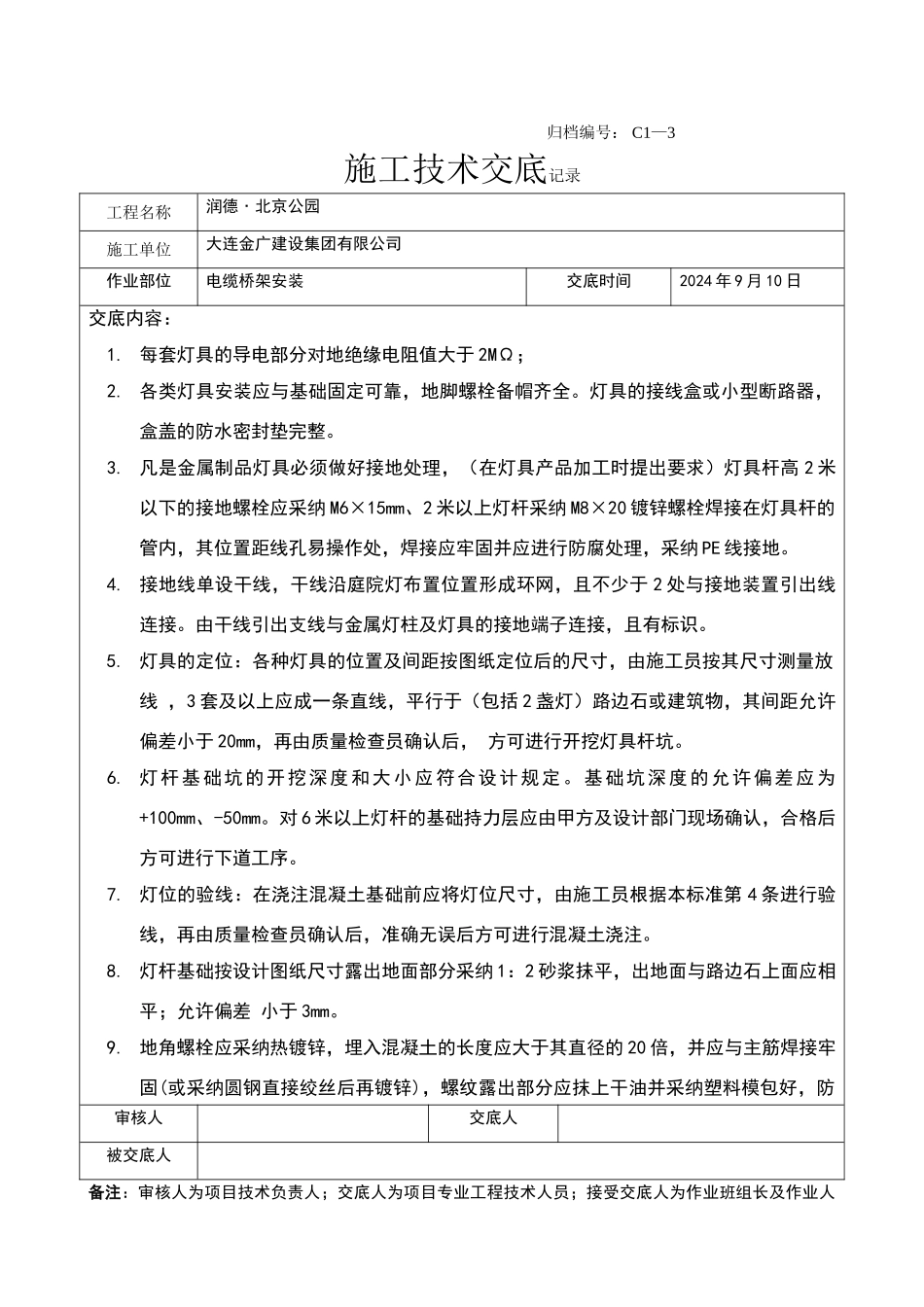

归档编号： C1—3施工技术交底记录工程名称润德﹒北京公园施工单位大连金广建设集团有限公司作业部位电缆桥架安装交底时间2024 年 9 月 10 日交底内容：1. 每套灯具的导电部分对地绝缘电阻值大于 2MΩ；2. 各类灯具安装应与基础固定可靠，地脚螺栓备帽齐全。灯具的接线盒或小型断路器，盒盖的防水密封垫完整。3. 凡是金属制品灯具必须做好接地处理，（在灯具产品加工时提出要求）灯具杆高 2 米以下的接地螺栓应采纳 M6×15mm、2 米以上灯杆采纳 M8×20 镀锌螺栓焊接在灯具杆的管内，其位置距线孔易操作处，焊接应牢固并应进行防腐处理，采纳 PE 线接地。4. 接地线单设干线，干线沿庭院灯布置位置形成环网，且不少于 2 处与接地装置引出线连接。由干线引出支线与金属灯柱及灯具的接地端子连接，且有标识。5. 灯具的定位：各种灯具的位置及间距按图纸定位后的尺寸，由施工员按其尺寸测量放线 ，3 套及以上应成一条直线，平行于（包括 2 盏灯）路边石或建筑物，其间距允许偏差小于 20mm，再由质量检查员确认后， 方可进行开挖灯具杆坑。6. 灯杆基础坑的开挖深度和大小应符合设计规定。基础坑深度的允许偏差应为+100mm、-50mm。对 6 米以上灯杆的基础持力层应由甲方及设计部门现场确认，合格后方可进行下道工序。7. 灯位的验线：在浇注混凝土基础前应将灯位尺寸，由施工员根据本标准第 4 条进行验线，再由质量检查员确认后，准确无误后方可进行混凝土浇注。8. 灯杆基础按设计图纸尺寸露出地面部分采纳 1：2 砂浆抹平，出地面与路边石上面应相平；允许偏差 小于 3mm。9. 地角螺栓应采纳热镀锌，埋入混凝土的长度应大于其直径的 20 倍，并应与主筋焊接牢固(或采纳圆钢直接绞丝后再镀锌)，螺纹露出部分应抹上干油并采纳塑料模包好，防止混凝土污染丝扣螺母难以拧上。基础予埋螺栓尺寸应与灯杆底座法兰孔尺寸一致，审核人交底人被交底人备注：审核人为项目技术负责人；交底人为项目专业工程技术人员；接受交底人为作业班组长及作业人员。 归档编号： C1—3施工技术交底记录工程名称润德﹒北京公园施工单位大连金广建设集团有限公司作业部位电缆桥架安装交底时间2024 年 9 月 10 日交底内容： 15. 各种灯具采纳螺母紧固，宜加垫片和弹簧垫。紧固后螺丝露出螺母应在 2-3 扣。超长部分可采纳无齿锯或钢锯割掉并做好防腐处理（严禁采纳电焊或气焊切割），在涂上防腐漆和银粉漆。16. 地埋灯、水下灯的接...
