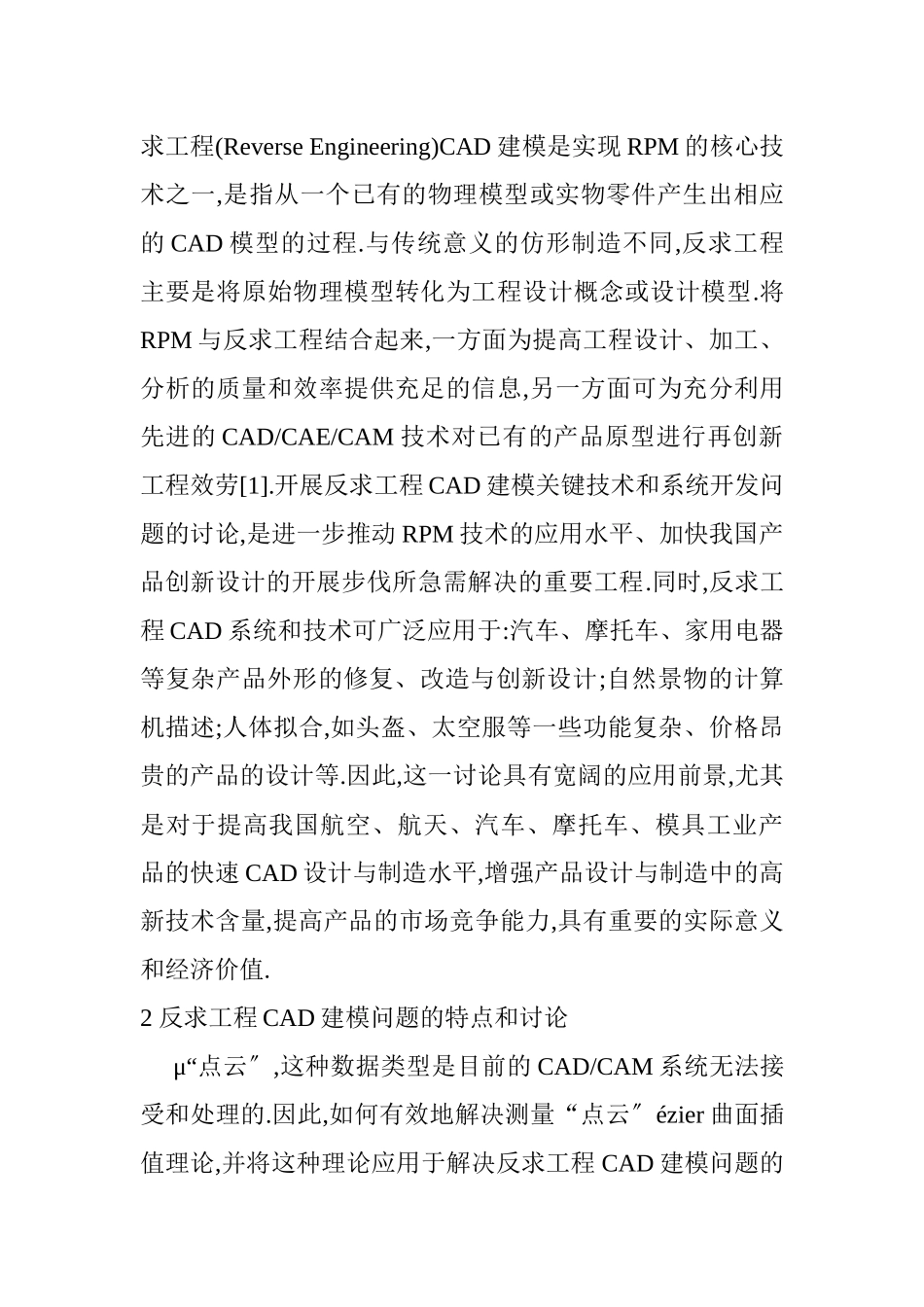

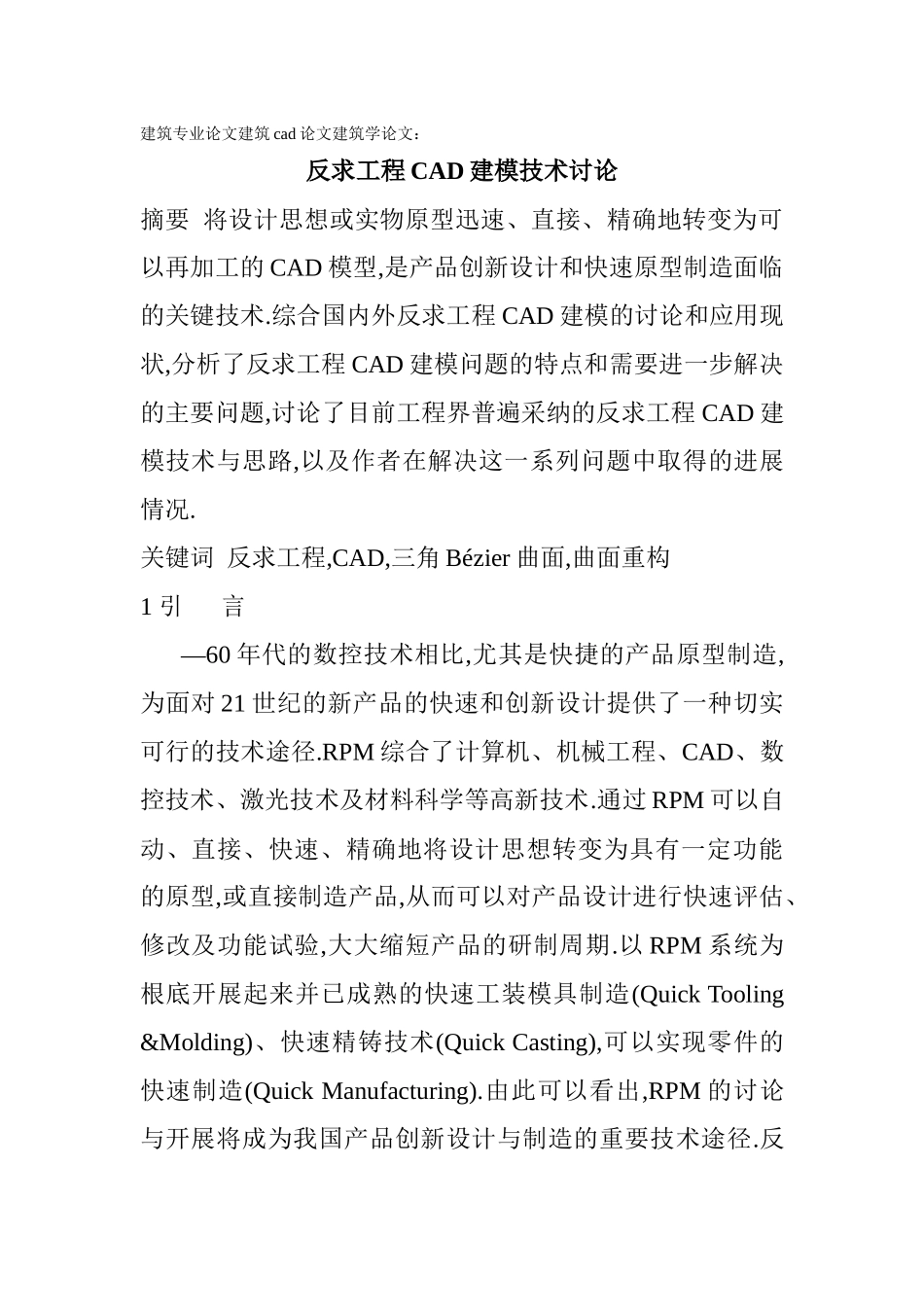

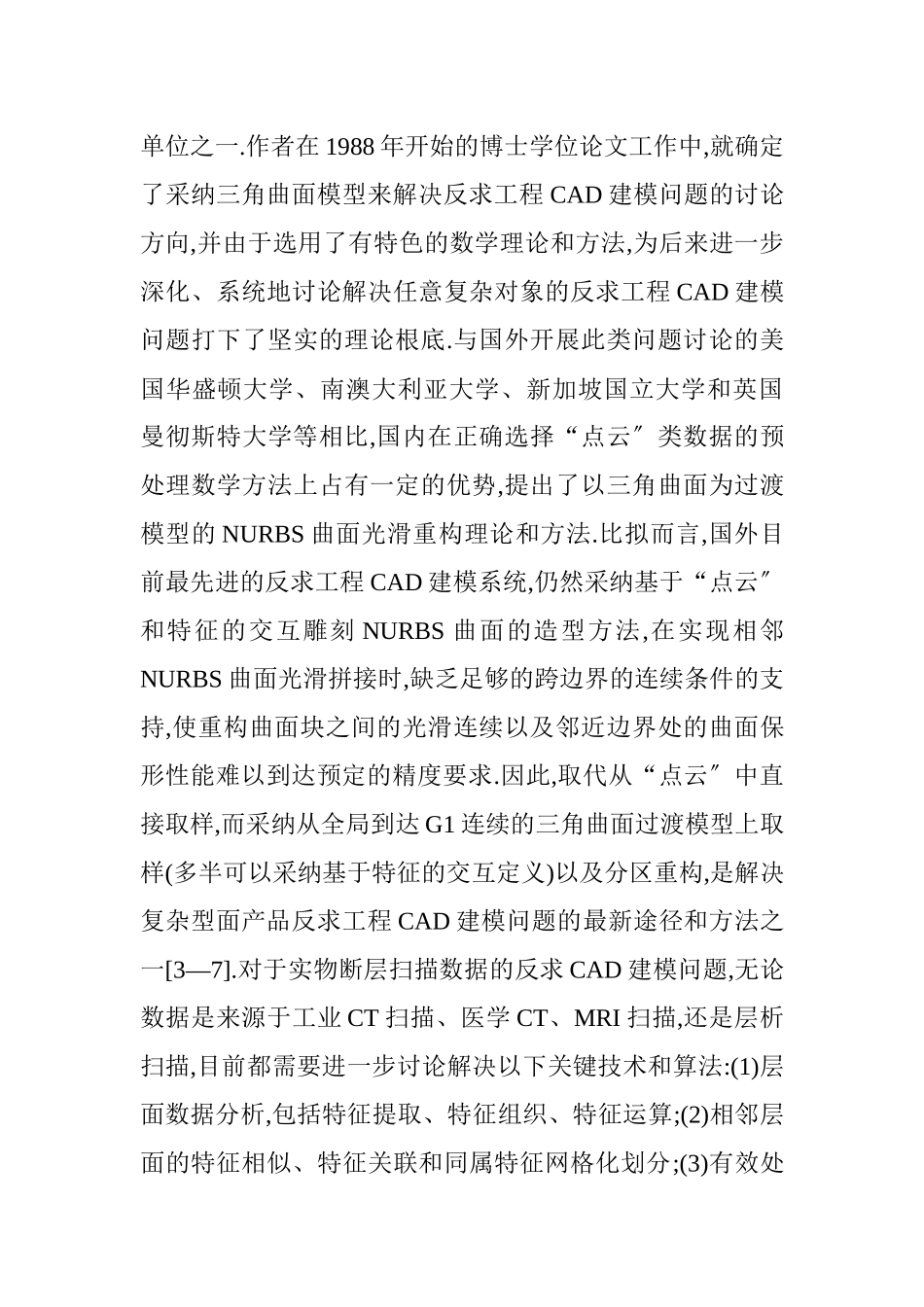

建筑专业论文建筑 cad 论文建筑学论文：反求工程 CAD 建模技术讨论摘要 将设计思想或实物原型迅速、直接、精确地转变为可以再加工的 CAD 模型,是产品创新设计和快速原型制造面临的关键技术.综合国内外反求工程 CAD 建模的讨论和应用现状,分析了反求工程 CAD 建模问题的特点和需要进一步解决的主要问题,讨论了目前工程界普遍采纳的反求工程 CAD 建模技术与思路,以及作者在解决这一系列问题中取得的进展情况.关键词 反求工程,CAD,三角 Bézier 曲面,曲面重构1 引 言 —60 年代的数控技术相比,尤其是快捷的产品原型制造,为面对 21 世纪的新产品的快速和创新设计提供了一种切实可行的技术途径.RPM 综合了计算机、机械工程、CAD、数控技术、激光技术及材料科学等高新技术.通过 RPM 可以自动、直接、快速、精确地将设计思想转变为具有一定功能的原型,或直接制造产品,从而可以对产品设计进行快速评估、修改及功能试验,大大缩短产品的研制周期.以 RPM 系统为根底开展起来并已成熟的快速工装模具制造(Quick Tooling &Molding)、快速精铸技术(Quick Casting),可以实现零件的快速制造(Quick Manufacturing).由此可以看出,RPM 的讨论与开展将成为我国产品创新设计与制造的重要技术途径.反求工程(Reverse Engineering)CAD 建模是实现 RPM 的核心技术之一,是指从一个已有的物理模型或实物零件产生出相应的 CAD 模型的过程.与传统意义的仿形制造不同,反求工程主要是将原始物理模型转化为工程设计概念或设计模型.将RPM 与反求工程结合起来,一方面为提高工程设计、加工、分析的质量和效率提供充足的信息,另一方面可为充分利用先进的 CAD/CAE/CAM 技术对已有的产品原型进行再创新工程效劳[1].开展反求工程 CAD 建模关键技术和系统开发问题的讨论,是进一步推动 RPM 技术的应用水平、加快我国产品创新设计的开展步伐所急需解决的重要工程.同时,反求工程 CAD 系统和技术可广泛应用于:汽车、摩托车、家用电器等复杂产品外形的修复、改造与创新设计;自然景物的计算机描述;人体拟合,如头盔、太空服等一些功能复杂、价格昂贵的产品的设计等.因此,这一讨论具有宽阔的应用前景,尤其是对于提高我国航空、航天、汽车、摩托车、模具工业产品的快速 CAD 设计与制造水平,增强产品设计与制造中的高新技术含量,提高产品的市场竞争能力,具有重要的实际意义和经济价值.2 反求工程 CAD 建模问题的特点和讨论 μ“点云〞,这种数据类...
