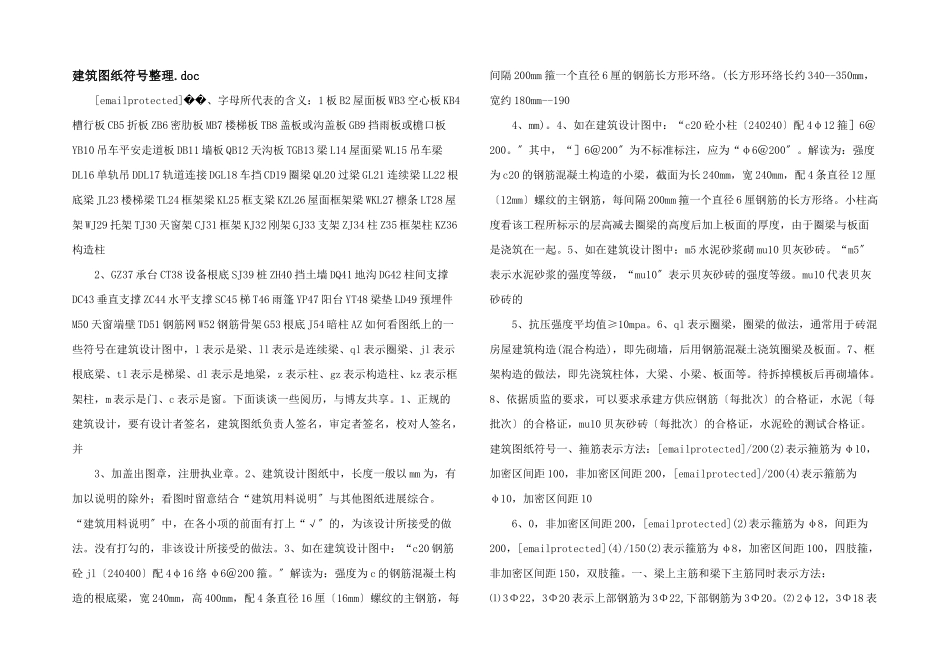

建筑图纸符号整理.doc_第1页
1/4

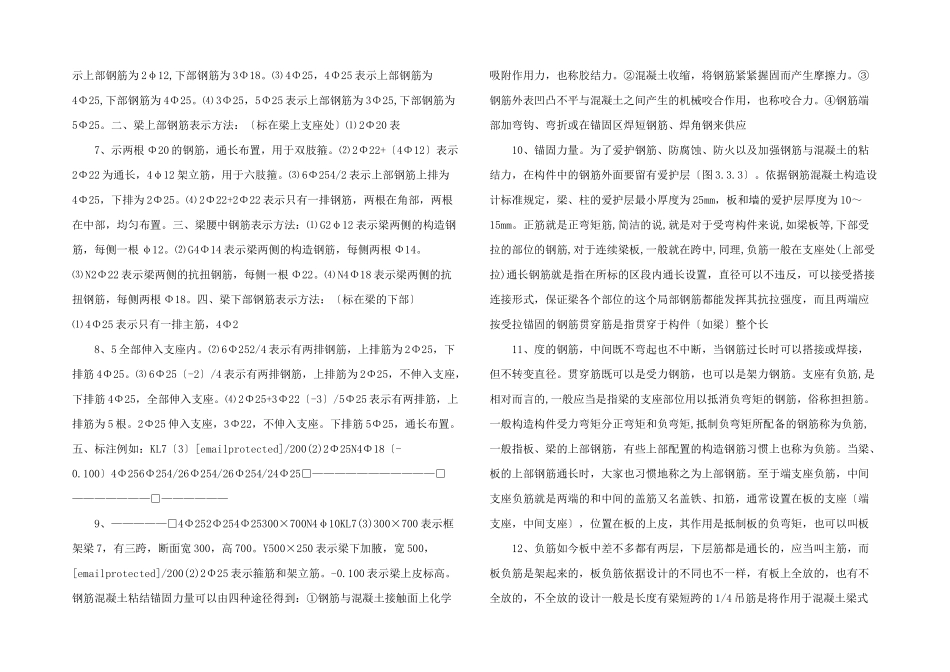

建筑图纸符号整理.doc_第2页
2/4

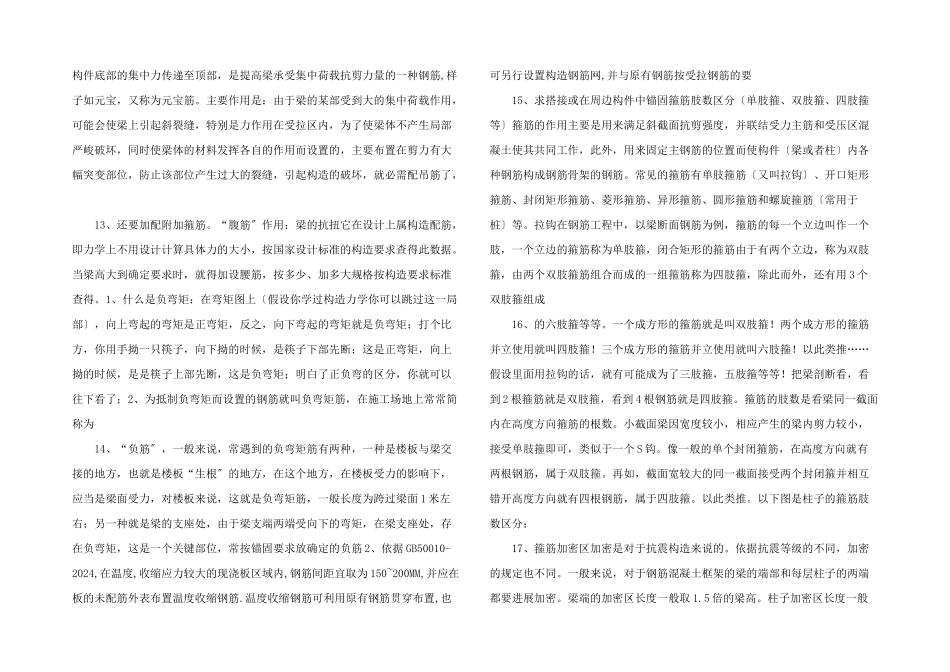

建筑图纸符号整理.doc_第3页
3/4
建筑图纸符号整理.doc [emailprotected]��、字母所代表的含义:1 板 B2 屋面板 WB3 空心板 KB4槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板YB10 吊车平安走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连续梁 LL22 根底梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36构造柱 2、GZ37 承台 CT38 设备根底 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 根底 J54 暗柱 AZ 如何看图纸上的一些符号在建筑设计图中,l 表示是梁、ll 表示是连续梁、ql 表示圈梁、jl 表示根底梁、tl 表示是梯梁、dl 表示是地梁,z 表示柱、gz 表示构造柱、kz 表示框架柱,m 表示是门、c 表示是窗。下面谈谈一些阅历,与博友共享。1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并 3、加盖出图章,注册执业章。2、建筑设计图纸中,长度一般以 mm 为,有加以说明的除外;看图时留意结合“建筑用料说明〞与其他图纸进展综合。“建筑用料说明〞中,在各小项的前面有打上“√〞的,为该设计所接受的做法。没有打勾的,非该设计所接受的做法。3、如在建筑设计图中:“c20 钢筋砼 jl〔240400〕配 4φ16 络 φ6@200 箍。〞解读为:强度为 c 的钢筋混凝土构造的根底梁,宽 240mm,高 400mm,配 4 条直径 16 厘〔16mm〕螺纹的主钢筋,每间隔 200mm 箍一个直径 6 厘的钢筋长方形环络。(长方形环络长约 340--350mm,宽约 180mm--190 4、mm)。4、如在建筑设计图中:“c20 砼小柱〔240240〕配 4φ12 箍]6@200。〞其中,“]6@200〞为不标准标注,应为“φ6@200〞。解读为:强度为 c20 的钢筋混凝土构造的小梁,截面为长 240mm,宽 240mm,配 4 条直径 12 厘〔12mm〕螺纹的主钢筋,每间隔 200mm 箍一个直径 6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,由于圈梁与板面是浇筑在一...
