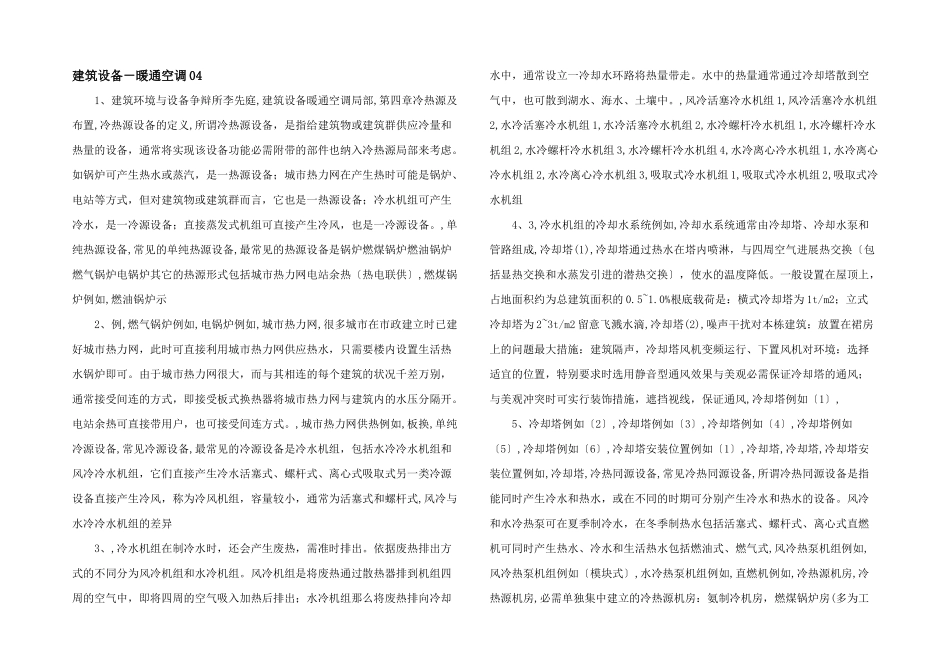

建筑设备-暖通空调 04 1、建筑环境与设备争辩所李先庭,建筑设备暖通空调局部,第四章冷热源及布置,冷热源设备的定义,所谓冷热源设备,是指给建筑物或建筑群供应冷量和热量的设备,通常将实现该设备功能必需附带的部件也纳入冷热源局部来考虑。如锅炉可产生热水或蒸汽,是一热源设备;城市热力网在产生热时可能是锅炉、电站等方式,但对建筑物或建筑群而言,它也是一热源设备;冷水机组可产生冷水,是一冷源设备;直接蒸发式机组可直接产生冷风,也是一冷源设备。,单纯热源设备,常见的单纯热源设备,最常见的热源设备是锅炉燃煤锅炉燃油锅炉燃气锅炉电锅炉其它的热源形式包括城市热力网电站余热〔热电联供〕,燃煤锅炉例如,燃油锅炉示 2、例,燃气锅炉例如,电锅炉例如,城市热力网,很多城市在市政建立时已建好城市热力网,此时可直接利用城市热力网供应热水,只需要楼内设置生活热水锅炉即可。由于城市热力网很大,而与其相连的每个建筑的状况千差万别,通常接受间连的方式,即接受板式换热器将城市热力网与建筑内的水压分隔开。电站余热可直接带用户,也可接受间连方式。,城市热力网供热例如,板换,单纯冷源设备,常见冷源设备,最常见的冷源设备是冷水机组,包括水冷冷水机组和风冷冷水机组,它们直接产生冷水活塞式、螺杆式、离心式吸取式另一类冷源设备直接产生冷风,称为冷风机组,容量较小,通常为活塞式和螺杆式,风冷与水冷冷水机组的差异 3、,冷水机组在制冷水时,还会产生废热,需准时排出。依据废热排出方式的不同分为风冷机组和水冷机组。风冷机组是将废热通过散热器排到机组四周的空气中,即将四周的空气吸入加热后排出;水冷机组那么将废热排向冷却水中,通常设立一冷却水环路将热量带走。水中的热量通常通过冷却塔散到空气中,也可散到湖水、海水、土壤中。,风冷活塞冷水机组 1,风冷活塞冷水机组2,水冷活塞冷水机组 1,水冷活塞冷水机组 2,水冷螺杆冷水机组 1,水冷螺杆冷水机组 2,水冷螺杆冷水机组 3,水冷螺杆冷水机组 4,水冷离心冷水机组 1,水冷离心冷水机组 2,水冷离心冷水机组 3,吸取式冷水机组 1,吸取式冷水机组 2,吸取式冷水机组 4、3,冷水机组的冷却水系统例如,冷却水系统通常由冷却塔、冷却水泵和管路组成,冷却塔(1),冷却塔通过热水在塔内喷淋,与四周空气进展热交换〔包括显热交换和水蒸发引进的潜热交换〕,使水的温度降低。一般设置在屋顶上,占地面积约为总建筑面积的 0.5~1.0%根底载荷是:横式冷却塔为 1t/m2...
