恒祥百悦城项目北区地下室及商业工程高支模方案

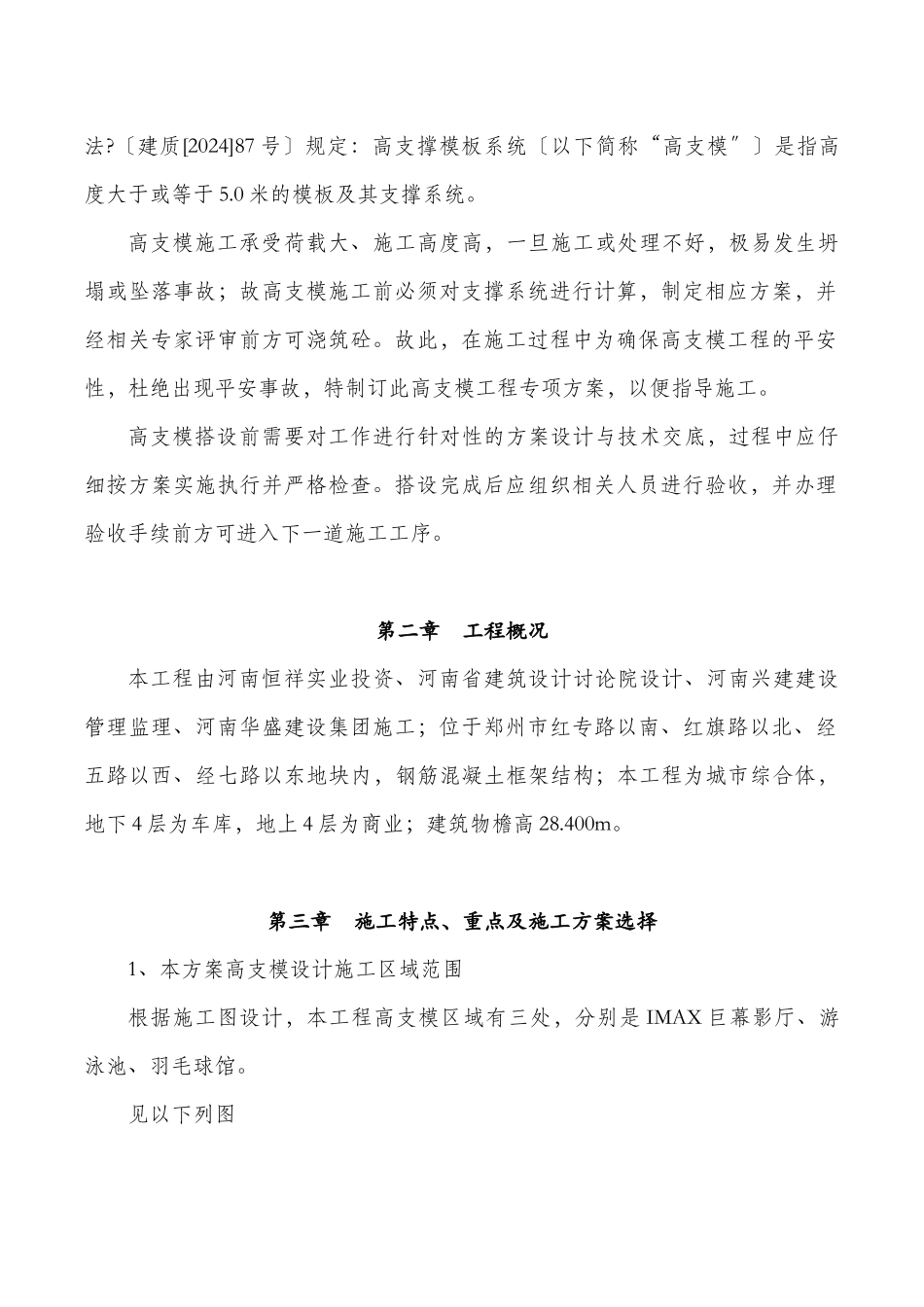

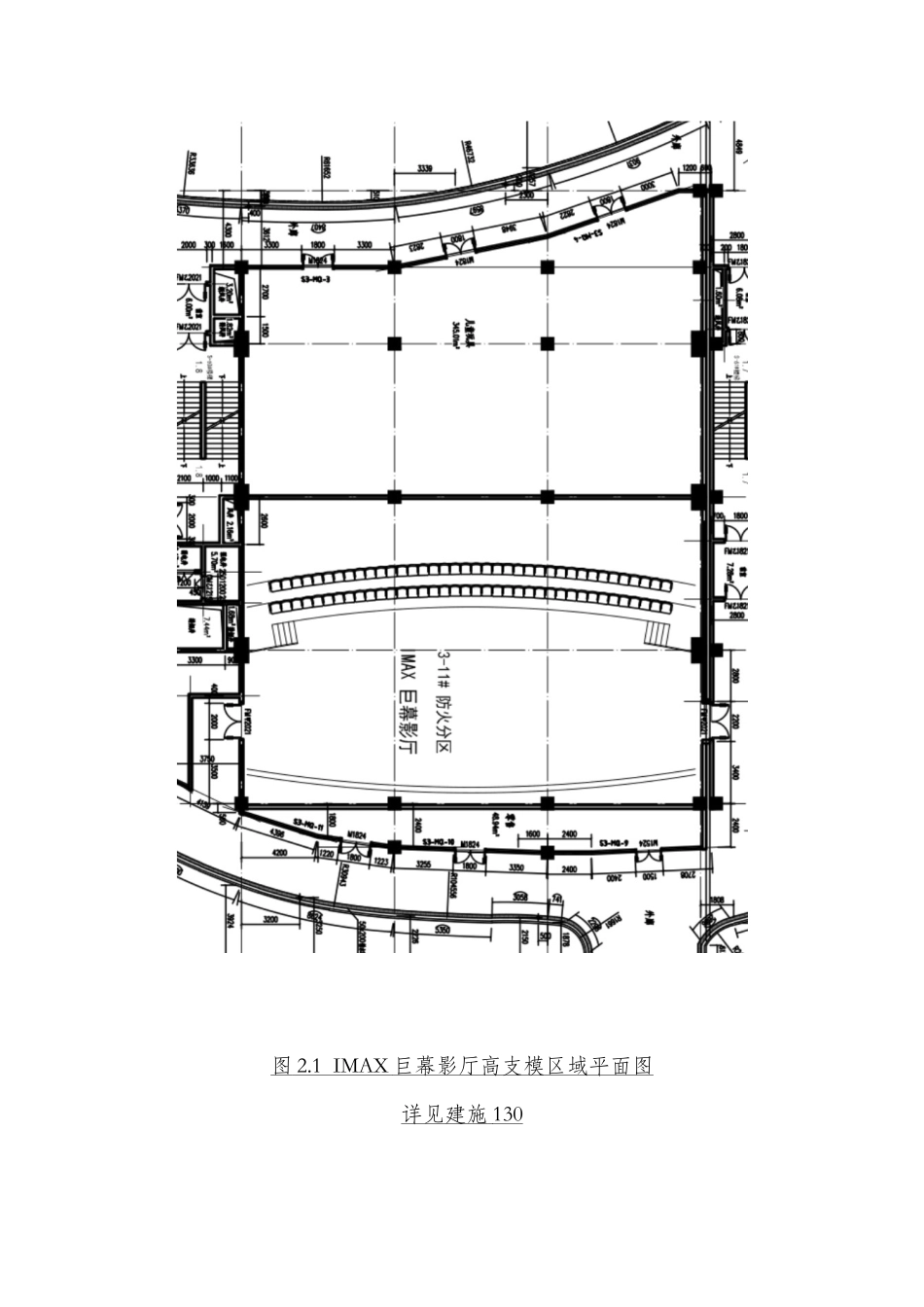

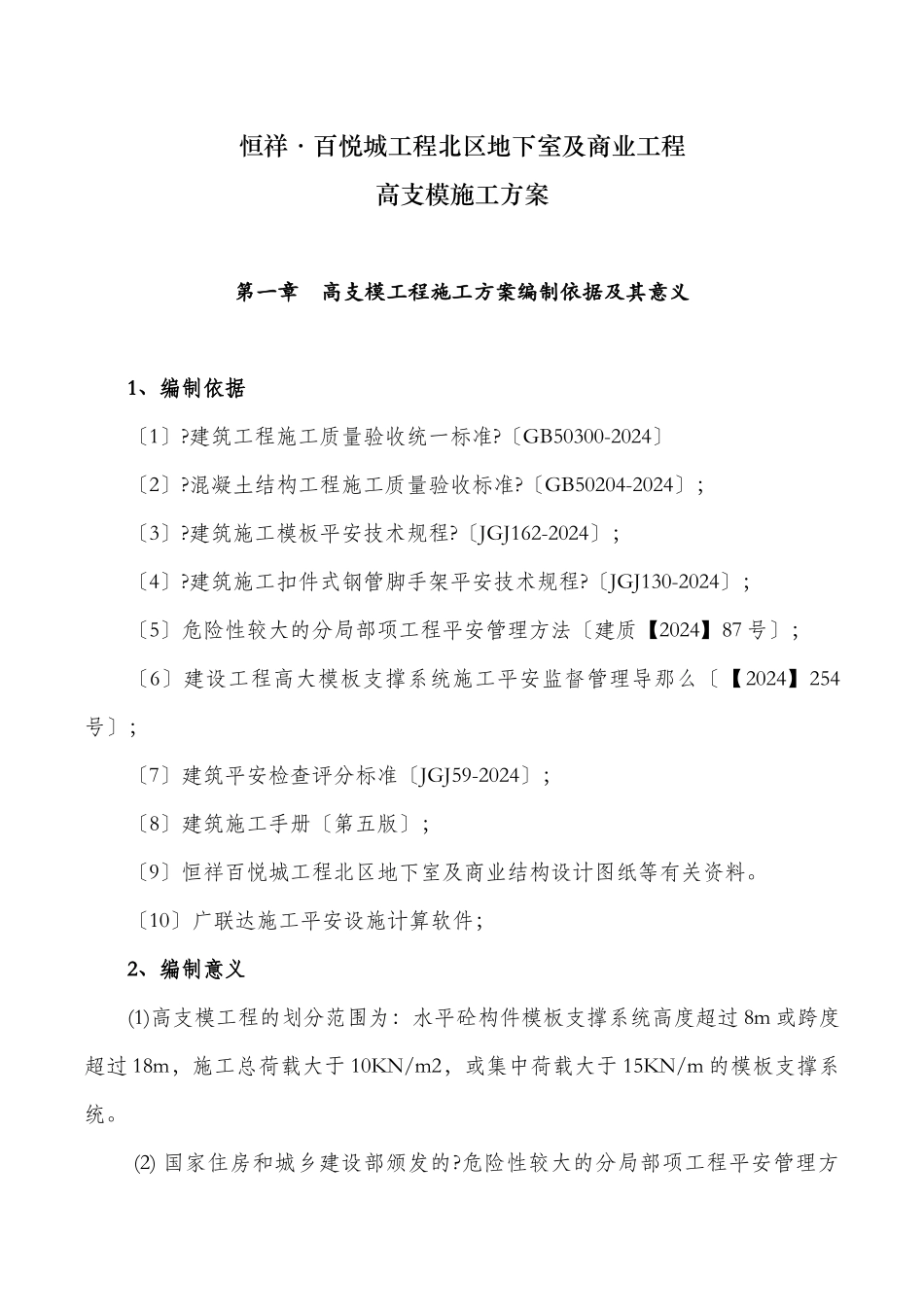

恒祥·百悦城工程北区地下室及商业工程高支模施工方案第一章 高支模工程施工方案编制依据及其意义1、编制依据 〔1〕?建筑工程施工质量验收统一标准?〔GB50300-2024〕〔2〕?混凝土结构工程施工质量验收标准?〔GB50204-2024〕； 〔3〕?建筑施工模板平安技术规程?〔JGJ162-2024〕； 〔4〕?建筑施工扣件式钢管脚手架平安技术规程?〔JGJ130-2024〕； 〔5〕危险性较大的分局部项工程平安管理方法〔建质【2024】87 号〕；〔6〕建设工程高大模板支撑系统施工平安监督管理导那么〔【2024】254号〕；〔7〕建筑平安检查评分标准〔JGJ59-2024〕； 〔8〕建筑施工手册〔第五版〕；〔9〕恒祥百悦城工程北区地下室及商业结构设计图纸等有关资料。〔10〕广联达施工平安设施计算软件；2、编制意义 (1)高支模工程的划分范围为：水平砼构件模板支撑系统高度超过 8m 或跨度超过 18m，施工总荷载大于 10KN/m2，或集中荷载大于 15KN/m 的模板支撑系统。 (2) 国家住房和城乡建设部颁发的?危险性较大的分局部项工程平安管理方法?〔建质[2024]87 号〕规定：高支撑模板系统〔以下简称“高支模〞〕是指高度大于或等于 5.0 米的模板及其支撑系统。高支模施工承受荷载大、施工高度高，一旦施工或处理不好，极易发生坍塌或坠落事故；故高支模施工前必须对支撑系统进行计算，制定相应方案，并经相关专家评审前方可浇筑砼。故此，在施工过程中为确保高支模工程的平安性，杜绝出现平安事故，特制订此高支模工程专项方案，以便指导施工。高支模搭设前需要对工作进行针对性的方案设计与技术交底，过程中应仔细按方案实施执行并严格检查。搭设完成后应组织相关人员进行验收，并办理验收手续前方可进入下一道施工工序。 第二章 工程概况本工程由河南恒祥实业投资、河南省建筑设计讨论院设计、河南兴建建设管理监理、河南华盛建设集团施工；位于郑州市红专路以南、红旗路以北、经五路以西、经七路以东地块内，钢筋混凝土框架结构；本工程为城市综合体，地下 4 层为车库，地上 4 层为商业；建筑物檐高 28.400m。第三章 施工特点、重点及施工方案选择1、本方案高支模设计施工区域范围根据施工图设计，本工程高支模区域有三处，分别是 IMAX 巨幕影厅、游泳池、羽毛球馆。见以下列图图 2.1 IMAX 巨幕影厅高支模区域平面图 详见建施 130 图 2.2 IMAX 巨幕影厅高支模区域剖面图 详见建施 139 8-8 剖图 图 2.3 游泳池高支模区域平面图 详见建施 13...
