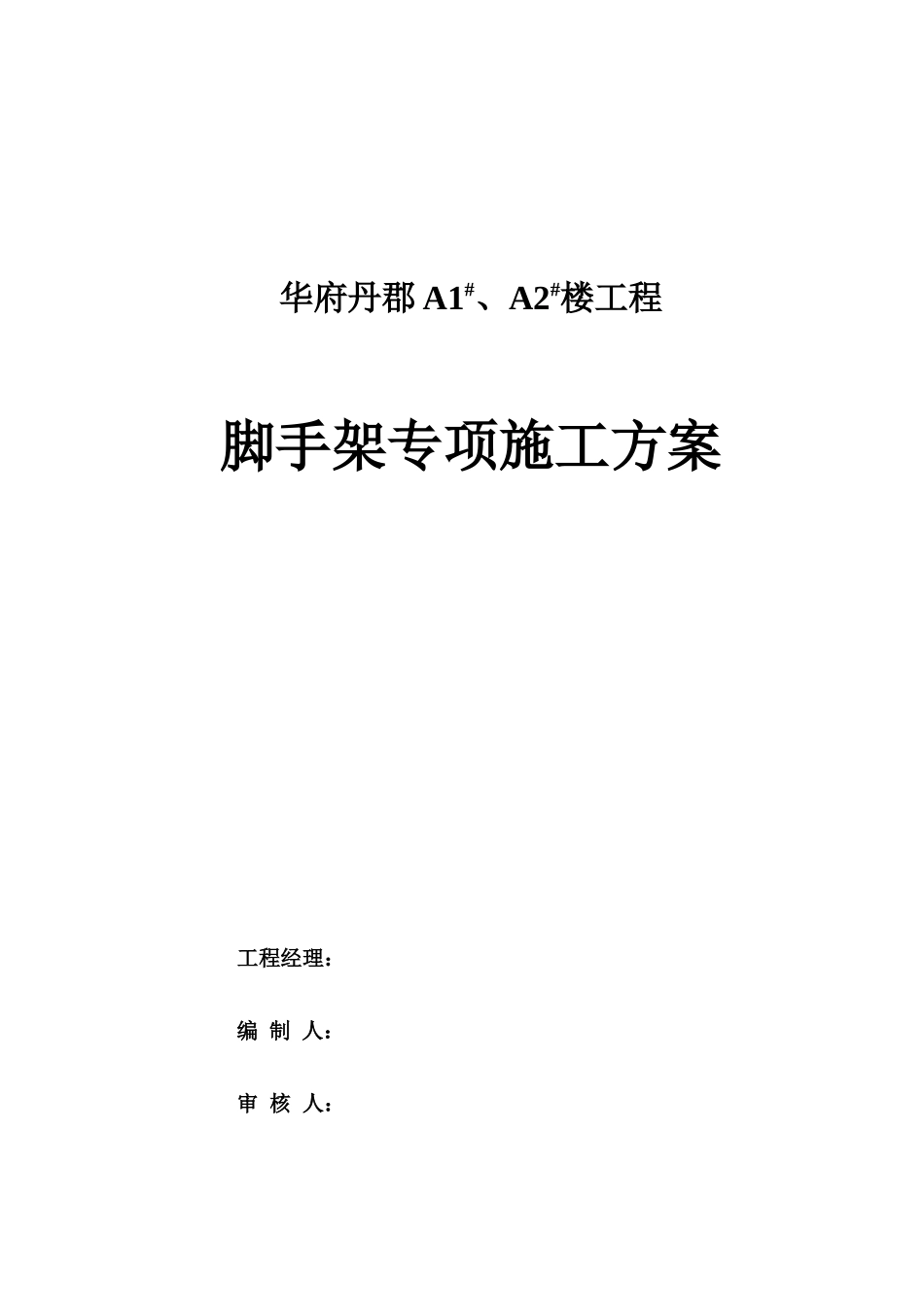

华府丹郡 A1#、A2#楼工程脚手架专项施工方案工程经理:编 制 人: 审 核 人:辽宁北方建设(集团)华府丹郡 A1#、A2#楼脚手架专项施工方案1. 编制依据沈阳都市建筑设计设计的建筑结构施工图;本工程的施工组织设计;中国建筑工业出版社出版的“建筑施工平安技术手册〞中国建筑工业出版社出版的“建筑施工脚手架有用手册〞中国建筑工业出版社出版的“建筑施工手册〞建筑工程施工现场管理制度;施工进度安排和现场施工条件。1.7 中国建筑工业出版的“建筑施工计算手册〞“钢结构设计标准〞“建筑结构荷载标准〞“?混凝土结构设计标准?GB50010-2002”1.8?建筑平安检查标准?JGJ59-99 中国建筑工业出版社1.9?建筑施工扣件式钢管脚手架平安技术规程?JGJ130-2001 中国建筑出版社2、工程概况:工程名称华府丹郡 A1#、A2#楼工程地址沈阳市苏家屯区银杏路体育学院路北对面建筑面积总建筑面积 35799M2〔其中地下面积 1200M2〕建筑层数A1#A2#主楼地上 33 层地下一层结构形式主楼根底为钢筋砼筏板根底、主体为全现浇钢筋混凝土剪力墙结构一层商网根底为独立柱根底、主体为框架结构建设单位沈阳华苏置业设计单位沈阳都市建筑设计开竣工时间2010 年 10 月 5 日—2012 年 10 月 30 日工程质量标准国家施工验收合格标准工程承包范围单位工程土建、水暖、电气等施工图纸所包含的内容3、脚手架方案选择本工程考虑到施工工期、质量、平安和合同要求,故在选择方案时,应充分考虑以下几点:架体的结构设计,力求做到结构要平安可靠,造价经济合理。在规定的条件下和规定的使用期限内,能够充分满足预期的平安性和耐久性。选用材料时,力求做到常见通用、可周转利用,便于保养维修。结构选型时,力求做到受力明确,构造措施到位,升降搭拆方便,便于检查验收。综合以上几点,脚手架的搭设,还还必须符合 JGJ59-99 检查标准要求,要符合相关文明标准化施工场地的有关标准。综合以上脚手架设计原那么,同时结合本工程的实际情况,综合考虑了以往的施工经验,决定采纳以下脚手架方案:地下及一层商网局部采纳普通落地双排脚手架,地上主楼主体局部采纳普通型钢悬挑脚手架〔分别在 2 层、7 层、14 层、21 层、28 层进行悬挑〕。2、 脚手架材料的选择及质量标准钢管:钢管一般采纳外径 48mm,壁厚的焊接钢管,其化学成份与机械性能符合国家标准?碳素结构钢?〔GB/T700〕的要求。钢管应涂防锈漆。钢梁选用 16 号工字钢作悬挑负梁。钢材强...
