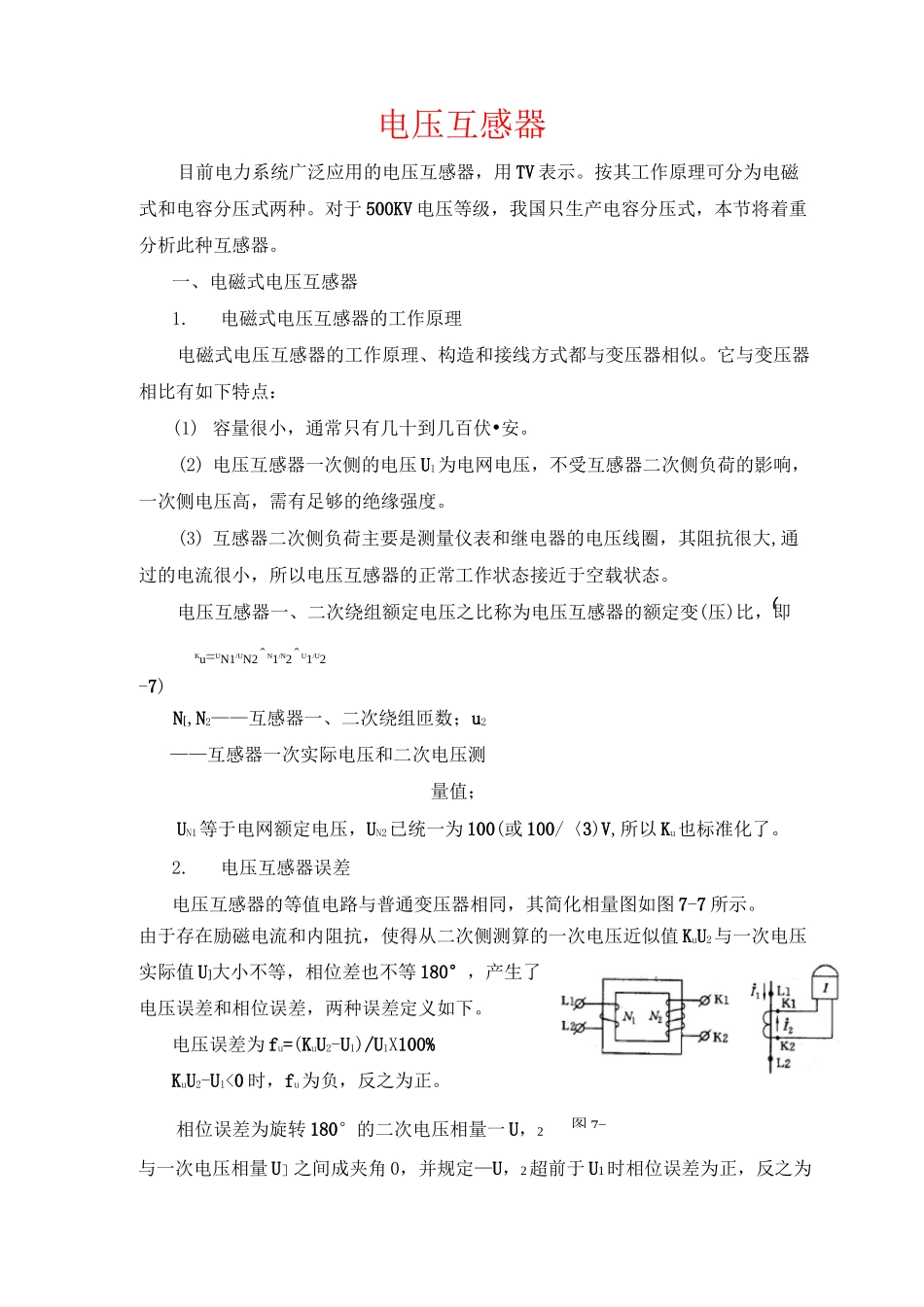

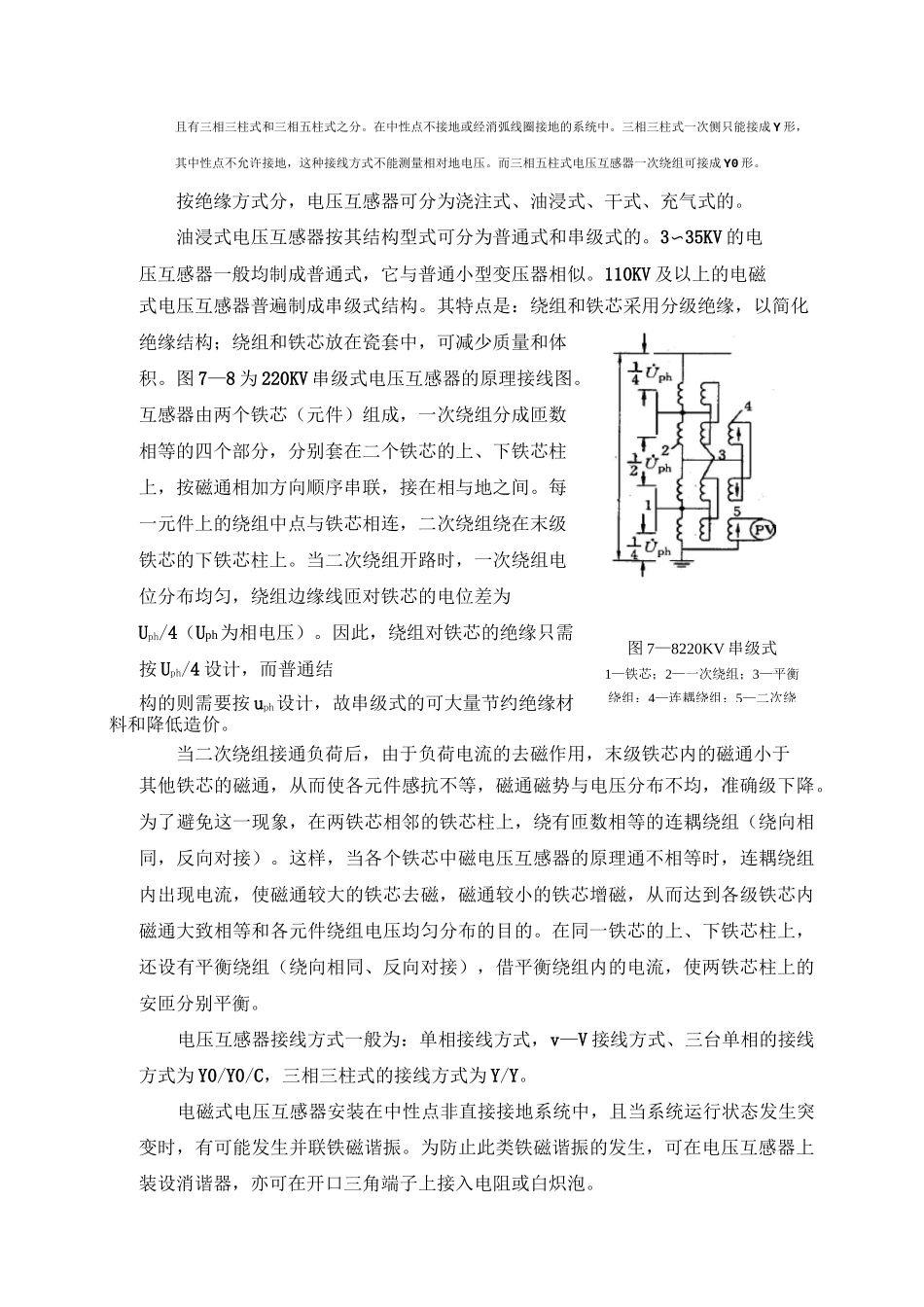

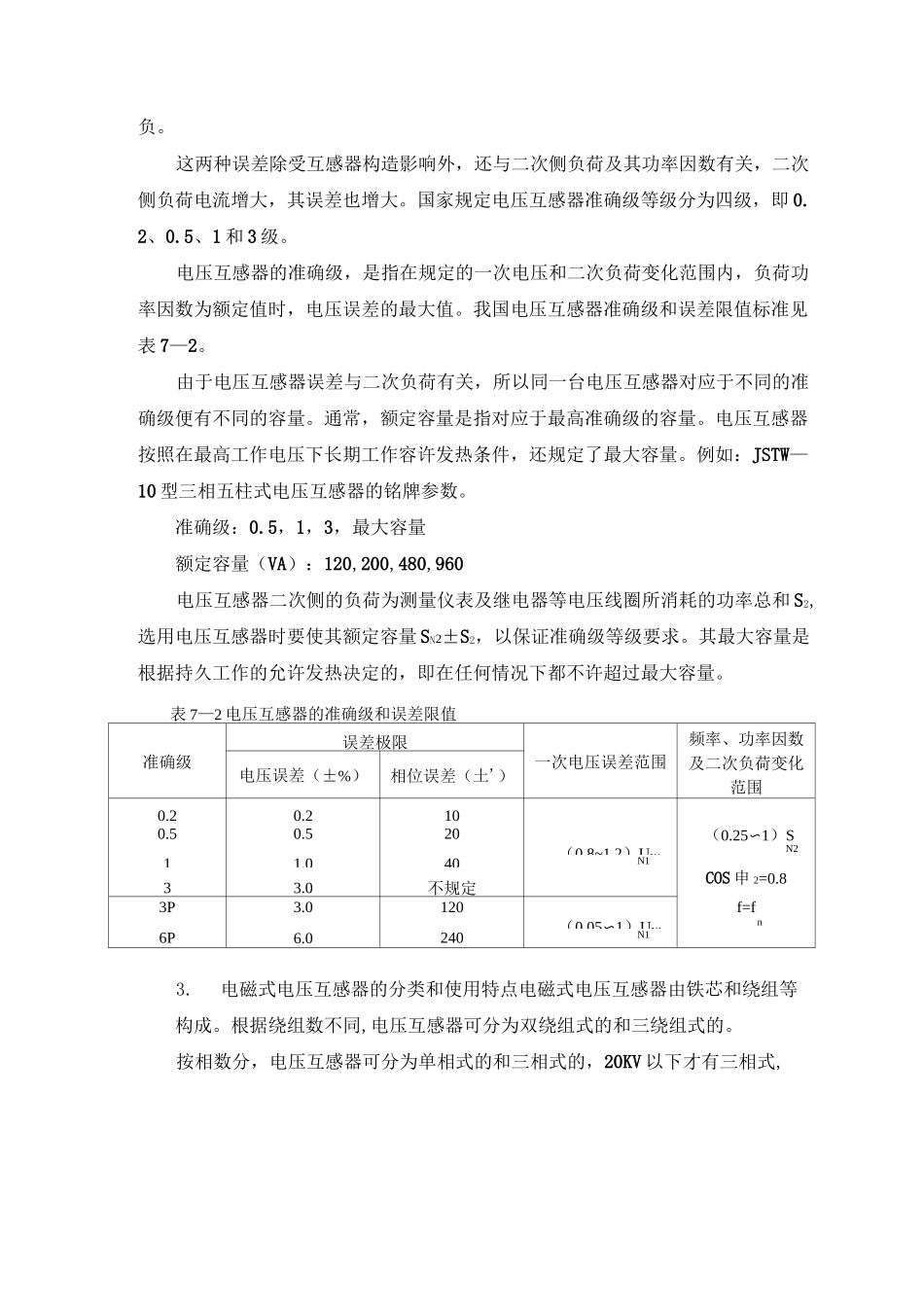

(图 7-电压互感器目前电力系统广泛应用的电压互感器，用 TV 表示。按其工作原理可分为电磁式和电容分压式两种。对于 500KV 电压等级，我国只生产电容分压式，本节将着重分析此种互感器。一、电磁式电压互感器1.电磁式电压互感器的工作原理电磁式电压互感器的工作原理、构造和接线方式都与变压器相似。它与变压器相比有如下特点：(1) 容量很小，通常只有几十到几百伏•安。(2) 电压互感器一次侧的电压 U1为电网电压，不受互感器二次侧负荷的影响，一次侧电压高，需有足够的绝缘强度。(3) 互感器二次侧负荷主要是测量仪表和继电器的电压线圈，其阻抗很大,通过的电流很小，所以电压互感器的正常工作状态接近于空载状态。电压互感器一、二次绕组额定电压之比称为电压互感器的额定变(压)比，即Ku=UN1/UN2^N1/N2^U1/U2-7)N[,N2——互感器一、二次绕组匝数；u2——互感器一次实际电压和二次电压测量值；UN1等于电网额定电压，UN2已统一为 100(或 100/〈3)V,所以 Ku也标准化了。2.电压互感器误差电压互感器的等值电路与普通变压器相同，其简化相量图如图 7-7 所示。由于存在励磁电流和内阻抗，使得从二次侧测算的一次电压近似值 KuU2与一次电压实际值 U]大小不等，相位差也不等 180°，产生了电压误差和相位误差，两种误差定义如下。电压误差为 fu=(KuU2-U1)/U1X100%KuU2-U1<0 时，fu为负，反之为正。相位误差为旋转 180°的二次电压相量一 U，2与一次电压相量 U］之间成夹角 0，并规定—U，2超前于 U1时相位误差为正，反之为负。这两种误差除受互感器构造影响外，还与二次侧负荷及其功率因数有关，二次侧负荷电流增大，其误差也增大。国家规定电压互感器准确级等级分为四级，即 0.2、0.5、1 和 3 级。电压互感器的准确级，是指在规定的一次电压和二次负荷变化范围内，负荷功率因数为额定值时，电压误差的最大值。我国电压互感器准确级和误差限值标准见表 7—2。由于电压互感器误差与二次负荷有关，所以同一台电压互感器对应于不同的准确级便有不同的容量。通常，额定容量是指对应于最高准确级的容量。电压互感器按照在最高工作电压下长期工作容许发热条件，还规定了最大容量。例如：JSTW—10 型三相五柱式电压互感器的铭牌参数。准确级：0.5，1，3，最大容量额定容量（VA）：120,200,480,960电压互感器二次侧的负荷为测量仪表及继电器等电压线圈所消耗的功率总和 S2,选用电压互感器时要使其额定容量 SN2±S2，以保证准确...
