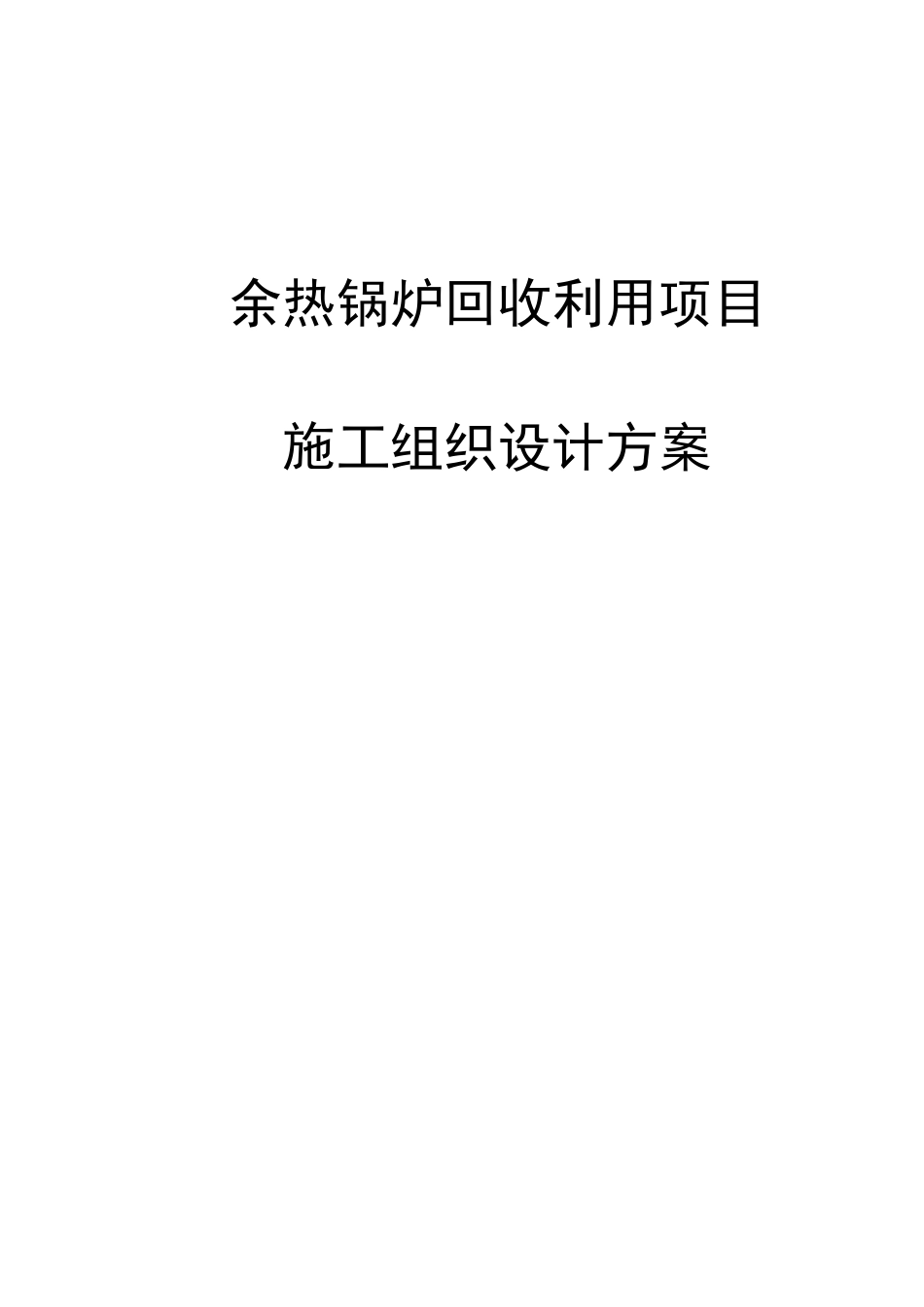

最新版余热锅炉回收利用项目施工组织设计方案

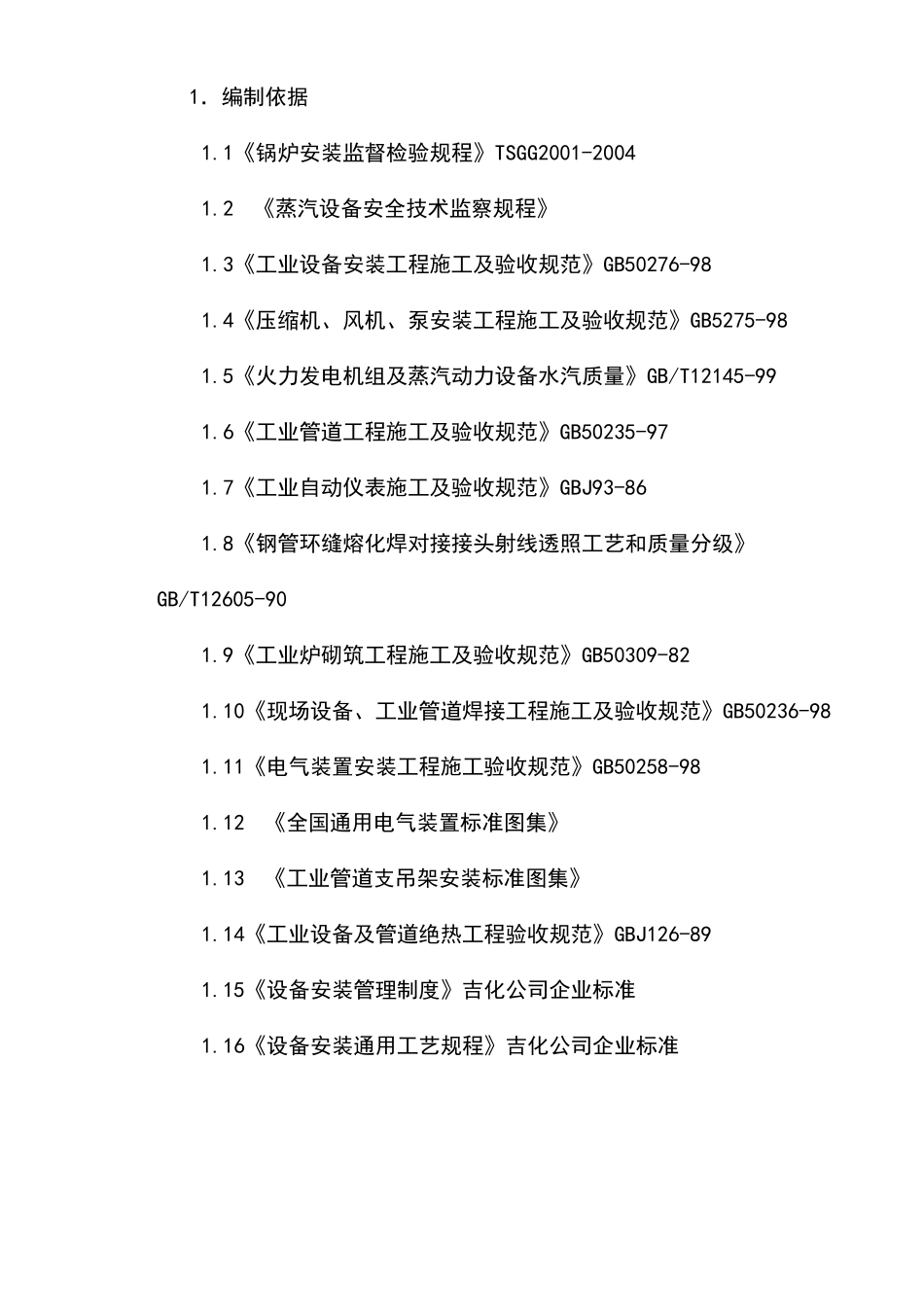

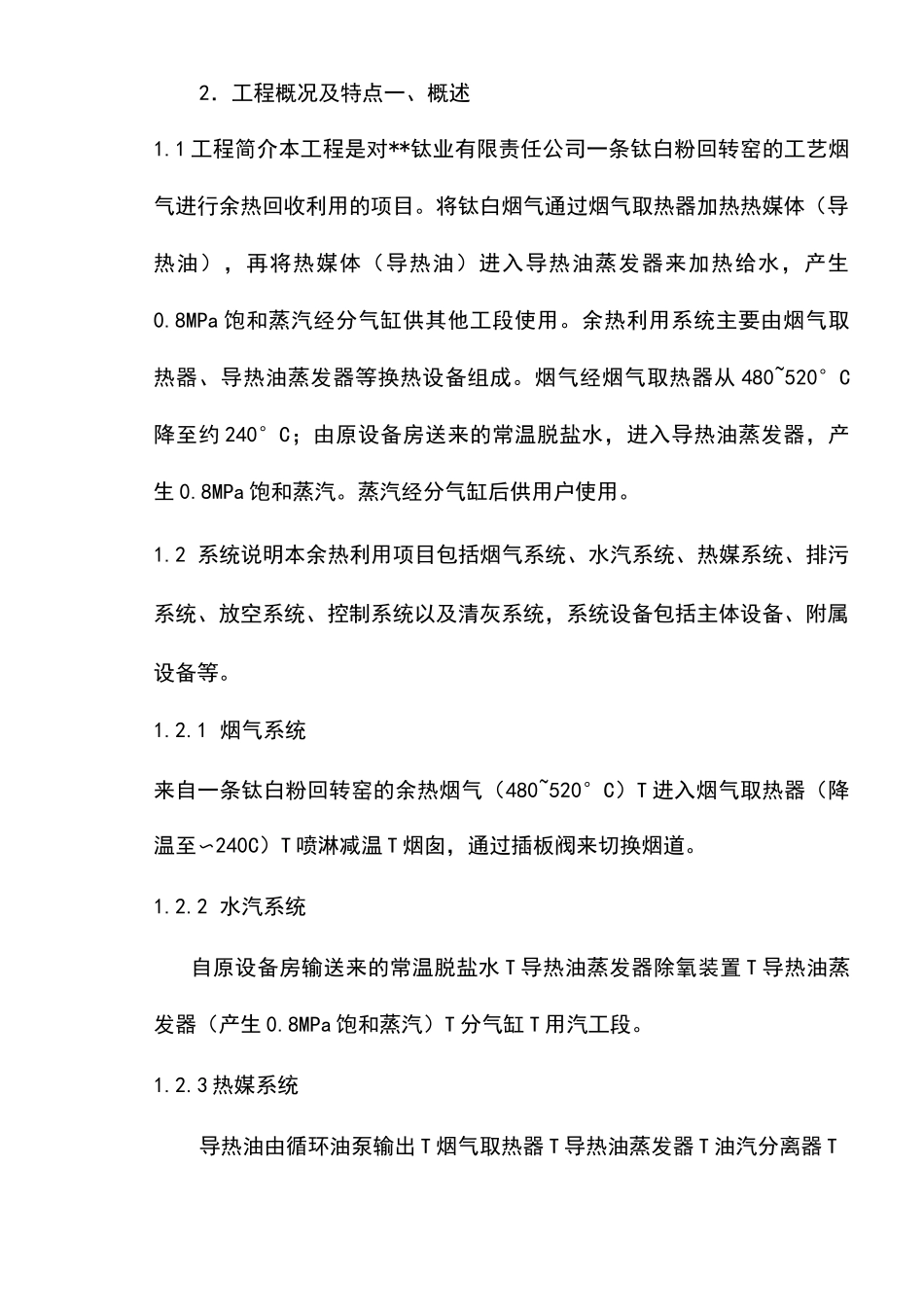

余热锅炉回收利用项目施工组织设计方案1．编制依据1.1《锅炉安装监督检验规程》TSGG2001-20041.2《蒸汽设备安全技术监察规程》1.3《工业设备安装工程施工及验收规范》GB50276-981.4《压缩机、风机、泵安装工程施工及验收规范》GB5275-981.5《火力发电机组及蒸汽动力设备水汽质量》GB/T12145-991.6《工业管道工程施工及验收规范》GB50235-971.7《工业自动仪表施工及验收规范》GBJ93-861.8《钢管环缝熔化焊对接接头射线透照工艺和质量分级》GB/T12605-901.9《工业炉砌筑工程施工及验收规范》GB50309-821.10《现场设备、工业管道焊接工程施工及验收规范》GB50236-981.11《电气装置安装工程施工验收规范》GB50258-981.12《全国通用电气装置标准图集》1.13《工业管道支吊架安装标准图集》1.14《工业设备及管道绝热工程验收规范》GBJ126-891.15《设备安装管理制度》吉化公司企业标准1.16《设备安装通用工艺规程》吉化公司企业标准2．工程概况及特点一、概述1.1 工程简介本工程是对**钛业有限责任公司一条钛白粉回转窑的工艺烟气进行余热回收利用的项目。将钛白烟气通过烟气取热器加热热媒体（导热油），再将热媒体（导热油）进入导热油蒸发器来加热给水，产生0.8MPa 饱和蒸汽经分气缸供其他工段使用。余热利用系统主要由烟气取热器、导热油蒸发器等换热设备组成。烟气经烟气取热器从 480~520°C降至约 240°C；由原设备房送来的常温脱盐水，进入导热油蒸发器，产生 0.8MPa 饱和蒸汽。蒸汽经分气缸后供用户使用。1.2 系统说明本余热利用项目包括烟气系统、水汽系统、热媒系统、排污系统、放空系统、控制系统以及清灰系统，系统设备包括主体设备、附属设备等。1.2.1 烟气系统来自一条钛白粉回转窑的余热烟气（480~520°C）T 进入烟气取热器（降温至〜240C）T 喷淋减温 T 烟囱，通过插板阀来切换烟道。1.2.2 水汽系统自原设备房输送来的常温脱盐水 T 导热油蒸发器除氧装置 T 导热油蒸发器（产生 0.8MPa 饱和蒸汽）T 分气缸 T 用汽工段。1.2.3 热媒系统导热油由循环油泵输出 T 烟气取热器 T 导热油蒸发器 T 油汽分离器 T循环油泵，完成一个循环。1.2.4 排污系统导热油蒸发器水汽侧设有定期排污口和连续排污口，汽水管路的低点处设有排污口，经排污扩容器送入地沟排污。导热油（热媒系统）的排污由管线引至排污总管，进行废油回收。严禁将导热油直接排入地沟。1.2.5 水质要求本余热回收利用系统设软水、给水、炉水、饱和蒸汽...
