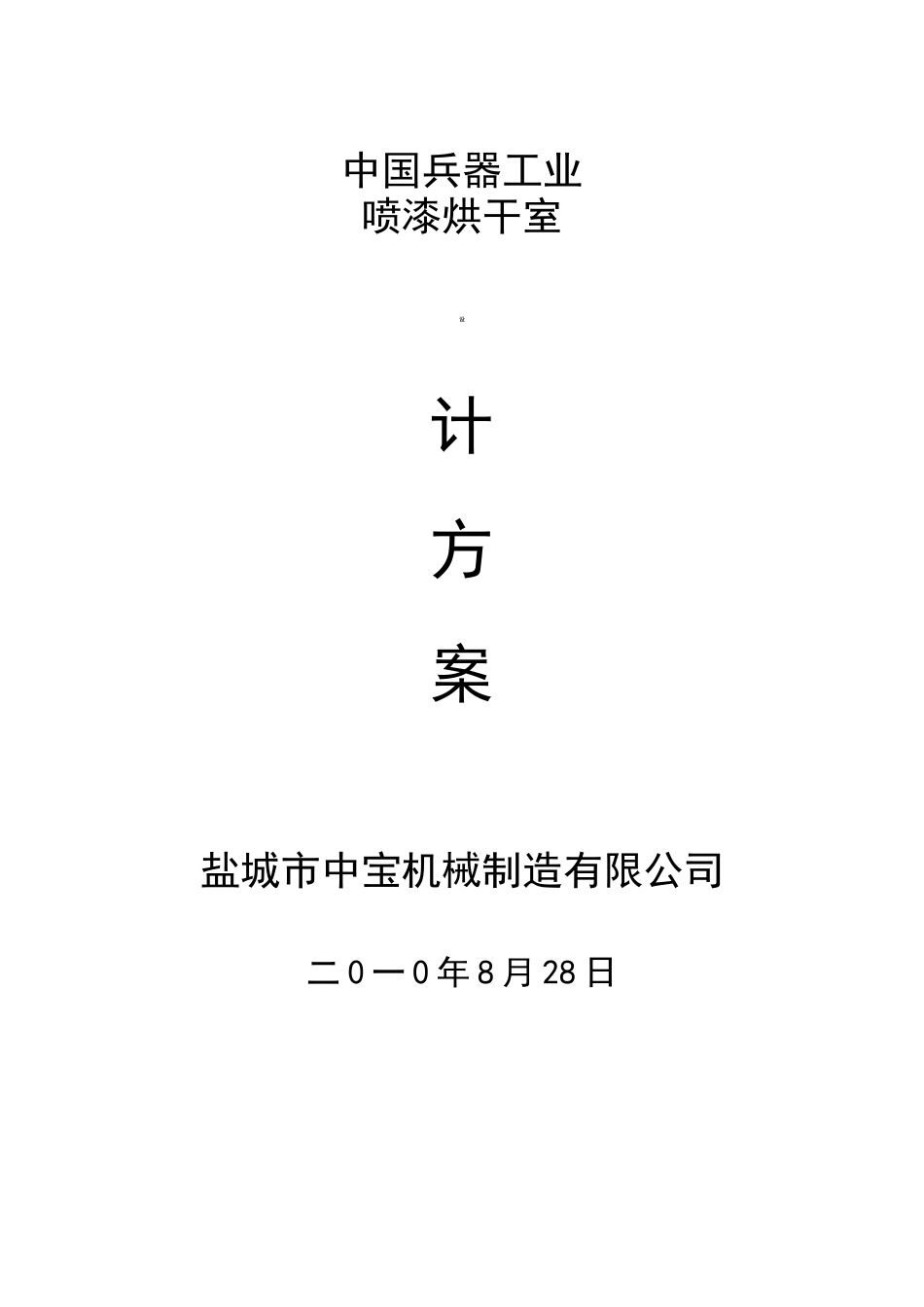

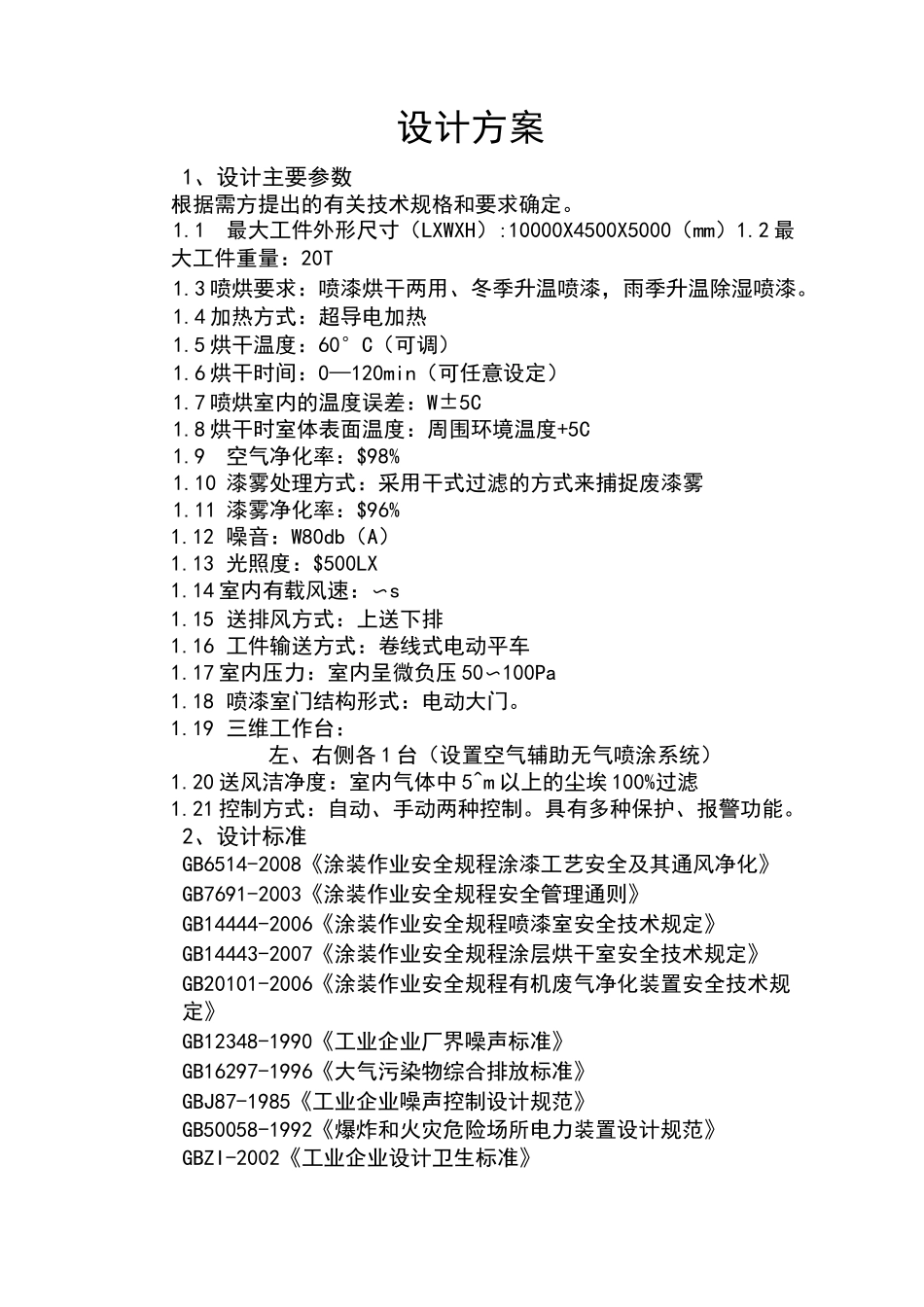

中国兵器工业喷漆烘干室设计方案盐城市中宝机械制造有限公司二 0 一 0 年 8 月 28 日目录设计方案1、设计主要参数根据需方提出的有关技术规格和要求确定。1.1最大工件外形尺寸（LXWXH）:10000X4500X5000（mm）1.2 最大工件重量：20T1.3 喷烘要求：喷漆烘干两用、冬季升温喷漆，雨季升温除湿喷漆。1.4 加热方式：超导电加热1.5 烘干温度：60°C（可调）1.6 烘干时间：0—120min（可任意设定）1.7 喷烘室内的温度误差：W±5C1.8 烘干时室体表面温度：周围环境温度+5C1.9空气净化率：$98%1.10 漆雾处理方式：采用干式过滤的方式来捕捉废漆雾1.11 漆雾净化率：$96%1.12 噪音：W80db（A）1.13 光照度：$500LX1.14 室内有载风速：〜s1.15 送排风方式：上送下排1.16 工件输送方式：卷线式电动平车1.17 室内压力：室内呈微负压 50〜100Pa1.18 喷漆室门结构形式：电动大门。1.19 三维工作台：左、右侧各 1 台（设置空气辅助无气喷涂系统）1.20 送风洁净度：室内气体中 5^m 以上的尘埃 100%过滤1.21 控制方式：自动、手动两种控制。具有多种保护、报警功能。2、设计标准GB6514-2008《涂装作业安全规程涂漆工艺安全及其通风净化》GB7691-2003《涂装作业安全规程安全管理通则》GB14444-2006《涂装作业安全规程喷漆室安全技术规定》GB14443-2007《涂装作业安全规程涂层烘干室安全技术规定》GB20101-2006《涂装作业安全规程有机废气净化装置安全技术规定》GB12348-1990《工业企业厂界噪声标准》GB16297-1996《大气污染物综合排放标准》GBJ87-1985《工业企业噪声控制设计规范》GB50058-1992《爆炸和火灾危险场所电力装置设计规范》GBZI-2002《工业企业设计卫生标准》GB50034-1992《工业企业照明设计标准》JT/T324-1997《汽车喷烤漆房通用技术条件》GBZ2-2002《工作场所有害因素职业接触限值》SDJ8-1979《电力设备接地设计技术规程》GB3096-1993《城市区域环境噪声标准》GB4053-1983《登高梯台栏杆安全标准》GB50016-2006《建筑设计防火规范》GB50140《建筑灭火器配置设计规范》3、设计目标本公司一直致力于涂装设备的研究和生产。经过 20 多年来的精心研究设计，成功制造出符合各种使用要求的喷漆烘漆房。本设备为喷漆烘漆项目，它的程序化自动控制使操作员工对工件能创造出完美无暇的喷漆效果，喷漆期间能连续进行空气对换，使受污染的空气迅速排出，永远保持房内空气清新洁净，确保操作员工的身体健康和设备安全。送回风装置...
