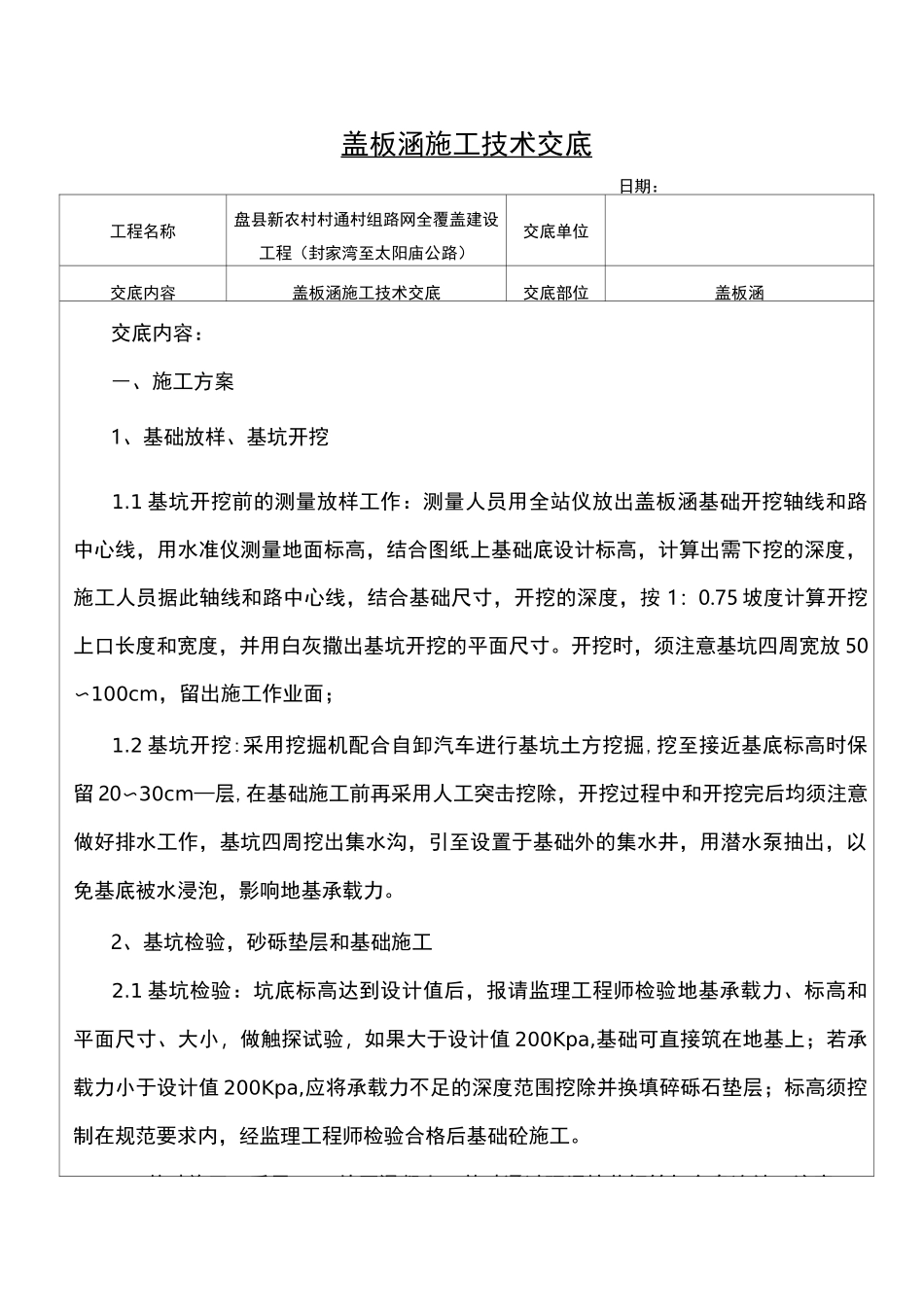

盖板涵施工技术交底 日期：工程名称盘县新农村村通村组路网全覆盖建设工程（封家湾至太阳庙公路）交底单位交底内容盖板涵施工技术交底交底部位盖板涵交底内容：―、施工方案1、基础放样、基坑开挖1.1 基坑开挖前的测量放样工作：测量人员用全站仪放出盖板涵基础开挖轴线和路中心线，用水准仪测量地面标高，结合图纸上基础底设计标高，计算出需下挖的深度，施工人员据此轴线和路中心线，结合基础尺寸，开挖的深度，按 1：0.75 坡度计算开挖上口长度和宽度，并用白灰撒出基坑开挖的平面尺寸。开挖时，须注意基坑四周宽放 50〜100cm，留出施工作业面；1.2 基坑开挖:采用挖掘机配合自卸汽车进行基坑土方挖掘,挖至接近基底标高时保留 20〜30cm—层,在基础施工前再采用人工突击挖除，开挖过程中和开挖完后均须注意做好排水工作，基坑四周挖出集水沟，引至设置于基础外的集水井，用潜水泵抽出，以免基底被水浸泡，影响地基承载力。2、基坑检验，砂砾垫层和基础施工2.1 基坑检验：坑底标高达到设计值后，报请监理工程师检验地基承载力、标高和平面尺寸、大小，做触探试验，如果大于设计值 200Kpa,基础可直接筑在地基上；若承载力小于设计值 200Kpa,应将承载力不足的深度范围挖除并换填碎砾石垫层；标高须控制在规范要求内，经监理工程师检验合格后基础砼施工。2.2 基础施工：采用 C20 片石混凝土，基础通过预埋接茬钢筋与台身连结，注意其埋置位置和埋设深度符合要求，基础立模前底标高和平面位置应经监理工程师检验合格。基础模板采用大块钢模板，拼装时，接缝处粘贴双面胶，防止浇注时漏浆，模板背肋采用钢管通过短方木或钢管支撑于坑壁固定，振动棒振捣一定要密实；基础应每隔 4〜6m 设置沉降缝一道，缝宽 2cm，填塞沥青麻絮或具有弹性的不透水材料，施工时按沉降缝的设置情况分块立模、浇筑，相邻块在沉降缝处用 2cm 厚泡沫板隔开，基础施工完成后掏出泡沫板，填塞上述材料。3、台身、台帽施工3.1 准备工作：台身设计为 C20 片石混凝土，涵台基础顶标高、轴线偏位等检验合格后，方可进行台身施工。台身施工按沉降缝分段进行，与基础的分块相对应；施工前基础与台身结合部位应作凿毛处理，凿掉表面的浮浆和松动骨料，露出带棱角的坚硬粗骨料，凿毛后将表面清理冲洗干净，经监理工程师检验合格后，方可进行下道工序。立模前用全站仪在基础上放出台身的纵横轴线，施工人员据此轴线，结合图纸结构设计尺寸和规范要求，用墨线弹出台身...
