(技术规范标准)开关柜技术规范

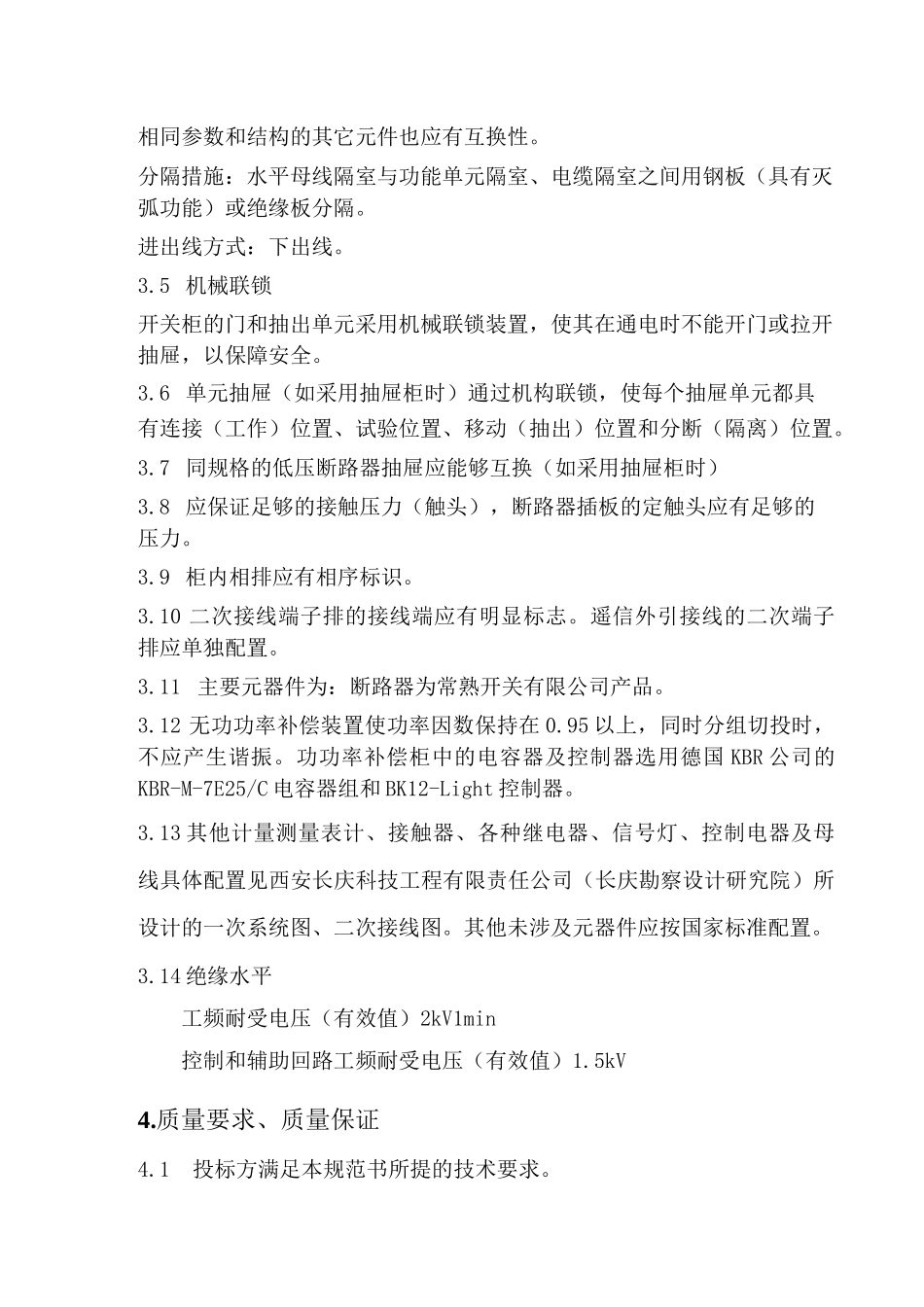

开关柜技术规范GCS 低压开关柜技术规范1、使用范围（包括环境条件、使用条件）1.1 环境条件1、气温室内最高气温 40°C室内最低气温-20C2、海拔高度：W1500m；3、湿度及污秽：日平均相对湿度：不大于 95%月平均相对湿度：不大于 90%。污秽等级：II 级4、地震烈度训度；5、周围空气应不受腐蚀性气体、水蒸汽明显污染。6、无经常性剧烈振动.2.设计、制造、检验和验收遵循的标准、规范2.1 适用技术标准:1、IEC144-63 低压开关柜和控制设备外壳的防护等级2、IEC157/1 低压断路器3、IEC269 低压熔断器4、IEC282-1 限流熔断器5、IEC73-84 指示灯和按钮颜色6、IEC391-72 绝缘导线标志7、IEC445-73 用字母数字符号识别电气接线端子和接线标记统一系统的通用原则8、IEC446-73 用颜色鉴别绝缘导线和裸导线3.设计要求开关柜技术参数：额定工作电压额定频率相数：额定电流：380V50Hz三相（三相五线制）母线按设计图2660V9、IEC757-83 颜色标示符号10、IEC60439.1-1999 低压成套开关设备和控制设备11、GB7251-1997 低压成套开关设备和控制设备12、JB-T9661-1999 低压抽出式成套开关设备上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。额定绝缘电压：工频耐受电压：雷电冲击耐受电压额定短时耐受电流（Is）：水平母线 100kA 垂直母线 50kA柜体结构国标的 GCS 系列柜中采用。柜内配置详见设计图纸及设计说明，柜体高度符合要求,其它尺寸按照设计要求。柜体采用优质冷轧钢板,板厚 2mm 以上。柜体表面采用酸洗、静电喷涂技术，颜色机色、所有铭牌均为铜或不锈钢制。3.1 框架框架的基本零件均带有固定间隔的模数孔的 C 形或其他异形框架。3.2 外壳外壳防护等级为 IP40,隔室间防护等级达 IP20。每回路出线均应标出回路名称。柜底部提供开有电缆孔的底板并带有阻燃橡皮圈3.3 母线本开关柜采用三相五线制，本柜母线应采用高导电率铜导体。柜内母线采用铜排，截面满足载流量的要求，铜排必须搪锡或镀银。水平母线安装于柜后独立的母线隔室中，表面应进行防氧化处理，根据水平母线要求的额定电流，选择铜母线的规格。PE、N 线及连接排上均开有模数孔用于电缆的连接，其安装位置应便于屏进出线电缆的连接。3.4 柜体分区相同参数的可动元件对同类型的柜应具有完全的互...
