地源热泵供暖方案

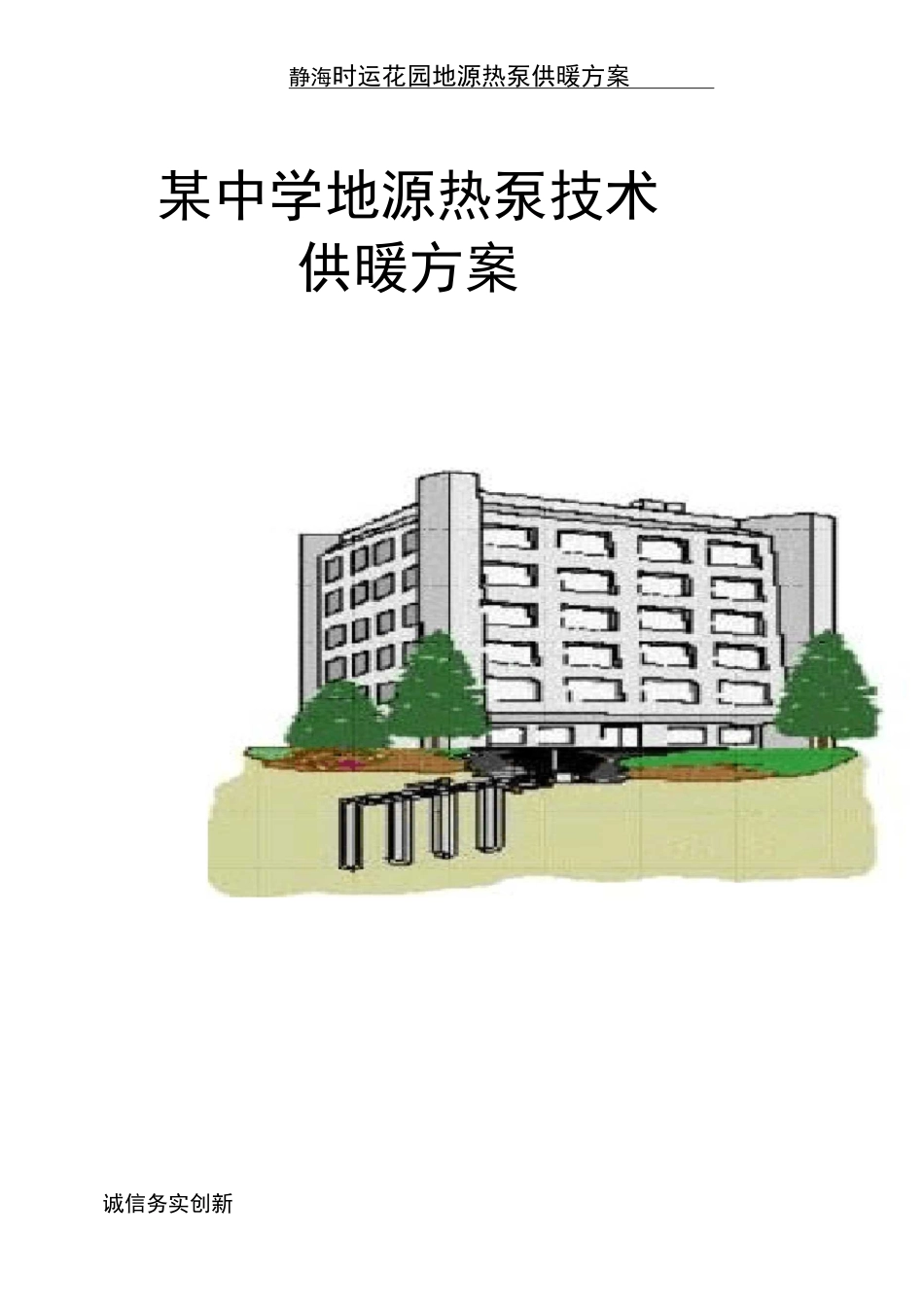

地源热泵供暖方案_第1页
1/15

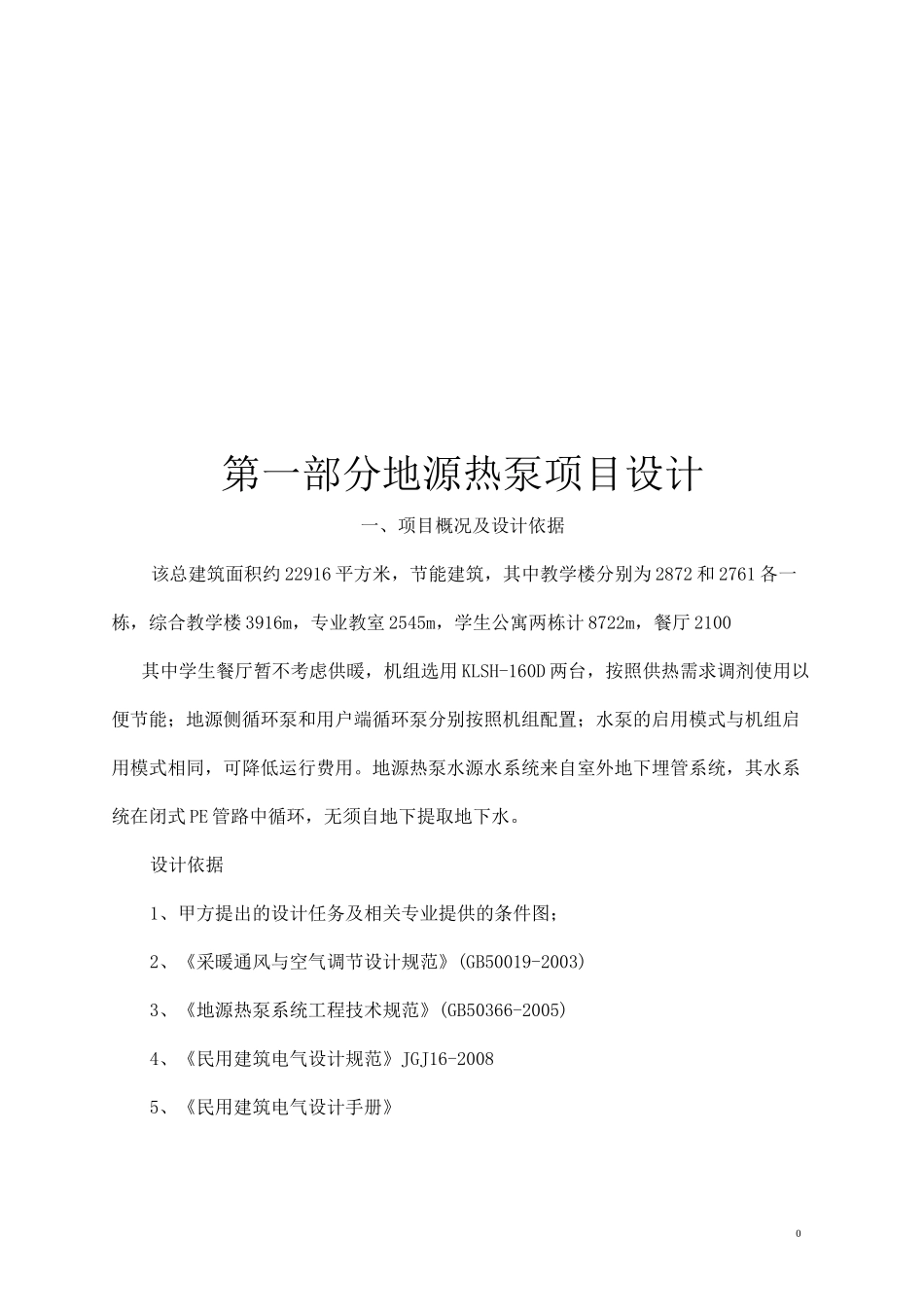

地源热泵供暖方案_第2页
2/15
地源热泵供暖方案_第3页
3/15
静海时运花园地源热泵供暖方案某中学地源热泵技术供暖方案诚信务实创新0第一部分地源热泵项目设计一、项目概况及设计依据该总建筑面积约 22916 平方米,节能建筑,其中教学楼分别为 2872 和 2761 各一栋,综合教学楼 3916m,专业教室 2545m,学生公寓两栋计 8722m,餐厅 2100其中学生餐厅暂不考虑供暖,机组选用 KLSH-160D 两台,按照供热需求调剂使用以便节能;地源侧循环泵和用户端循环泵分别按照机组配置;水泵的启用模式与机组启用模式相同,可降低运行费用。地源热泵水源水系统来自室外地下埋管系统,其水系统在闭式 PE 管路中循环,无须自地下提取地下水。设计依据1、甲方提出的设计任务及相关专业提供的条件图;2、《采暖通风与空气调节设计规范》(GB50019-2003)3、《地源热泵系统工程技术规范》(GB50366-2005)4、《民用建筑电气设计规范》JGJ16-20085、《民用建筑电气设计手册》16、《智能建筑设计规范》GB/T50314-20007、《智能建筑弱电工程设计施工图集》GBBT-4718、《建筑电气工程施工质量及验收规范》GB50303-20029、《建筑电气通用图集》92DQ110、暖通专业要求及暖通专业条件图二、方案考虑原则1、在条件允许的情况下,满足建筑物冬季采暖要求;2、在保证安全可靠的情况下,尽量节省投资费用;3、在满足使用效果的情况下,尽量节约运行费用;4、尽量满足小区不同建筑物供暖效果一致,室外管网建议采用同程式连接方式;5、对周边的环境不造成污染和破坏及地质改变。三、方案设计参数冬季供暖区域热水供回水温度根据我们过去工程实际运行经验,正常供暖供回水温度达到 35/28°C 即可满足室内 18°C 以上要求,实际系统供暖热水温度最高可达到45/40°C,完全满足冬季恶劣气候供暖需求。四、方案设计说明1、充分考虑建筑物的使用特点,合理配置冷热量。2、根据建筑物的建筑特点,住宅楼采用地板采暖。3、取暖热源由地源热泵机组提供,其特点如下:•标准设计按照国际标准,结合中国实际国情设计,切实满足用户要求;•部件优良进口压缩机及制冷部件,配合进口控制器,保证机组品质优良;•性能卓越计算机辅助优化设计,机组在任何工况下均处于最佳运行状态;2•热泵技术可提供 7-52C 系统冷热水;•节水性能地源侧进水温差可达 5C,较同行业产品节水 20-30%;•水源技术可广泛采用各类地温条件;•操作简便全电脑控制,并有备用手动操作系统,不需专人值守;•安全可靠采用电脑控制和多重保护,整机运行安全可靠。•...
