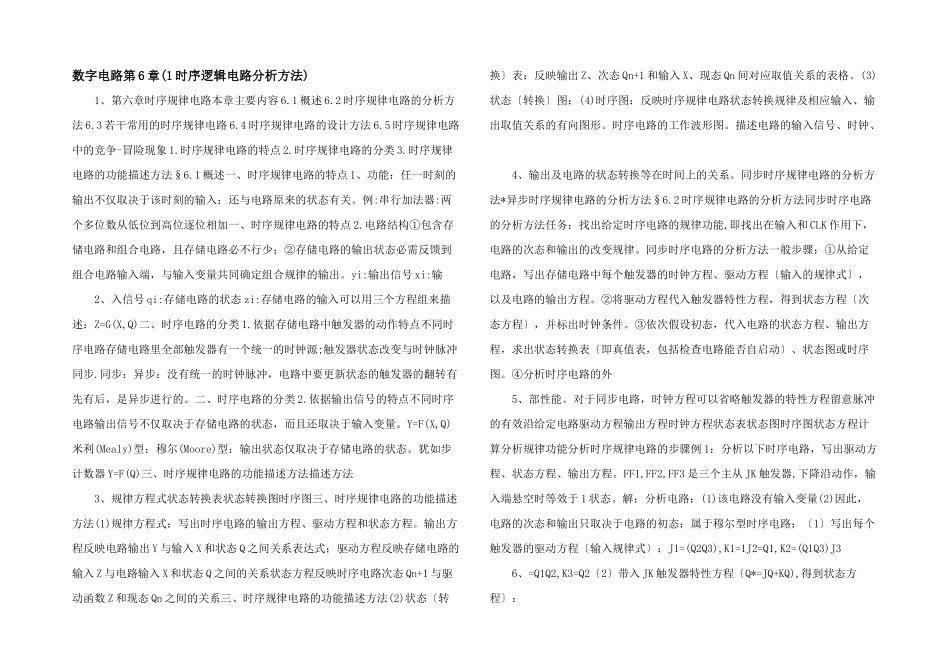

数字电路第 6 章(1 时序逻辑电路分析方法) 1、第六章时序规律电路本章主要内容 6.1 概述 6.2 时序规律电路的分析方法 6.3 若干常用的时序规律电路 6.4 时序规律电路的设计方法 6.5 时序规律电路中的竞争-冒险现象 1.时序规律电路的特点 2.时序规律电路的分类 3.时序规律电路的功能描述方法§6.1 概述一、时序规律电路的特点 1、功能：任一时刻的输出不仅取决于该时刻的输入；还与电路原来的状态有关。例:串行加法器:两个多位数从低位到高位逐位相加一、时序规律电路的特点 2.电路结构①包含存储电路和组合电路，且存储电路必不行少；②存储电路的输出状态必需反馈到组合电路输入端，与输入变量共同确定组合规律的输出。yi:输出信号 xi:输 2、入信号 qi:存储电路的状态 zi:存储电路的输入可以用三个方程组来描述：Z=G(X,Q)二、时序电路的分类 1.依据存储电路中触发器的动作特点不同时序电路存储电路里全部触发器有一个统一的时钟源;触发器状态改变与时钟脉冲同步.同步：异步：没有统一的时钟脉冲，电路中要更新状态的触发器的翻转有先有后，是异步进行的。二、时序电路的分类 2.依据输出信号的特点不同时序电路输出信号不仅取决于存储电路的状态，而且还取决于输入变量。Y=F(X,Q)米利(Mealy)型：穆尔(Moore)型：输出状态仅取决于存储电路的状态。犹如步计数器 Y=F(Q)三、时序规律电路的功能描述方法描述方法 3、规律方程式状态转换表状态转换图时序图三、时序规律电路的功能描述方法(1)规律方程式：写出时序电路的输出方程、驱动方程和状态方程。输出方程反映电路输出 Y 与输入 X 和状态 Q 之间关系表达式；驱动方程反映存储电路的输入 Z 与电路输入 X 和状态 Q 之间的关系状态方程反映时序电路次态 Qn+1 与驱动函数 Z 和现态 Qn 之间的关系三、时序规律电路的功能描述方法(2)状态〔转换〕表：反映输出 Z、次态 Qn+1 和输入 X、现态 Qn 间对应取值关系的表格。(3)状态〔转换〕图：(4)时序图：反映时序规律电路状态转换规律及相应输入、输出取值关系的有向图形。时序电路的工作波形图。描述电路的输入信号、时钟、 4、输出及电路的状态转换等在时间上的关系。同步时序规律电路的分析方法*异步时序规律电路的分析方法§6.2 时序规律电路的分析方法同步时序电路的分析方法任务：找出给定时序电路的规律功能,即找出在输入和 CLK 作用下，电路的次态和输出的改变规律。同步时序电路的分析方法一...
