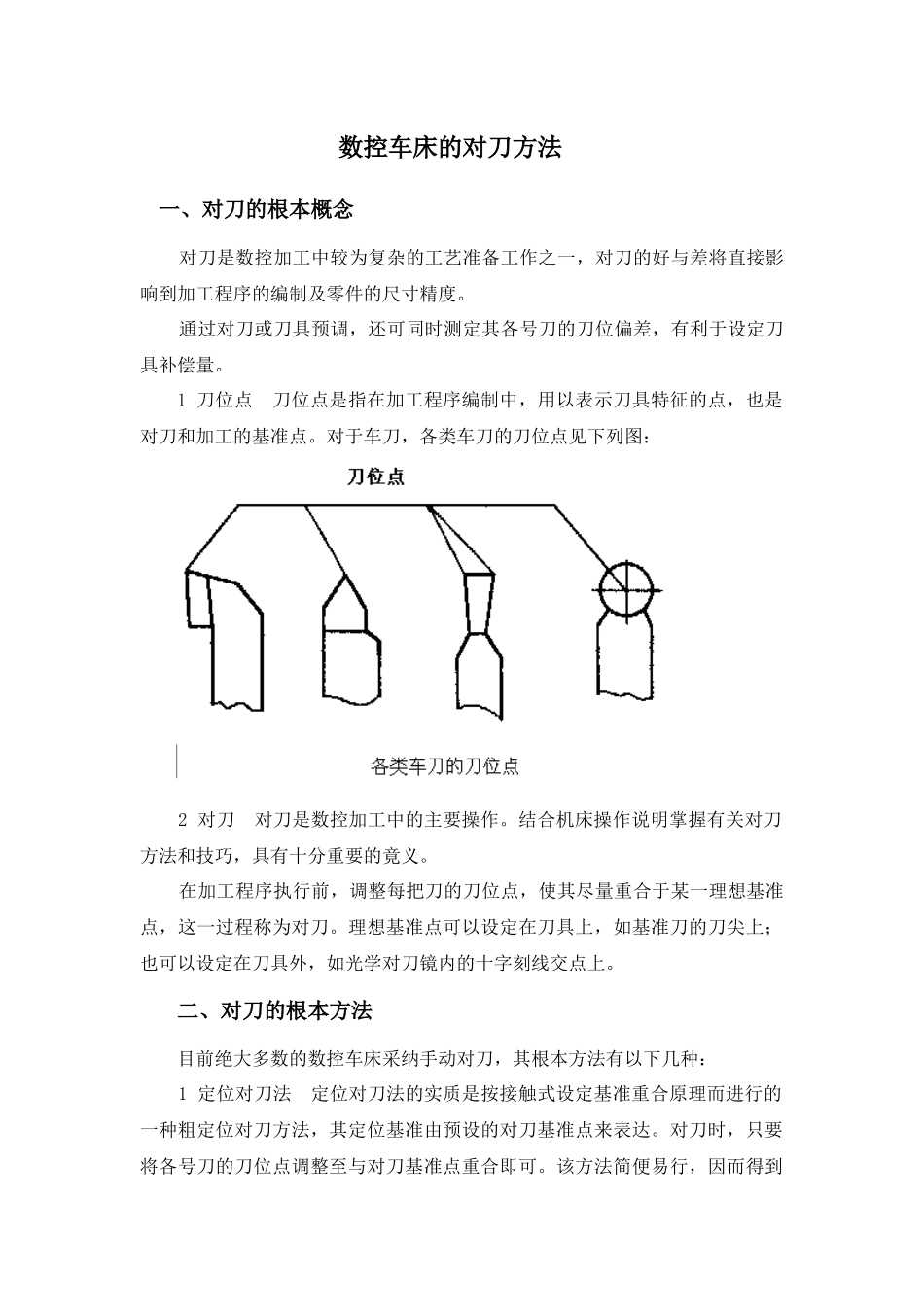

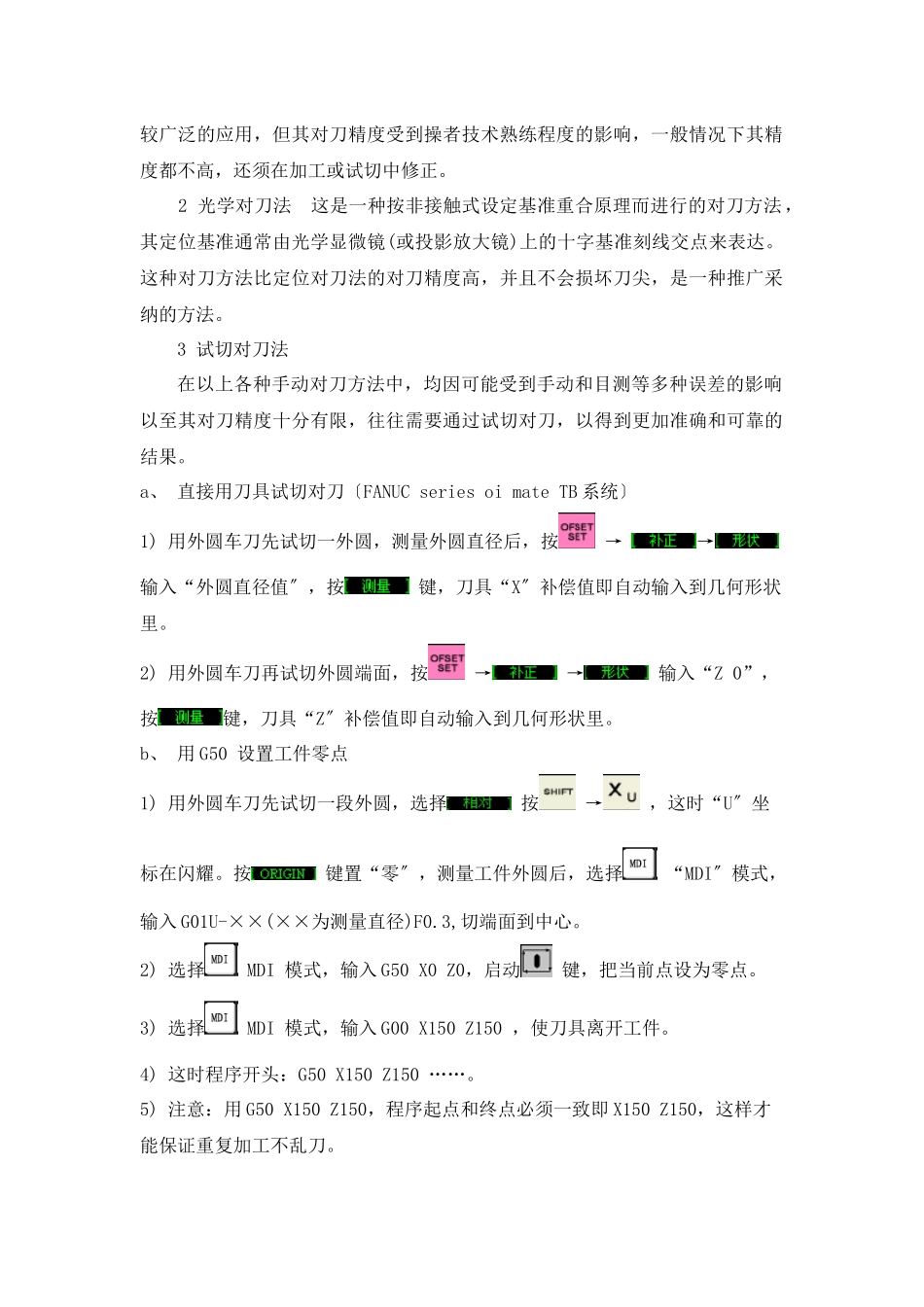

数控车床的对刀方法 一、对刀的根本概念 对刀是数控加工中较为复杂的工艺准备工作之一，对刀的好与差将直接影响到加工程序的编制及零件的尺寸精度。 通过对刀或刀具预调，还可同时测定其各号刀的刀位偏差，有利于设定刀具补偿量。1 刀位点 刀位点是指在加工程序编制中，用以表示刀具特征的点，也是对刀和加工的基准点。对于车刀，各类车刀的刀位点见下列图： 2 对刀 对刀是数控加工中的主要操作。结合机床操作说明掌握有关对刀方法和技巧，具有十分重要的竟义。 在加工程序执行前，调整每把刀的刀位点，使其尽量重合于某一理想基准点，这一过程称为对刀。理想基准点可以设定在刀具上，如基准刀的刀尖上；也可以设定在刀具外，如光学对刀镜内的十字刻线交点上。二、对刀的根本方法目前绝大多数的数控车床采纳手动对刀，其根本方法有以下几种： 1 定位对刀法 定位对刀法的实质是按接触式设定基准重合原理而进行的一种粗定位对刀方法，其定位基准由预设的对刀基准点来表达。对刀时，只要将各号刀的刀位点调整至与对刀基准点重合即可。该方法简便易行，因而得到较广泛的应用，但其对刀精度受到操者技术熟练程度的影响，一般情况下其精度都不高，还须在加工或试切中修正。 2 光学对刀法 这是一种按非接触式设定基准重合原理而进行的对刀方法，其定位基准通常由光学显微镜(或投影放大镜)上的十字基准刻线交点来表达。这种对刀方法比定位对刀法的对刀精度高，并且不会损坏刀尖，是一种推广采纳的方法。3 试切对刀法 在以上各种手动对刀方法中，均因可能受到手动和目测等多种误差的影响以至其对刀精度十分有限，往往需要通过试切对刀，以得到更加准确和可靠的结果。a、 直接用刀具试切对刀〔FANUC series oi mate TB 系统〕1) 用外圆车刀先试切一外圆，测量外圆直径后，按 → → 输入“外圆直径值〞，按 键，刀具“X〞补偿值即自动输入到几何形状里。2) 用外圆车刀再试切外圆端面，按 → → 输入“Z 0”， 按键，刀具“Z〞补偿值即自动输入到几何形状里。b、 用 G50 设置工件零点1) 用外圆车刀先试切一段外圆，选择 按 → ，这时“U〞坐标在闪耀。按 键置“零〞，测量工件外圆后，选择 “MDI〞模式，输入 G01U-××(××为测量直径)F0.3,切端面到中心。2) 选择 MDI 模式，输入 G50 X0 Z0，启动 键，把当前点设为零点。3) 选择 MDI 模式，输入 G00 X150 Z150 ，使刀具离开工件。4) 这时程序开头...
