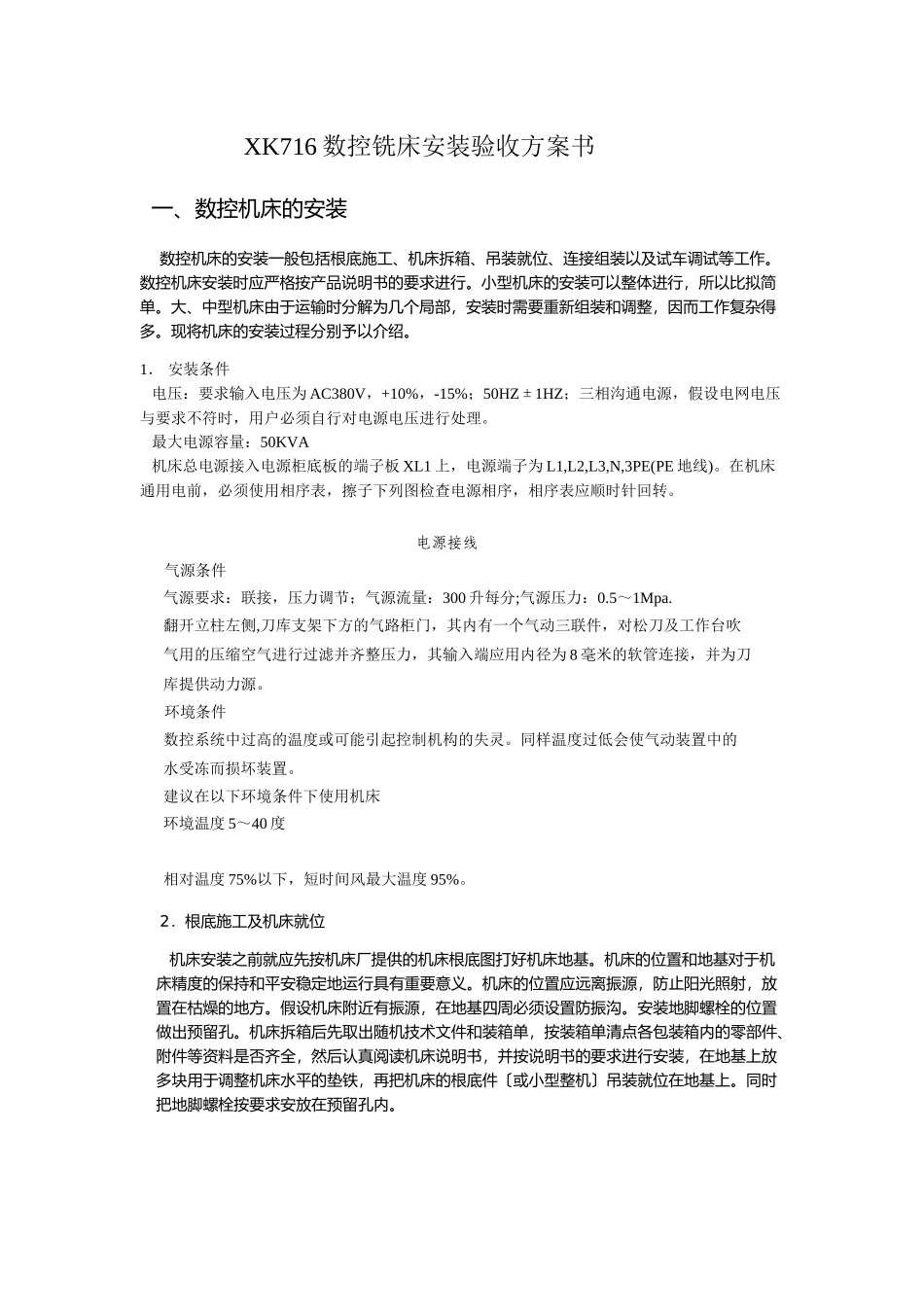

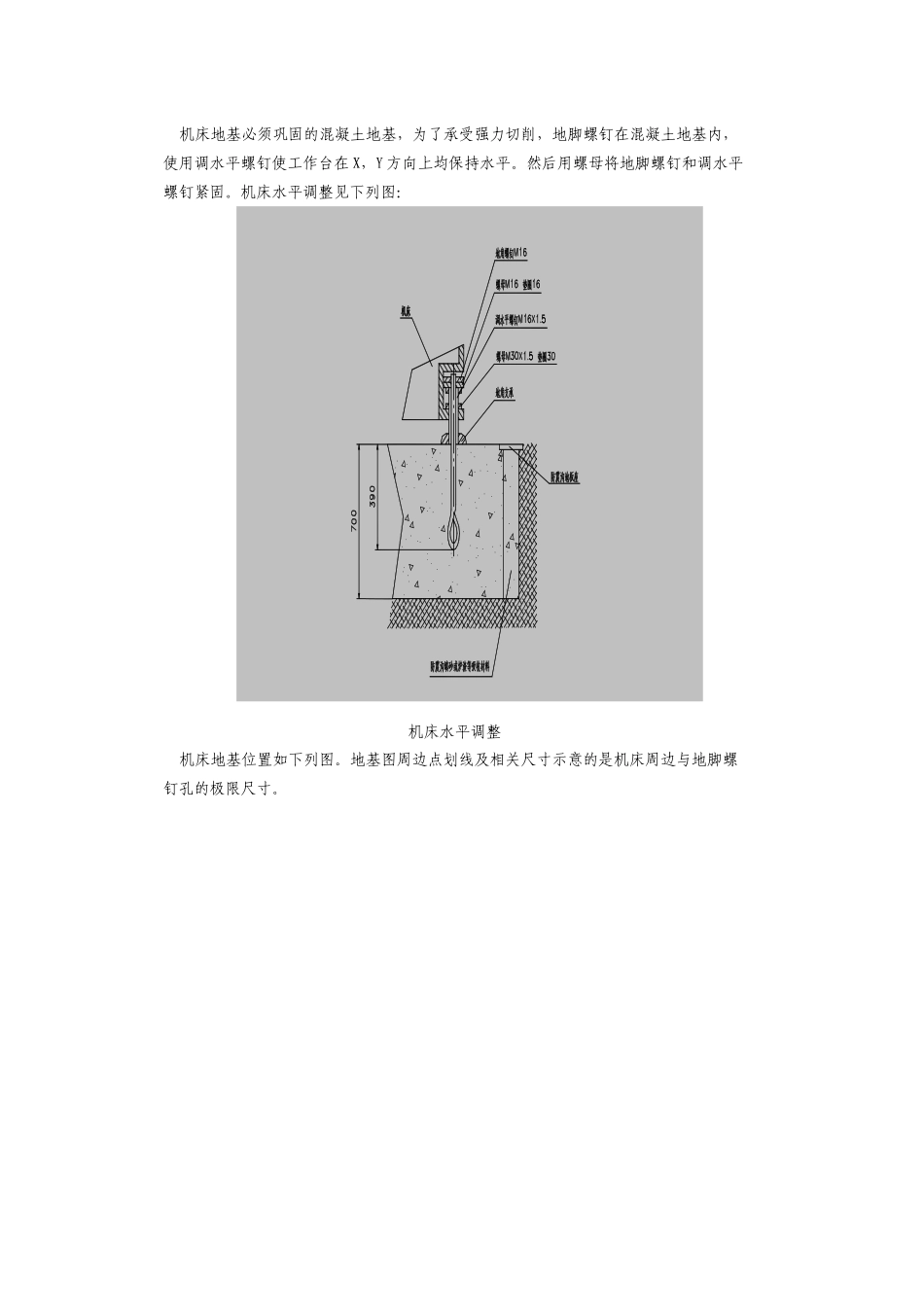

XK716 数控铣床安装验收方案书 一、数控机床的安装 数控机床的安装一般包括根底施工、机床拆箱、吊装就位、连接组装以及试车调试等工作。数控机床安装时应严格按产品说明书的要求进行。小型机床的安装可以整体进行，所以比拟简单。大、中型机床由于运输时分解为几个局部，安装时需要重新组装和调整，因而工作复杂得多。现将机床的安装过程分别予以介绍。1． 安装条件 电压：要求输入电压为 AC380V，+10%，-15%；50HZ±1HZ；三相沟通电源，假设电网电压与要求不符时，用户必须自行对电源电压进行处理。 最大电源容量：50KVA 机床总电源接入电源柜底板的端子板 XL1 上，电源端子为 L1,L2,L3,N,3PE(PE 地线)。在机床通用电前，必须使用相序表，擦子下列图检查电源相序，相序表应顺时针回转。 电源接线气源条件气源要求：联接，压力调节；气源流量：300 升每分;气源压力：0.5～1Mpa.翻开立柱左侧,刀库支架下方的气路柜门，其内有一个气动三联件，对松刀及工作台吹气用的压缩空气进行过滤并齐整压力，其输入端应用内径为 8 毫米的软管连接，并为刀库提供动力源。环境条件数控系统中过高的温度或可能引起控制机构的失灵。同样温度过低会使气动装置中的水受冻而损坏装置。建议在以下环境条件下使用机床环境温度 5～40 度相对温度 75%以下，短时间风最大温度 95%。 2．根底施工及机床就位 机床安装之前就应先按机床厂提供的机床根底图打好机床地基。机床的位置和地基对于机床精度的保持和平安稳定地运行具有重要意义。机床的位置应远离振源，防止阳光照射，放置在枯燥的地方。假设机床附近有振源，在地基四周必须设置防振沟。安装地脚螺栓的位置做出预留孔。机床拆箱后先取出随机技术文件和装箱单，按装箱单清点各包装箱内的零部件、附件等资料是否齐全，然后认真阅读机床说明书，并按说明书的要求进行安装，在地基上放多块用于调整机床水平的垫铁，再把机床的根底件〔或小型整机〕吊装就位在地基上。同时把地脚螺栓按要求安放在预留孔内。机床地基必须巩固的混凝土地基，为了承受强力切削，地脚螺钉在混凝土地基内，使用调水平螺钉使工作台在 X，Y 方向上均保持水平。然后用螺母将地脚螺钉和调水平螺钉紧固。机床水平调整见下列图： 机床水平调整机床地基位置如下列图。地基图周边点划线及相关尺寸示意的是机床周边与地脚螺钉孔的极限尺寸。 机床基地图 机床连接组装是指将各分散的机床部件重新组装成整机的过程。如主床身与加...
