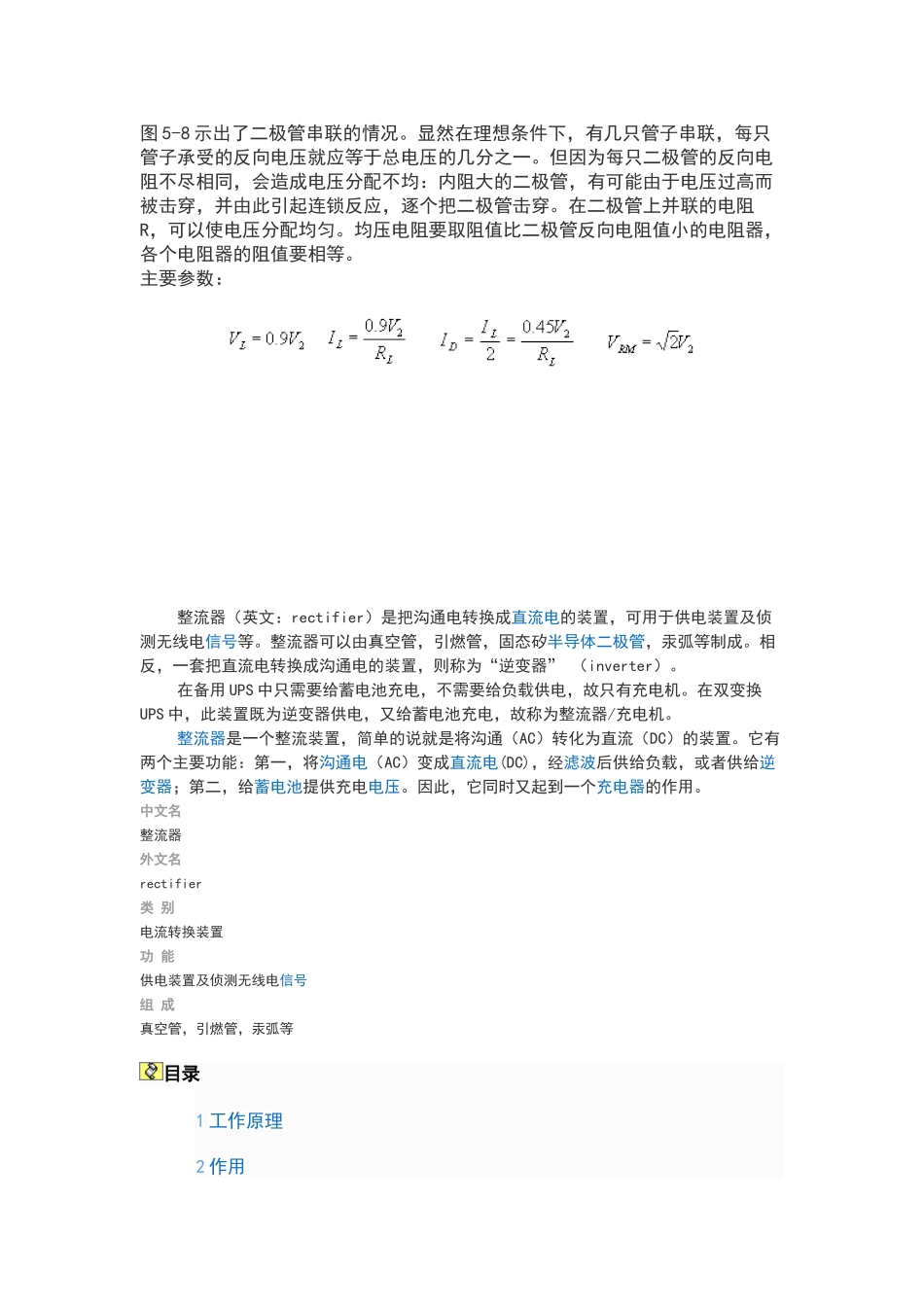

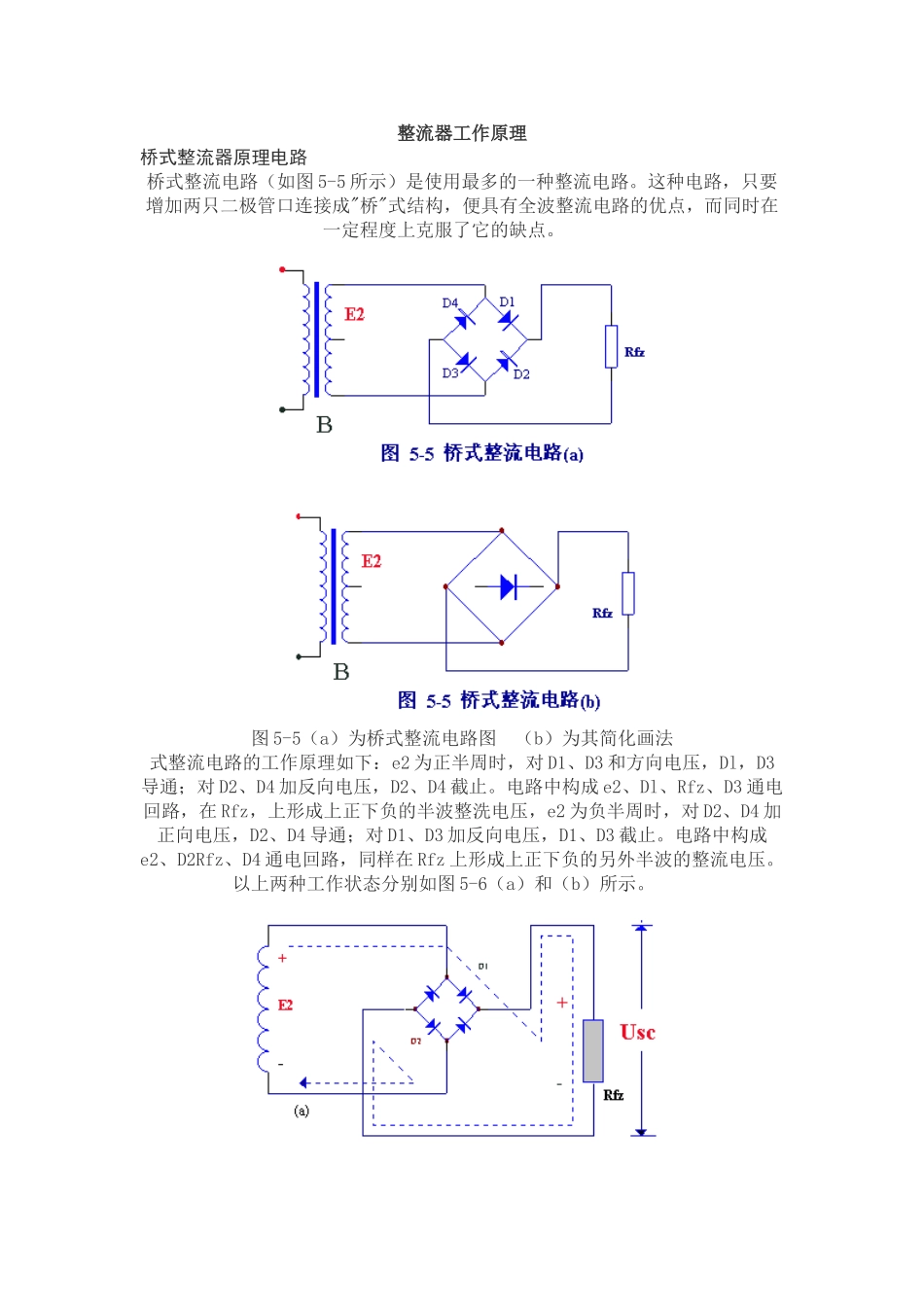

整流器工作原理桥式整流器原理电路桥式整流电路（如图 5-5 所示）是使用最多的一种整流电路。这种电路，只要增加两只二极管口连接成"桥"式结构，便具有全波整流电路的优点，而同时在一定程度上克服了它的缺点。 图 5-5（a）为桥式整流电路图 （b）为其简化画法式整流电路的工作原理如下：e2 为正半周时，对 D1、D3 和方向电压，Dl，D3导通；对 D2、D4 加反向电压，D2、D4 截止。电路中构成 e2、Dl、Rfz、D3 通电回路，在 Rfz，上形成上正下负的半波整洗电压，e2 为负半周时，对 D2、D4 加正向电压，D2、D4 导通；对 D1、D3 加反向电压，D1、D3 截止。电路中构成e2、D2Rfz、D4 通电回路，同样在 Rfz 上形成上正下负的另外半波的整流电压。以上两种工作状态分别如图 5-6（a）和（b）所示。 图 5-6 桥式整流电路的工作原理示意图如此重复下去，结果在 Rfz，上便得到全波整流电压。其波形图和全波整流波形图是一样的。从图 5-6 中还不难看出，桥式电路中每只二极管承受的反向电压等于变压器次级电压的最大值，比全波整流电路小一半。桥式整流电路的整流效率和直流输出与全波整流电路相同，变压器的利用率最高。现在常用的全桥整流，不用单独的四只二极管而用一只全桥，其中包括四只二极管，但是要标清符号，有沟通符号的两端接变压器输出，+、-两端接入整流电路。需要特别指出的是，二极管作为整流元件，要根据不同的整流方式和负载大小加以选择。如选择不当，则或者不能安全工作，甚至烧了管子；或者大材小用，造成浪费。表 5-1 所列参数可供选择二极管时参考。另外，在高电压或大电流的情况下，假如手头没有承受高电压或整定大电滤的整流元件，可以把二极管串联或并联起来使用。 图 5-7 示出了二极管并联的情况：两只二极管并联、每只分担电路总电流的一半口三只二极管并联，每只分担电路总电流的三分之一。总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。这种均流电阻 R 一般选用零点几欧至几十欧的电阻器。电流越大，R 应选得越小。 图 5-8 示出了二极管串联的情况。显然在理想条件下，有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。但因为每只二极管的反向...
