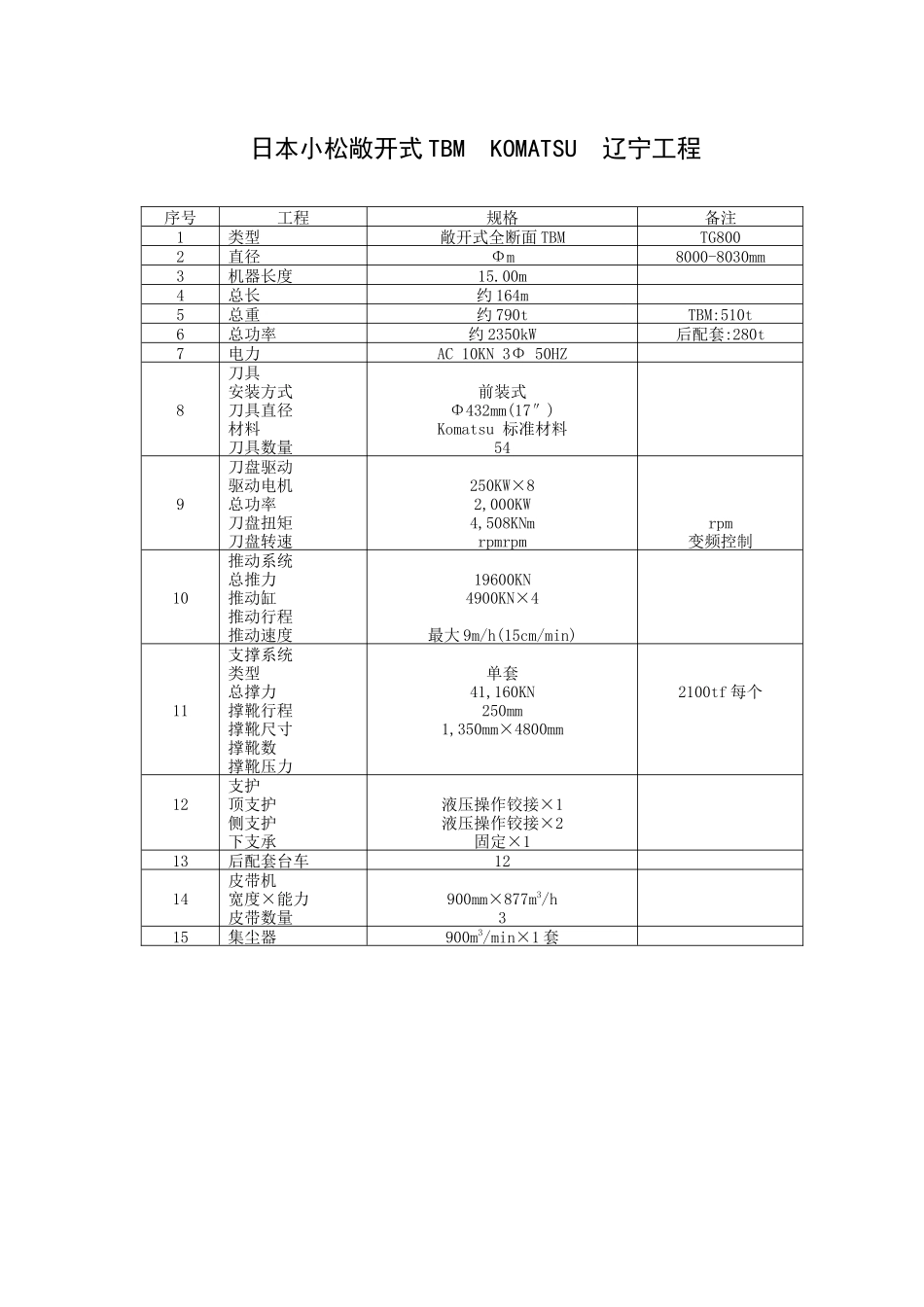

日本小松敞开式 TBM KOMATSU 辽宁工程序号工程规格备注1类型敞开式全断面 TBMTG8002直径Φm8000-8030mm3机器长度15.00m4总长约 164m5总重约 790tTBM:510t6总功率约 2350kW后配套:280t7电力AC 10KN 3Φ 50HZ8刀具安装方式刀具直径材料刀具数量前装式Φ432mm(17″)Komatsu 标准材料549刀盘驱动驱动电机总功率刀盘扭矩刀盘转速250KW×82,000KW4,508KNmrpmrpmrpm变频控制10推动系统总推力推动缸推动行程推动速度19600KN4900KN×4最大 9m/h(15cm/min)11支撑系统类型总撑力撑靴行程撑靴尺寸撑靴数撑靴压力单套41,160KN250mm1,350mm×4800mm2100tf 每个12支护顶支护侧支护下支承液压操作铰接×1液压操作铰接×2固定×113后配套台车1214皮带机宽度×能力皮带数量900mm×877m3/h315集尘器900m3/min×1 套类型滤刀前装式铲碴斗数8刀盘扭矩4508KNmat 30HZ4508JNm48HZ3606KNm60HZ2885KNm75HZ刀盘转速2.6rpm刀具类型单刀圈(正刀、边刀)双刀圈总直径432mm432mm刀圈数50454刀体数50250类型电驱动主轴承大型滚子轴承电机功率250×8=2000KW起动变频控制总推力推动缸数量推动缸推力推动速度推动行程19600KN4 套4900KN/套m/h(15cm/min)m主支撑 类型安装于主梁,水平撑紧 总撑紧力41,160KN 撑紧力左右各 20580KN 撑靴行程+250,-450mm 撑靴尺寸1,350mm×4,800mm 撑靴压力 撑靴数量2主梁 类型箱型,内置皮带,带后支承 行程m后支承 类型Outrigger 支承力1176KN×2 行程800mm顶支护 类型铰接 覆盖角度110° 支撑力450t 行程200(+100,-100)mm侧支护 类型铰接 支撑力250t 撑靴压力 行程200(+100,-100)下支护 类型固定式 撑靴压力皮带机位置带宽(mm)带速(m/min)长度(m)电机功率(KW)能力(m3/h)900900900170170170约 20约 50约 23223022877877877操作室 类型:封闭式、人工操作后配套台车长度(m)设备备注10,000材料堆放空间,集尘器,注浆泵(可选),砂贮存箱(可选)10,000泵,油箱,阀支架,电气柜10,000混凝土喷射装置(可选)10,000高压变压器,材料存放空间贮藏间10,000会议室,休息间,电缆存放空间,连续皮带机尾段(可选)总 70,000加利福尼亚道岔,照明后配套连接梁(桥):： 类型：桁架桥/皮带机，电缆，管道，风管其它钢拱架安装器 类型：旋转 动力：液压 举开：铰接、液压操纵 横向：液压盘形滚刀及钢拱吊运装置 单轨吊机集尘器 类型：干式 1 个 集尘能力：900m3/min 风机：55KW 2 个 链条输送机： 1 个液压铲〔可选〕 3/套混...
