发电汽轮机检修方案

发电汽轮机检修方案_第1页
1/21

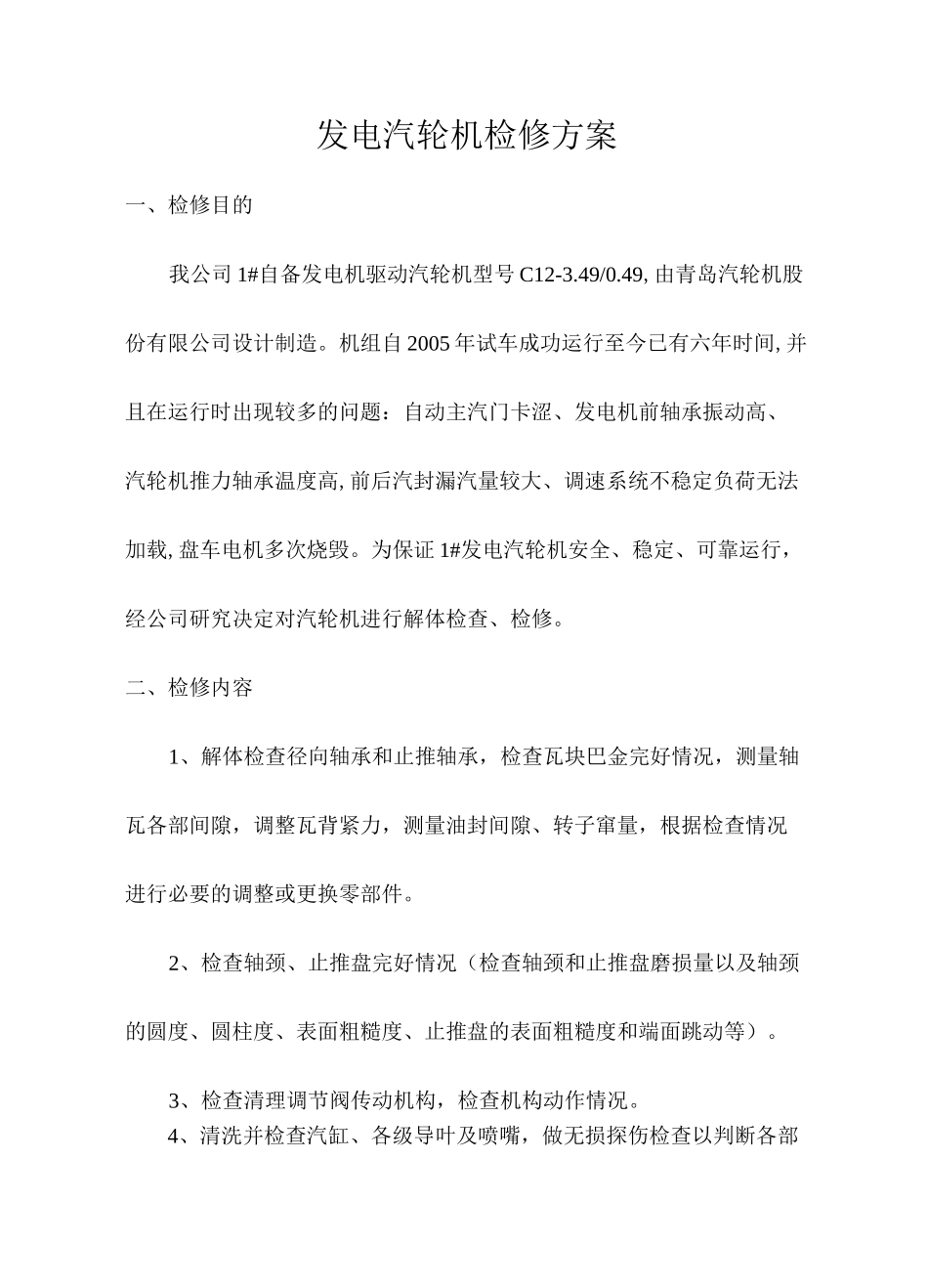

发电汽轮机检修方案_第2页
2/21

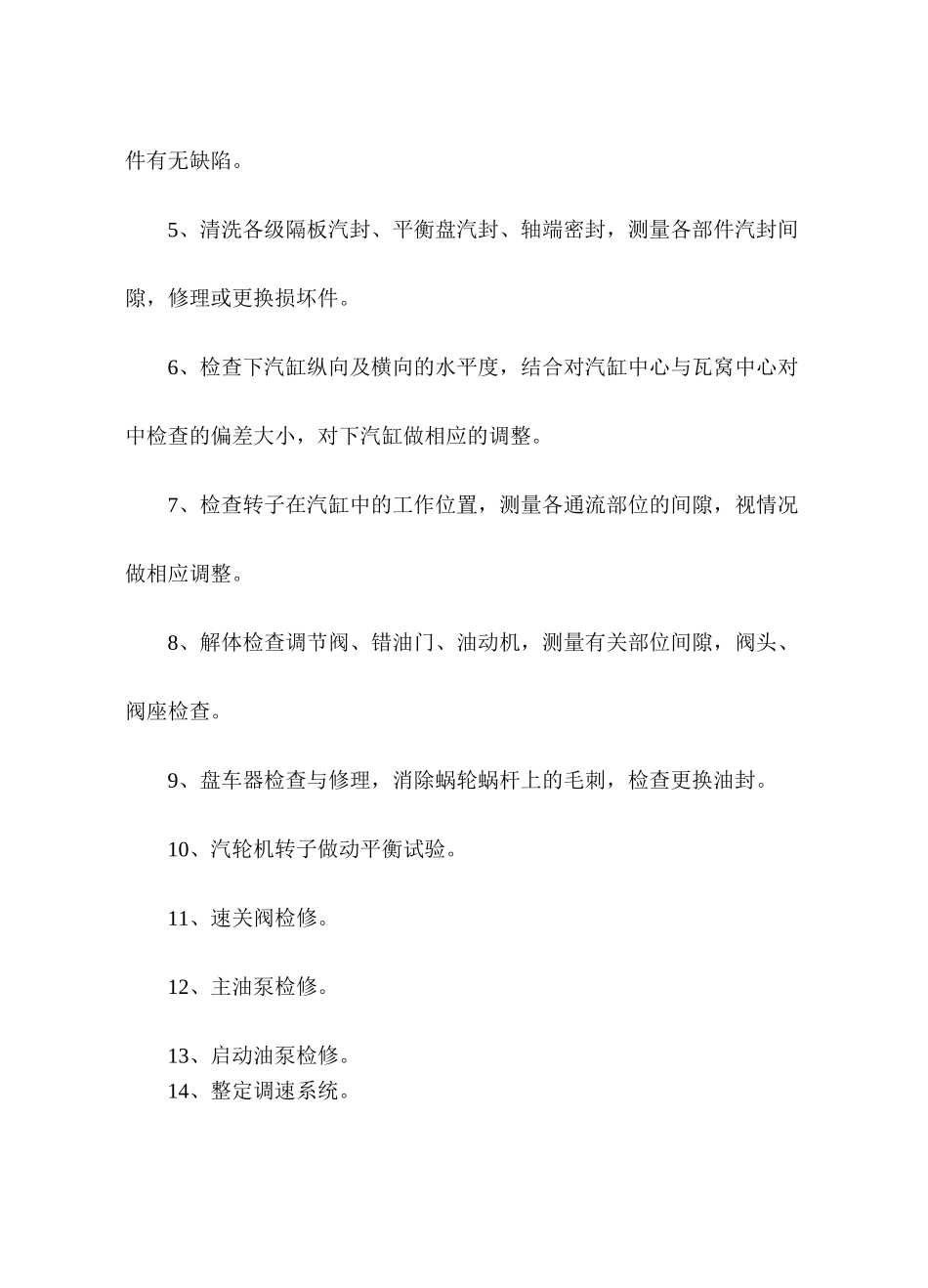

发电汽轮机检修方案_第3页
3/21
神华神木化工有限公司SHENiHOASHENMUCHEMICALCOMLTD2011 年度一期装置大检修空分车间发电汽轮机检修方案编制:审核:审定:批准:_年_月_日发电汽轮机检修方案一、检修目的我公司 1#自备发电机驱动汽轮机型号 C12-3.49/0.49,由青岛汽轮机股份有限公司设计制造。机组自 2005 年试车成功运行至今已有六年时间,并且在运行时出现较多的问题:自动主汽门卡涩、发电机前轴承振动高、汽轮机推力轴承温度高,前后汽封漏汽量较大、调速系统不稳定负荷无法加载,盘车电机多次烧毁。为保证 1#发电汽轮机安全、稳定、可靠运行,经公司研究决定对汽轮机进行解体检查、检修。二、检修内容1、解体检查径向轴承和止推轴承,检查瓦块巴金完好情况,测量轴瓦各部间隙,调整瓦背紧力,测量油封间隙、转子窜量,根据检查情况进行必要的调整或更换零部件。2、检查轴颈、止推盘完好情况(检查轴颈和止推盘磨损量以及轴颈的圆度、圆柱度、表面粗糙度、止推盘的表面粗糙度和端面跳动等)。3、检查清理调节阀传动机构,检查机构动作情况。4、清洗并检查汽缸、各级导叶及喷嘴,做无损探伤检查以判断各部件有无缺陷。5、清洗各级隔板汽封、平衡盘汽封、轴端密封,测量各部件汽封间隙,修理或更换损坏件。6、检查下汽缸纵向及横向的水平度,结合对汽缸中心与瓦窝中心对中检查的偏差大小,对下汽缸做相应的调整。7、检查转子在汽缸中的工作位置,测量各通流部位的间隙,视情况做相应调整。8、解体检查调节阀、错油门、油动机,测量有关部位间隙,阀头、阀座检查。9、盘车器检查与修理,消除蜗轮蜗杆上的毛刺,检查更换油封。10、汽轮机转子做动平衡试验。11、速关阀检修。12、主油泵检修。13、启动油泵检修。14、整定调速系统。15、清理润滑油箱。16、更换润滑油。17、更换润滑油过滤器。三、检修步骤1 拆卸程序1.1、拆除汽轮机机壳保温层,拆时需要一层一层地拆。1.2、仪表工拆除机体、轴承座上面的探头等有关仪表元件,注意保护好仪表接线、探头和管线。1.3、拆除阻碍检修的油、汽管线,封好所有开口,做好复位标志。1.4、拆除联轴器外壳,拆开联轴器,联轴器两端用记号笔做好标记便于恢复联轴器,保管好零部件并做好各零部件标记,以免复位时破坏原始动平衡。1.5、拆下连接调速汽门和油动机的连杆,拆前记下两端的距离,确定好调速汽门的高度。1.6、拆除前轴承箱上盖,拆去轴承座上盖,拆去径向轴承的上半部分,止推轴承的上半部分也拆下来,拆去汽轮机的后轴承座上盖,...
