机械设计课程设计二级直齿圆柱齿轮减速器设计说明书1

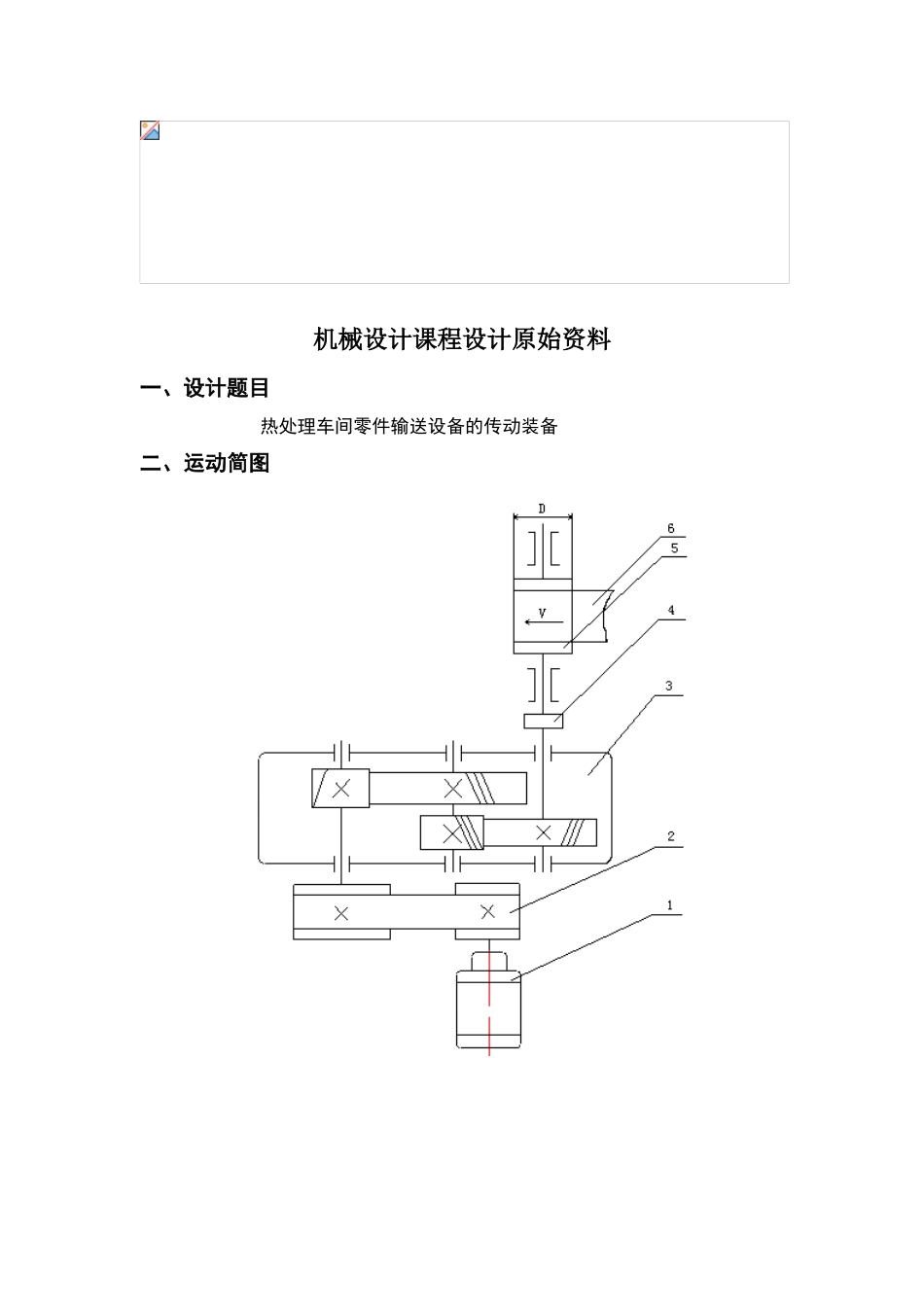

机械设计课程设计二级直齿圆柱齿轮减速器设计说明书1_第1页
1/51

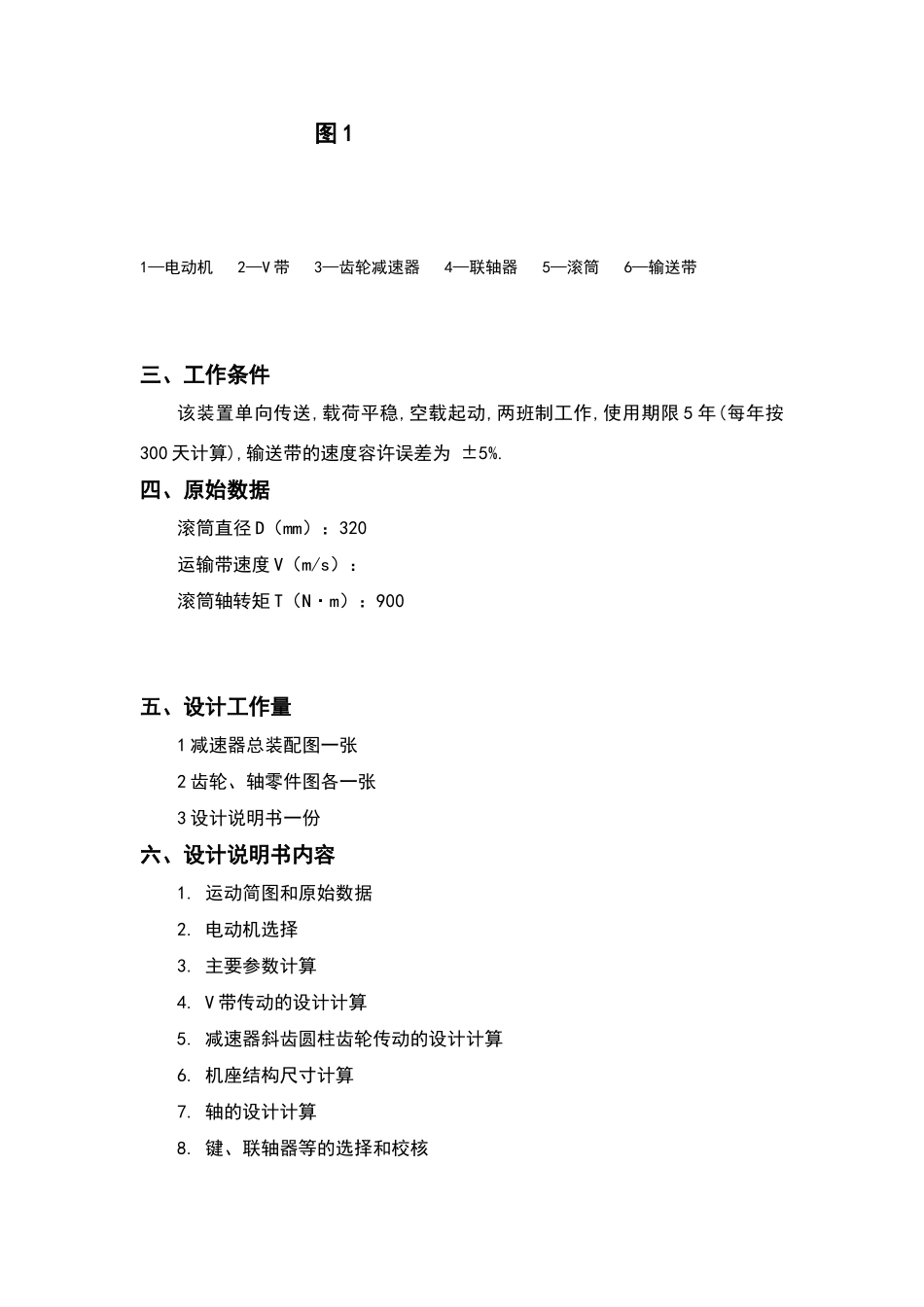

机械设计课程设计二级直齿圆柱齿轮减速器设计说明书1_第2页
2/51
机械设计课程设计二级直齿圆柱齿轮减速器设计说明书1_第3页
3/51
机械设计课程设计原始资料一、设计题目热处理车间零件输送设备的传动装备二、运动简图 图 11—电动机 2—V 带 3—齿轮减速器 4—联轴器 5—滚筒 6—输送带三、工作条件该装置单向传送,载荷平稳,空载起动,两班制工作,使用期限 5 年(每年按300 天计算),输送带的速度容许误差为 ±5%.四、原始数据滚筒直径 D(mm):320运输带速度 V(m/s):滚筒轴转矩 T(N·m):900五、设计工作量1 减速器总装配图一张2 齿轮、轴零件图各一张3 设计说明书一份六、设计说明书内容1. 运动简图和原始数据2. 电动机选择3. 主要参数计算4. V 带传动的设计计算5. 减速器斜齿圆柱齿轮传动的设计计算6. 机座结构尺寸计算7. 轴的设计计算8. 键、联轴器等的选择和校核9. 滚动轴承及密封的选择和校核 10. 润滑材料及齿轮、轴承的润滑方法11. 齿轮、轴承配合的选择12. 参考文献七、设计要求1. 各设计阶段完成后,需经指导老师批阅同意后方能进行下阶段的设计;2. 在指定的教室内进行设计. 一. 电动机的选择一、电动机输入功率 二、电动机输出功率其中总效率为查表可得 Y132S-4 符合要求,故选用它。 Y132S-4(同步转速,4 极)的相关参数 表 1额定功率满载转速堵转转矩额定转矩最大转矩额定转矩质量二. 主要参数的计算一、确定总传动比和分配各级传动比传动装置的总传动比查表可得 V 带传动单级传动比常用值 2~4,圆柱齿轮传动单级传动比常用值为 3~5,展开式二级圆柱齿轮减速器。初分传动比为,,。二、计算传动装置的运动和动力参数 本装置从电动机到工作机有三轴,依次为Ⅰ,Ⅱ,Ⅲ轴,则1、各轴转速2、各轴功率3、各轴转矩表 2项目电机轴高速轴Ⅰ中间轴Ⅱ低速轴Ⅲ转速1440576功率 转矩 传动比效率 三 V 带传动的设计计算一、确定计算功率查表可得工作情况系数故二、选择 V 带的带型根据,由图可得选用 A 型带。三、确定带轮的基准直径并验算带速1、初选小带轮的基准直径。查表 8-6 和 8-8 可得选取小带轮的基准直径2、验算带速按计算式验算带的速度因为,故此带速合适。3、计算大带轮的基准直径按式(8-15a)计算大带轮的基准直径根据教材表 8-8,圆整得 。4、确定 V 带的中心距和基准直径(1)按计算式初定中心距 (2)按计算式计算所需的基准长度=1364mm查表可选带的基准长度(3)按计算式计算实际中心距中心距的变化范围为。5、验算小带轮上的包角6、计算带的根数(1)计算单根 V 带的额定功率由查表可...
