构架施工梯施工方案

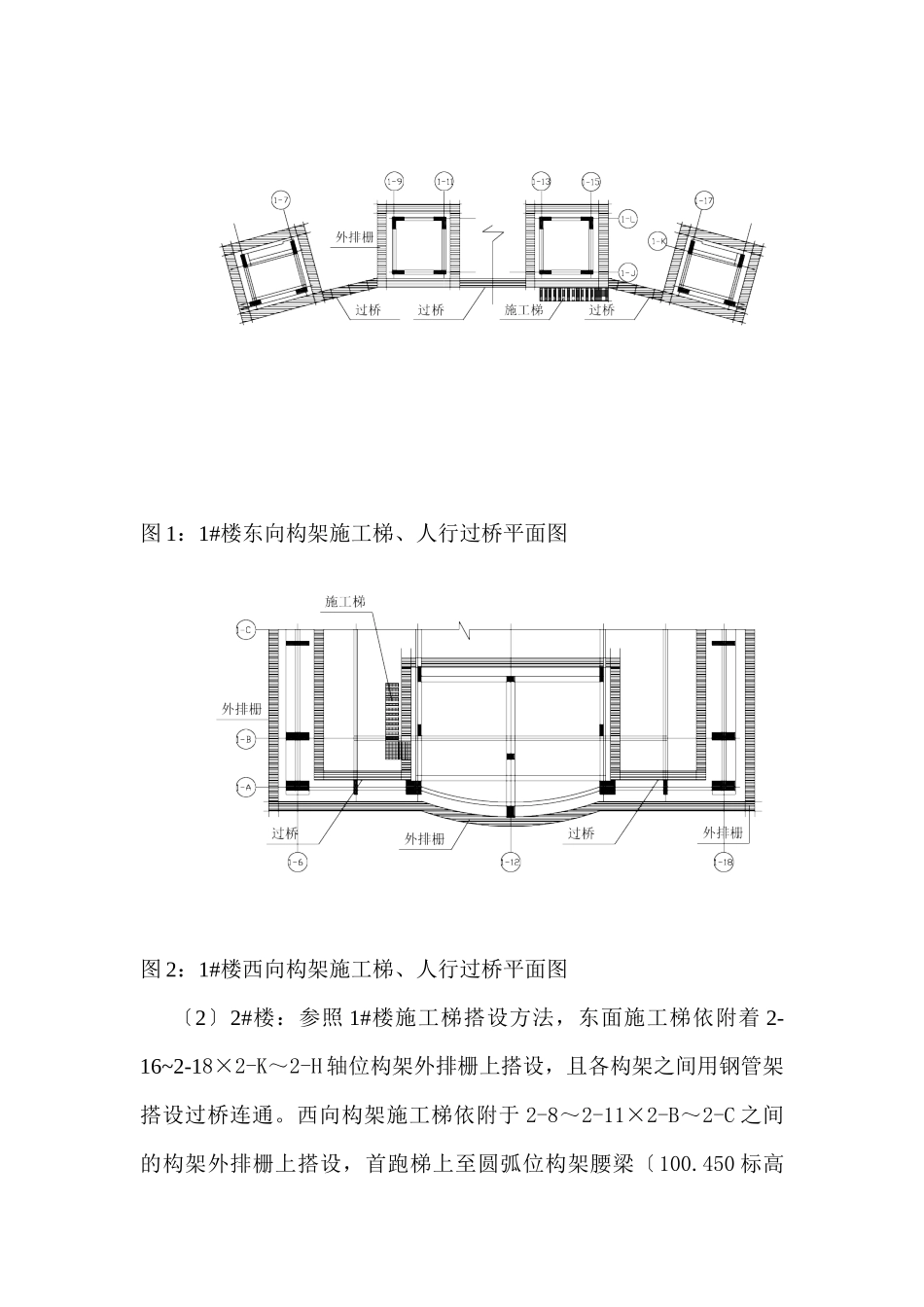

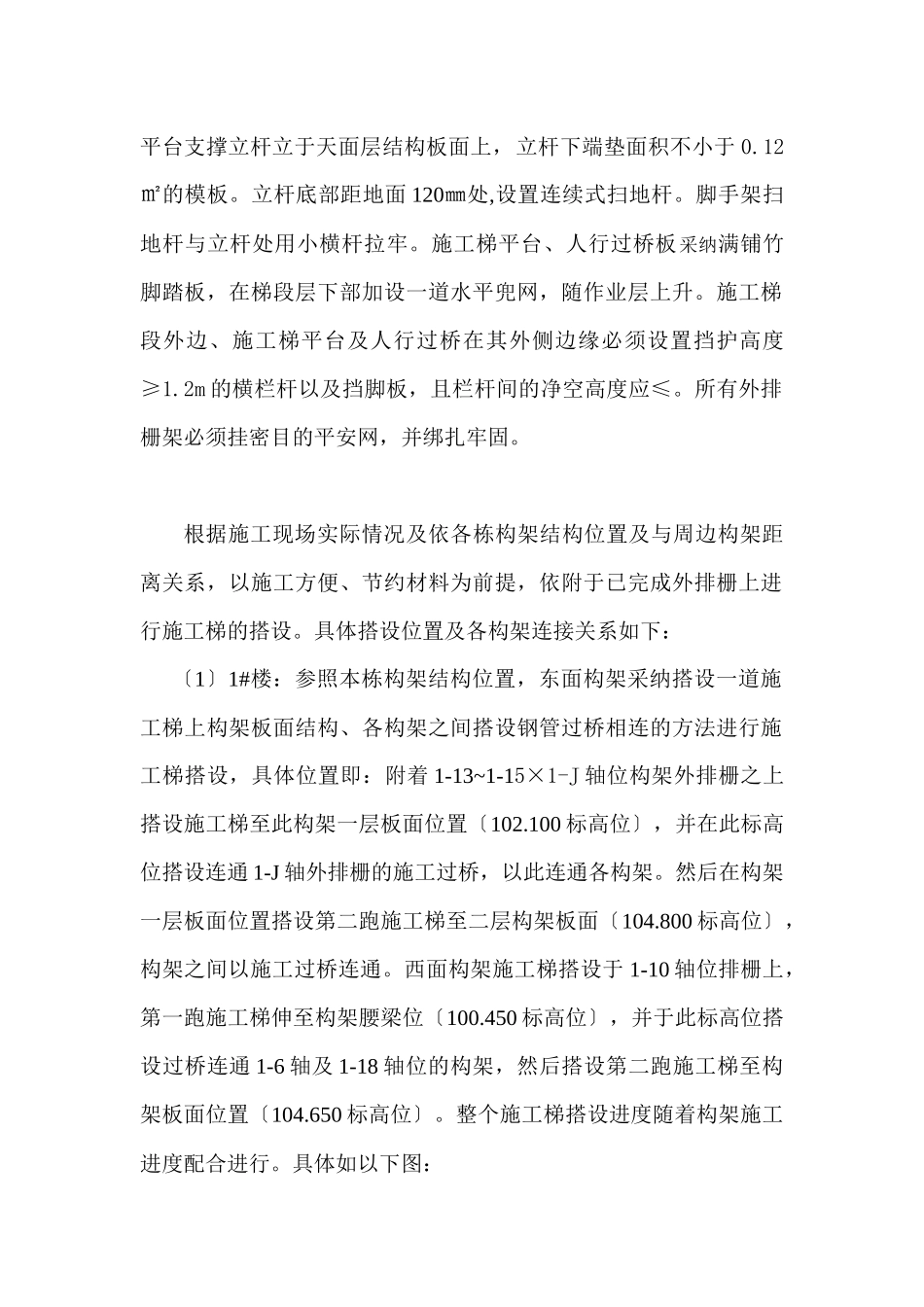

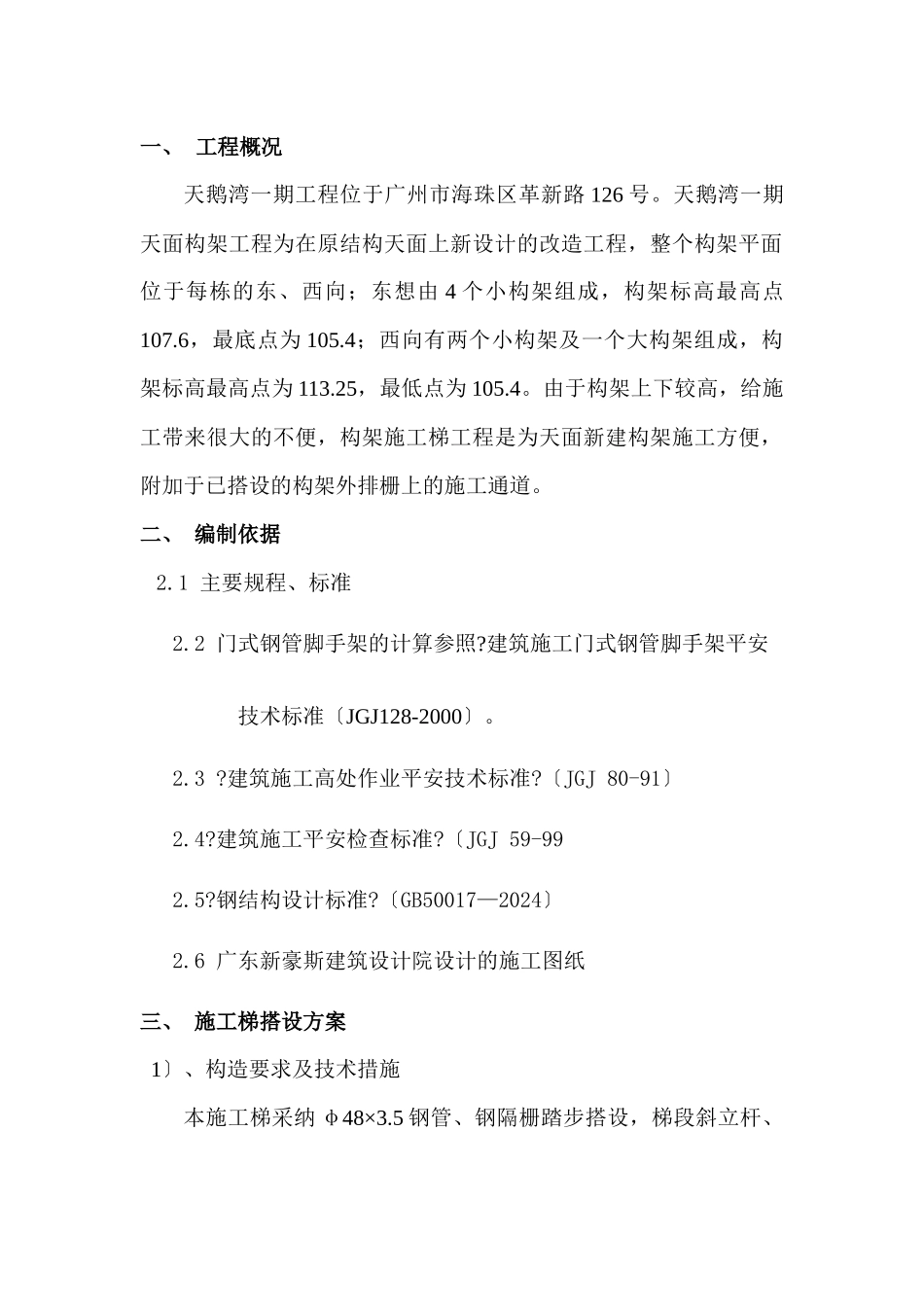

一、 工程概况天鹅湾一期工程位于广州市海珠区革新路 126 号。天鹅湾一期天面构架工程为在原结构天面上新设计的改造工程，整个构架平面位于每栋的东、西向；东想由 4 个小构架组成，构架标高最高点107.6，最底点为 105.4；西向有两个小构架及一个大构架组成，构架标高最高点为 113.25，最低点为 105.4。由于构架上下较高，给施工带来很大的不便，构架施工梯工程是为天面新建构架施工方便，附加于已搭设的构架外排栅上的施工通道。二、 编制依据 2.1 主要规程、标准2.2 门式钢管脚手架的计算参照?建筑施工门式钢管脚手架平安技术标准〔JGJ128-2000〕。2.3 ?建筑施工高处作业平安技术标准?〔JGJ 80-91〕2.4?建筑施工平安检查标准?〔JGJ 59-992.5?钢结构设计标准?〔GB50017—2024〕2.6 广东新豪斯建筑设计院设计的施工图纸三、 施工梯搭设方案 1〕、构造要求及技术措施本施工梯采纳 φ48×3.5 钢管、钢隔栅踏步搭设，梯段斜立杆、平台支撑立杆立于天面层结构板面上，立杆下端垫面积不小于 0.12㎡的模板。立杆底部距地面 120㎜处,设置连续式扫地杆。脚手架扫地杆与立杆处用小横杆拉牢。施工梯平台、人行过桥板采纳满铺竹脚踏板，在梯段层下部加设一道水平兜网，随作业层上升。施工梯段外边、施工梯平台及人行过桥在其外侧边缘必须设置挡护高度≥1.2m 的横栏杆以及挡脚板，且栏杆间的净空高度应≤。所有外排栅架必须挂密目的平安网，并绑扎牢固。根据施工现场实际情况及依各栋构架结构位置及与周边构架距离关系，以施工方便、节约材料为前提，依附于已完成外排栅上进行施工梯的搭设。具体搭设位置及各构架连接关系如下：〔1〕1#楼：参照本栋构架结构位置，东面构架采纳搭设一道施工梯上构架板面结构、各构架之间搭设钢管过桥相连的方法进行施工梯搭设，具体位置即：附着 1-13~1-15×1-J 轴位构架外排栅之上搭设施工梯至此构架一层板面位置〔102.100 标高位〕，并在此标高位搭设连通 1-J 轴外排栅的施工过桥，以此连通各构架。然后在构架一层板面位置搭设第二跑施工梯至二层构架板面〔104.800 标高位〕，构架之间以施工过桥连通。西面构架施工梯搭设于 1-10 轴位排栅上，第一跑施工梯伸至构架腰梁位〔100.450 标高位〕，并于此标高位搭设过桥连通 1-6 轴及 1-18 轴位的构架，然后搭设第二跑施工梯至构架板面位置〔104.650 标高位〕。整个施工梯搭设进度随着构架施工进度配合进行。具体如以下图： 图 1：1#楼东向...
