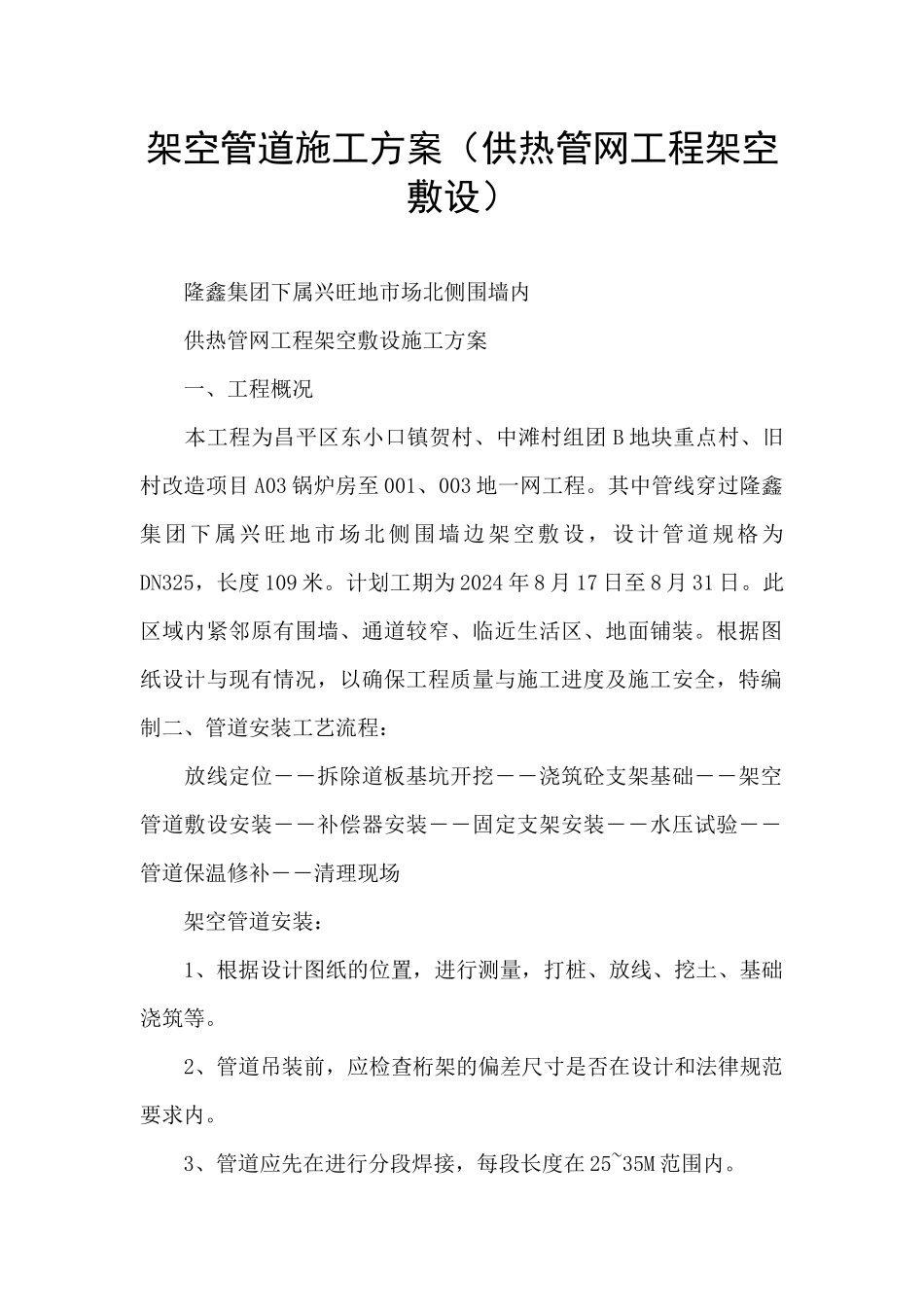

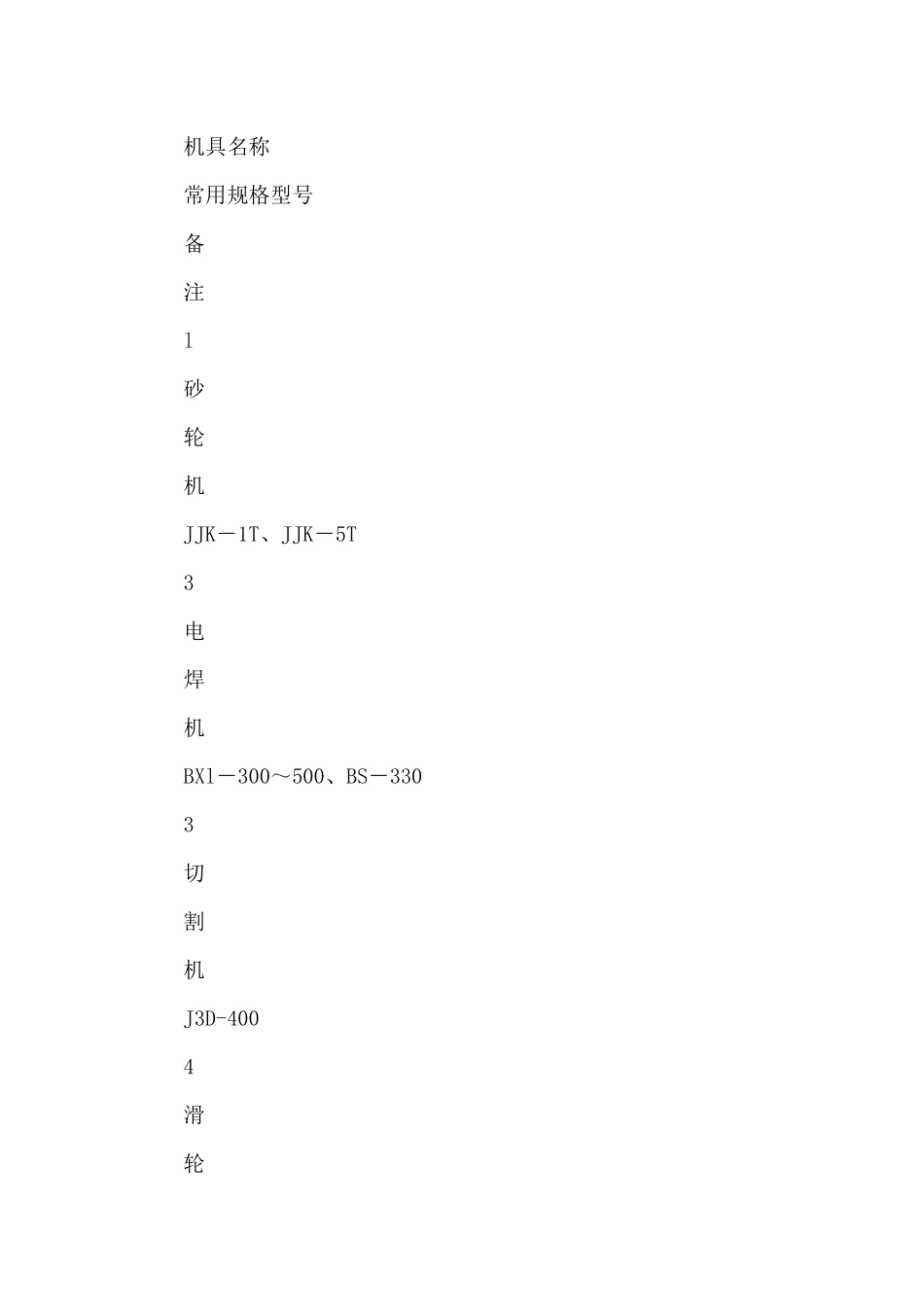

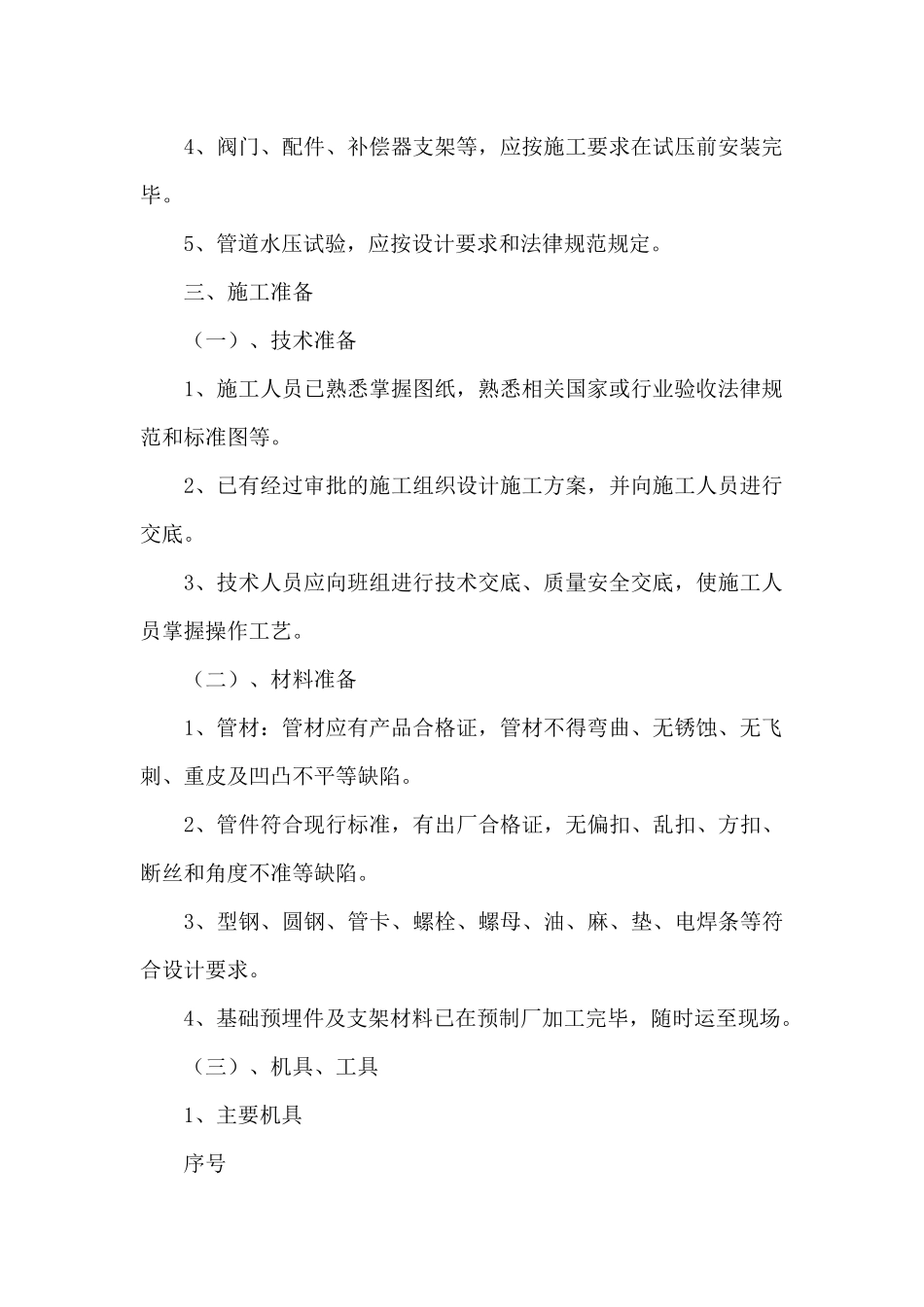

架空管道施工方案（供热管网工程架空敷设） 隆鑫集团下属兴旺地市场北侧围墙内 供热管网工程架空敷设施工方案 一、工程概况 本工程为昌平区东小口镇贺村、中滩村组团 B 地块重点村、旧村改造项目 A03 锅炉房至 001、003 地一网工程。其中管线穿过隆鑫集团下属兴旺地市场北侧围墙边架空敷设，设计管道规格为DN325，长度 109 米。计划工期为 2024 年 8 月 17 日至 8 月 31 日。此区域内紧邻原有围墙、通道较窄、临近生活区、地面铺装。根据图纸设计与现有情况，以确保工程质量与施工进度及施工安全，特编制二、管道安装工艺流程： 放线定位――拆除道板基坑开挖――浇筑砼支架基础――架空管道敷设安装――补偿器安装――固定支架安装――水压试验――管道保温修补――清理现场 架空管道安装： 1、根据设计图纸的位置，进行测量，打桩、放线、挖土、基础浇筑等。 2、管道吊装前，应检查桁架的偏差尺寸是否在设计和法律规范要求内。 3、管道应先在进行分段焊接，每段长度在 25~35M 范围内。 4、阀门、配件、补偿器支架等，应按施工要求在试压前安装完毕。 5、管道水压试验，应按设计要求和法律规范规定。 三、施工准备 （一）、技术准备 1、施工人员已熟悉掌握图纸，熟悉相关国家或行业验收法律规范和标准图等。 2、已有经过审批的施工组织设计施工方案，并向施工人员进行交底。 3、技术人员应向班组进行技术交底、质量安全交底，使施工人员掌握操作工艺。 （二）、材料准备 1、管材：管材应有产品合格证，管材不得弯曲、无锈蚀、无飞刺、重皮及凹凸不平等缺陷。 2、管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。 3、型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电焊条等符合设计要求。 4、基础预埋件及支架材料已在预制厂加工完毕，随时运至现场。 （三）、机具、工具 1、主要机具 序号 机具名称 常用规格型号 备 注 l 砂 轮 机 JJK－1T、JJK－5T 3 电 焊 机 BXl－300～500、BS－330 3 切 割 机 J3D-400 4 滑 轮 3T、5T 5 电动试压泵 Dsx-60 6 经 纬 仪 J2 7 水 准 仪 DSZl0 2、主要工具 序号 工具名称 常用规格型号 备注 1 手 锯 SGl0－80 2 电 锤 ZlC－JD－16 3 气焊工具 G01－30、G01－100 4 钢 卷 尺 2、3、5m 5 钢 直 尺 1～10m 6 钢 丝 刷 150～600mm 7 撬 杠 自 制 8 温 度 计 Y...
