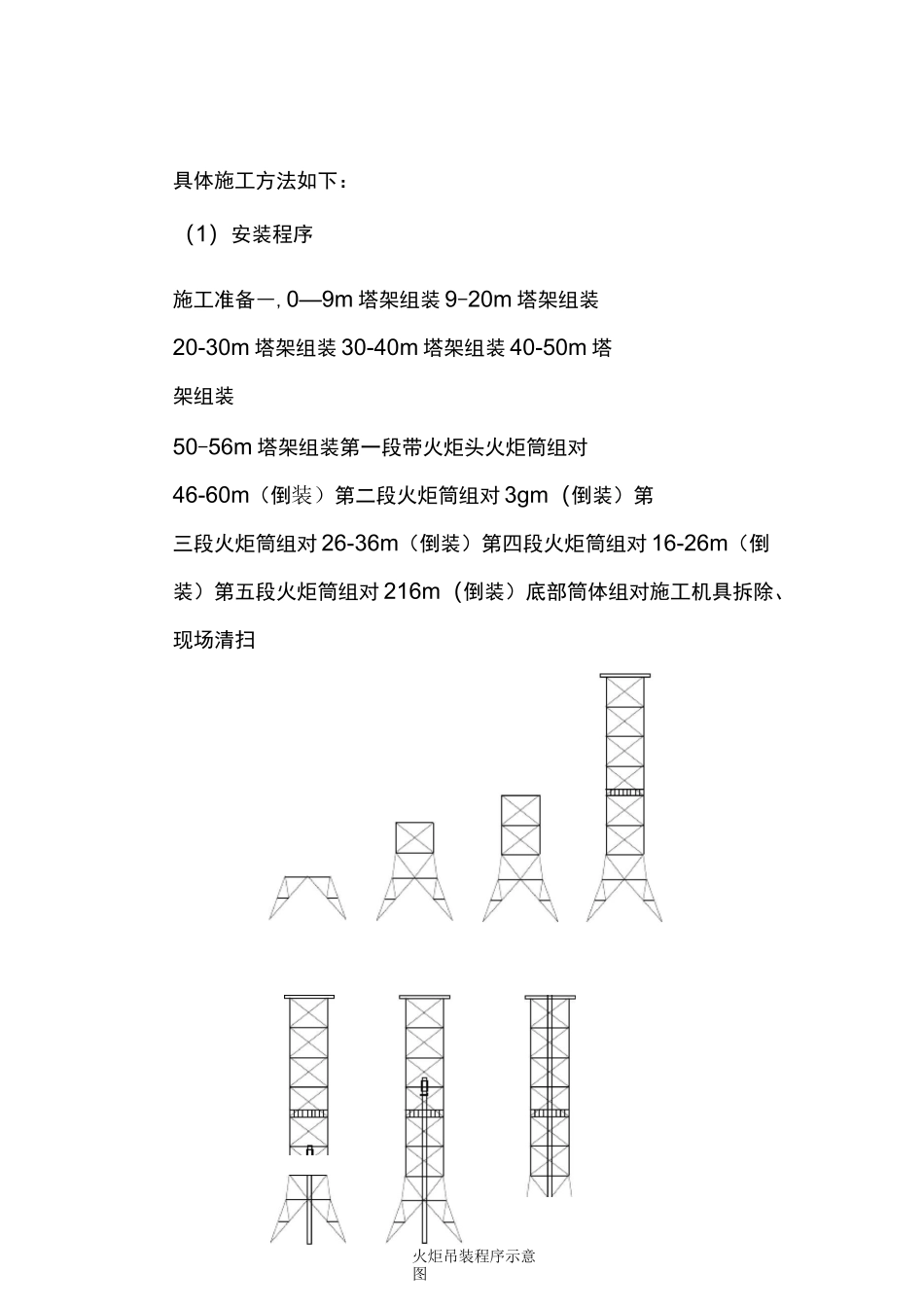

塔架及火炬安装方案火炬高 60m,塔架高 56m,我方采用塔架正装,火炬筒体倒装法分别进行施工。因塔架及火炬为厂家全部加工完毕的组件，拉运到现场，塔架按施工图上每段长度进行螺栓组对，而火炬筒体则不能确定长度，暂且以每段 10m 进行施工方案的编写。一、人员调动安排1、塔架安装为专业高空作业电工，从江汉总部调动 10 人至普光进行安装，安装中配合 10 人进行施工。2、火炬筒体施工中，安排 6 个管工及 2 名焊工 1 名气焊工进行安装，同时配合 6 人时行施工。二、施工方案施工总平面布置图火炬吊装程序示意图具体施工方法如下：（1）安装程序施工准备―,0—9m 塔架组装 9-20m 塔架组装20-30m 塔架组装 30-40m 塔架组装 40-50m 塔架组装50-56m 塔架组装第一段带火炬头火炬筒组对46-60m（倒装）第二段火炬筒组对 3gm（倒装）第三段火炬筒组对 26-36m（倒装）第四段火炬筒组对 16-26m（倒装）第五段火炬筒组对 216m（倒装）底部筒体组对施工机具拆除、现场清扫2）施工现场辅助基础平面布置图12 口 1□2a1-3_._l图中基础 1 为塔架基础（共 3 个）；基础 2 为火炬基础（共 1 个）；基础 3 为塔架临时风缆绳基础（共 3 个新修），基础中心距火炬基础中心约 60m 左右；-风缆绳基础辅助基础的修筑在现场条件允许的情况下，按上图进行施工，若因其它因素，现场无法满足要求，基础可根据实际情况进行调整。同时火炬塔架区域内需进行场平硬化，硬化方式为 300 厚毛石。（3）塔架的吊装方法及机具塔架的吊装采用内悬浮式抱杆进行吊装内拉线悬浮抱杆由朝天滑车、朝地滑车及抱杆本身构成。在抱杆两端设有连接拉线系统和承托系统用的抱杆帽及抱杆底座，抱杆选用薄壁钢管抱杆®159x12m,插入式接头组合.单片组塔法现场布置示意图「被吊塔片；2-起吊绳;3-朝天滑车；4-腰滑车;5-地滑车;6-承托绳;7-攀根绳;8-控制绳;9-抱杆；10-朝天滑车;11-绞磨抱杆露出已组塔段的长度及插入已组塔段的长度应保持 7:3。为了方便构件安装就位，抱杆可以稍向吊起的构件侧倾斜,其倾角不得大于 10°。/7承抱施工工艺见下图:施工工艺流程图抱杆的承托系统由承托钢丝绳、平衡滑车和双钩等组成。承托绳由两条钢丝绳穿过各自的平衡滑车，其端头直接缠绕在已组塔段主材的节点，通过专用夹具固定于铁塔主材上，起吊绳选用^12.5 规格的钢丝绳。承托系统布置示意图塔段主材;2-承托钢绳;3-底座环;4-双钩;5-抱杆座牵引设备选用 30kN 级机动绞...
