某财富中心通风空调施工组织设计1VIP专享

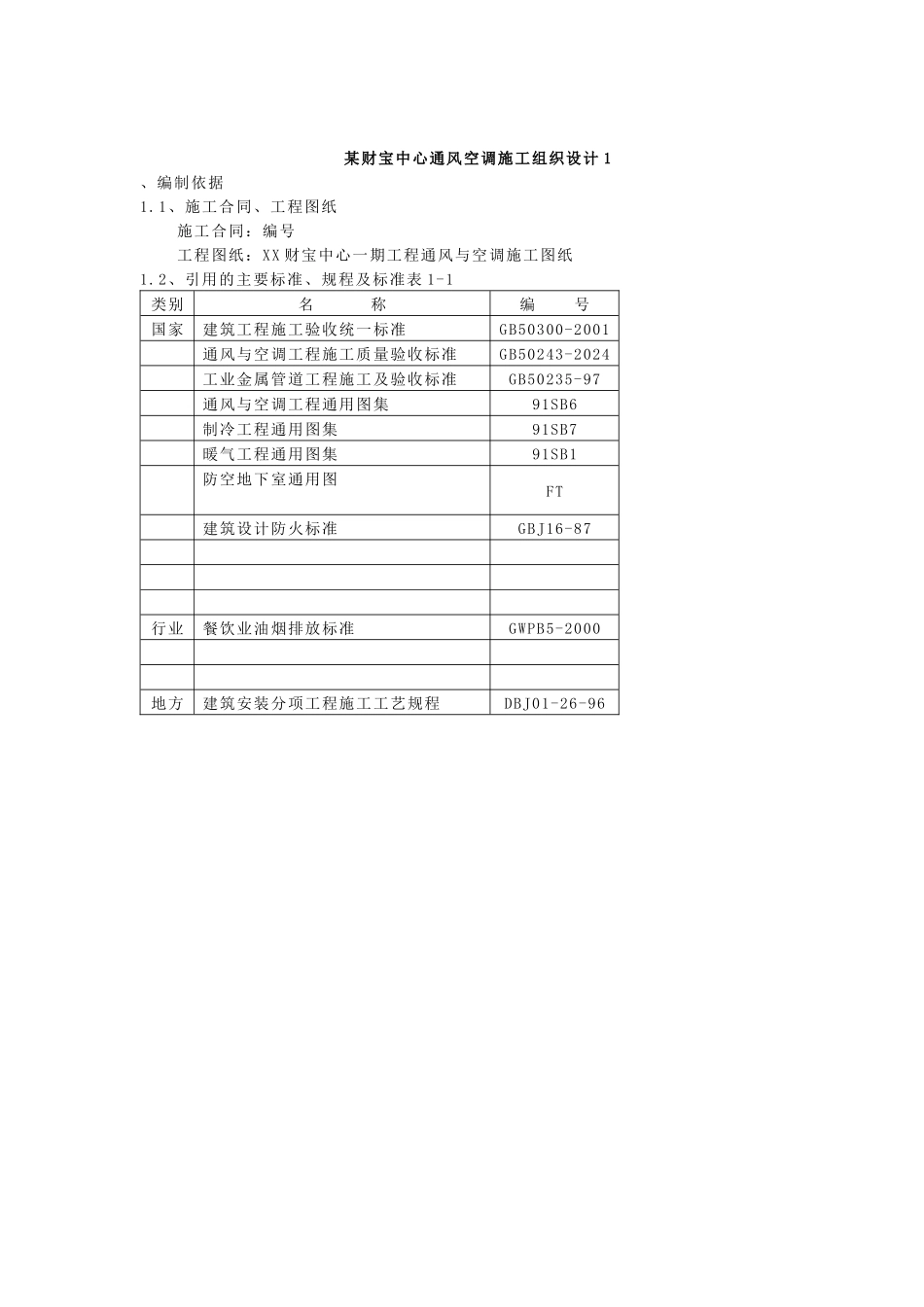

某财宝中心通风空调施工组织设计 1、编制依据1.1、施工合同、工程图纸施工合同：编号工程图纸：XX 财宝中心一期工程通风与空调施工图纸1.2、引用的主要标准、规程及标准表 1-1 类别名 称编 号国家建筑工程施工验收统一标准GB50300-2001通风与空调工程施工质量验收标准GB50243-2024工业金属管道工程施工及验收标准GB50235-97通风与空调工程通用图集91SB6制冷工程通用图集91SB7暖气工程通用图集91SB1防空地下室通用图FT建筑设计防火标准GBJ16-87行业餐饮业油烟排放标准GWPB5-2000地方建筑安装分项工程施工工艺规程DBJ01-26-961.3、其它1.3.1、总公司贯标体系文件 表 1-2贯标体系文件系列标准名称质量体系文件ISO9002 系列标准 ZXJ/ZB0201-1999环境管理体系文件ISO14001 系列标准 ZXJ/HG0201职业平安卫生体系文件OHSAS18000 系列标准 ZXJ/AW02011.3.2、总公司?施工组织设计管理方法?(2024 技质字第 194 号)1.3.3、财宝中心一期工程总体施工组织设计二、工程概况2.1、工程简介 表 2-1工程内 容工程名称XX 财宝中心一期工程办公楼地理位置XX 市 XX 区 XX 路 XX 号建设单位XX 房地产开发设计单位XX 工程设计讨论院勘察单位XX 市勘察设计讨论院监理单位XX 希地工程咨询总公司监督单位XX 建设工程监督总站施工单位XX 建设开发总公司合同工期2001 年 7 月 20 日~2024 年 12 月 13 日合同质量目标创 XX 市结构“长城杯〞2.2、建筑工程概况 表 2-2序号项 目内 容1建筑用途写字、办公2建筑面积标准层2400 m 2地下面积32660 m 2设备层2400 m 2地上面积107392 m 23建筑层数地下层数3 层地上层数40 层、8 层4建筑层高首层m二层m标准层m设备层m建筑高度m总高度 m5建筑平面横轴编号15~30横轴距离m纵轴编号~纵轴距离m2.3 、通风空调工程概况.1、总体概况空调热水系统： A、B 两区地下一层分别设热交换站，分别供各区冬季采暖及空调热水。热源由 A 区地下一层锅炉房供给。空调冷冻水：由设于 A 区地下二层中央冷冻机房供给冷冻水，分区供夏季空调用水。排风系统：地下一、二层设喷流诱导风机。其中地下二层设 87 台，地下一层设 16台。另外 A、B 两区设机械通风系统，共 43 个系统。防排烟系统：消防电梯前室、楼梯间设置带防火维护的加压送风系统系统，地下一、二屋设排烟系统 17 个。人防工程通风系统：地下三层为人防层，共分 7 个防护单元。防护单元一、三至六平战结合使用，平...
