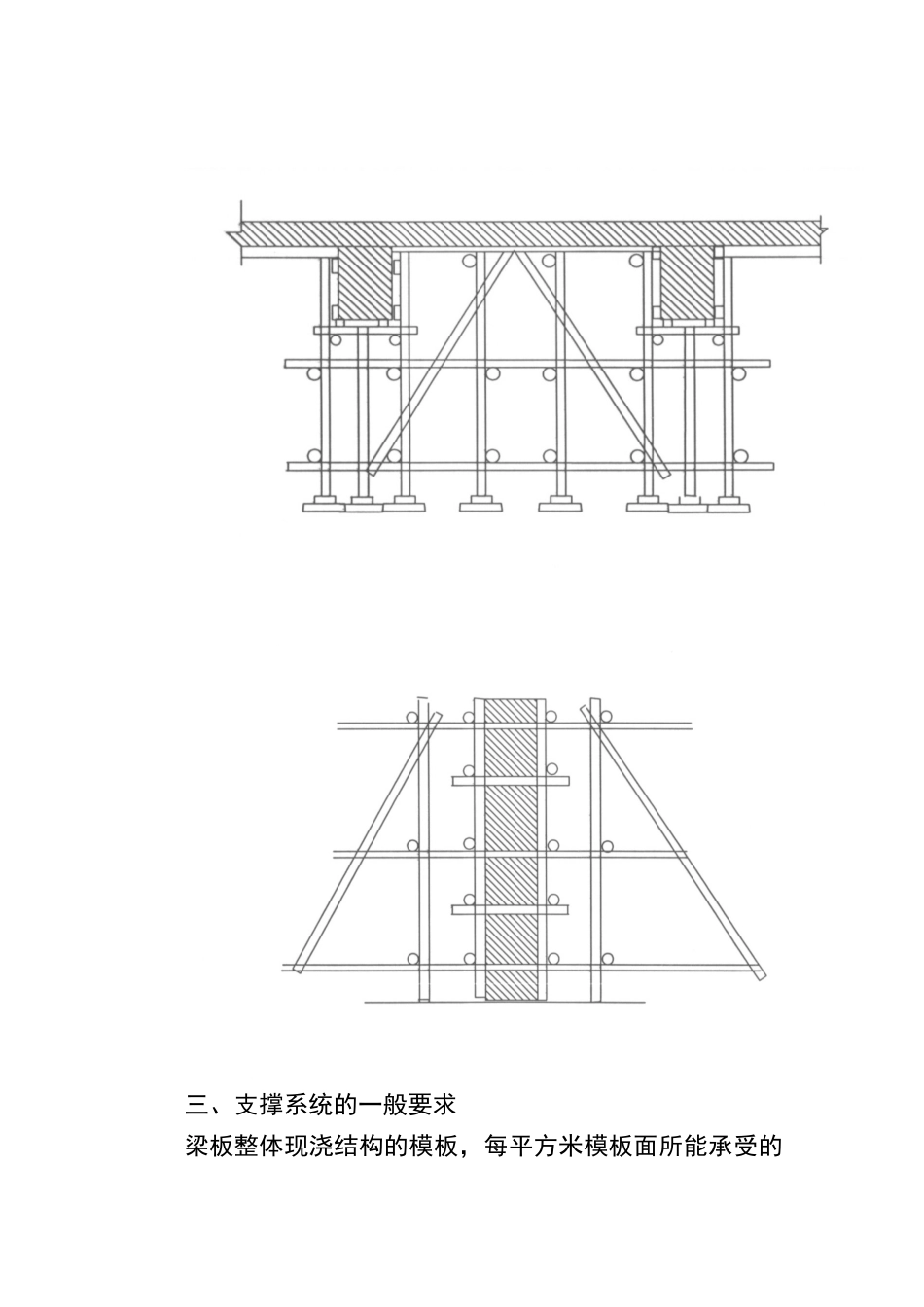

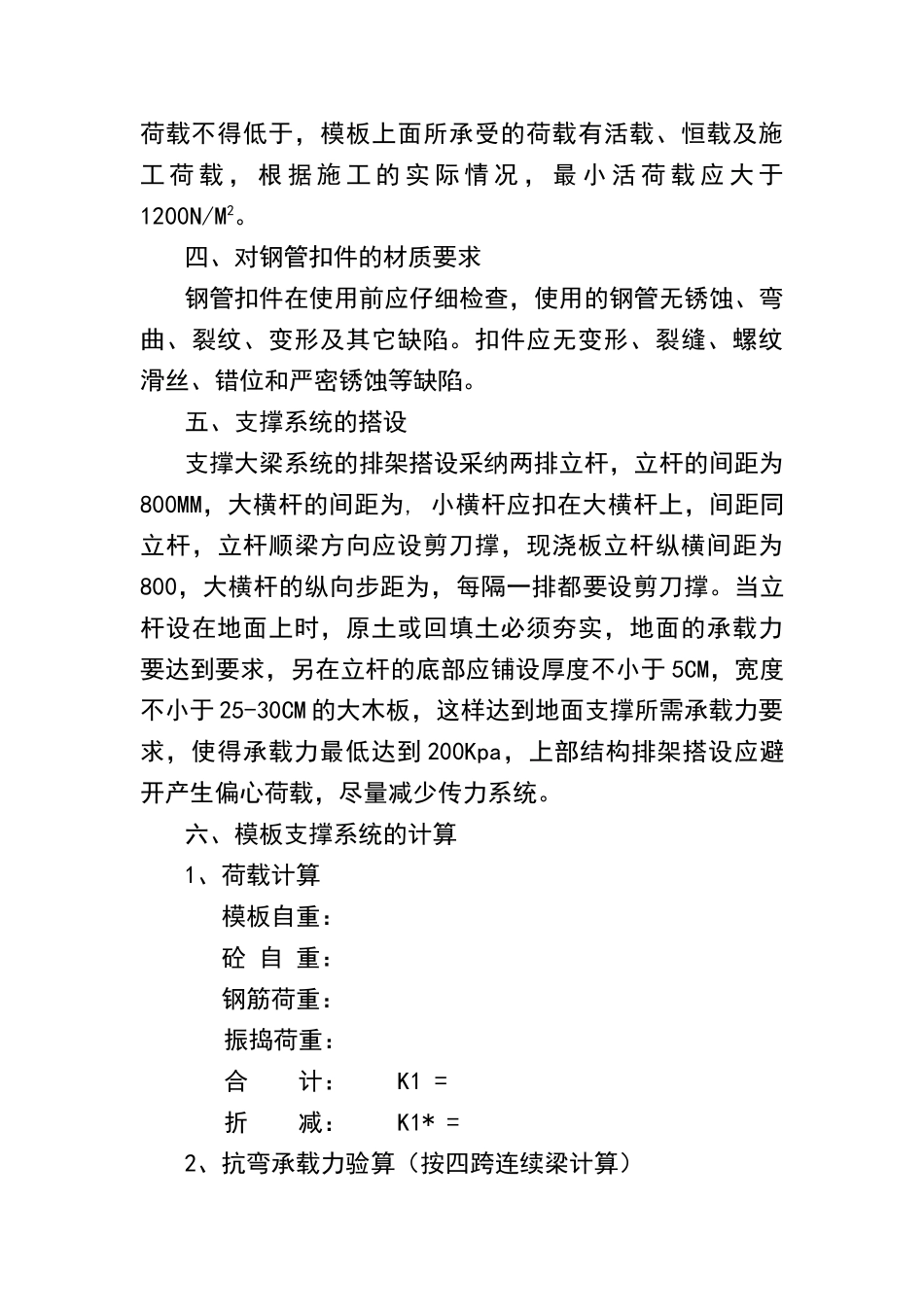

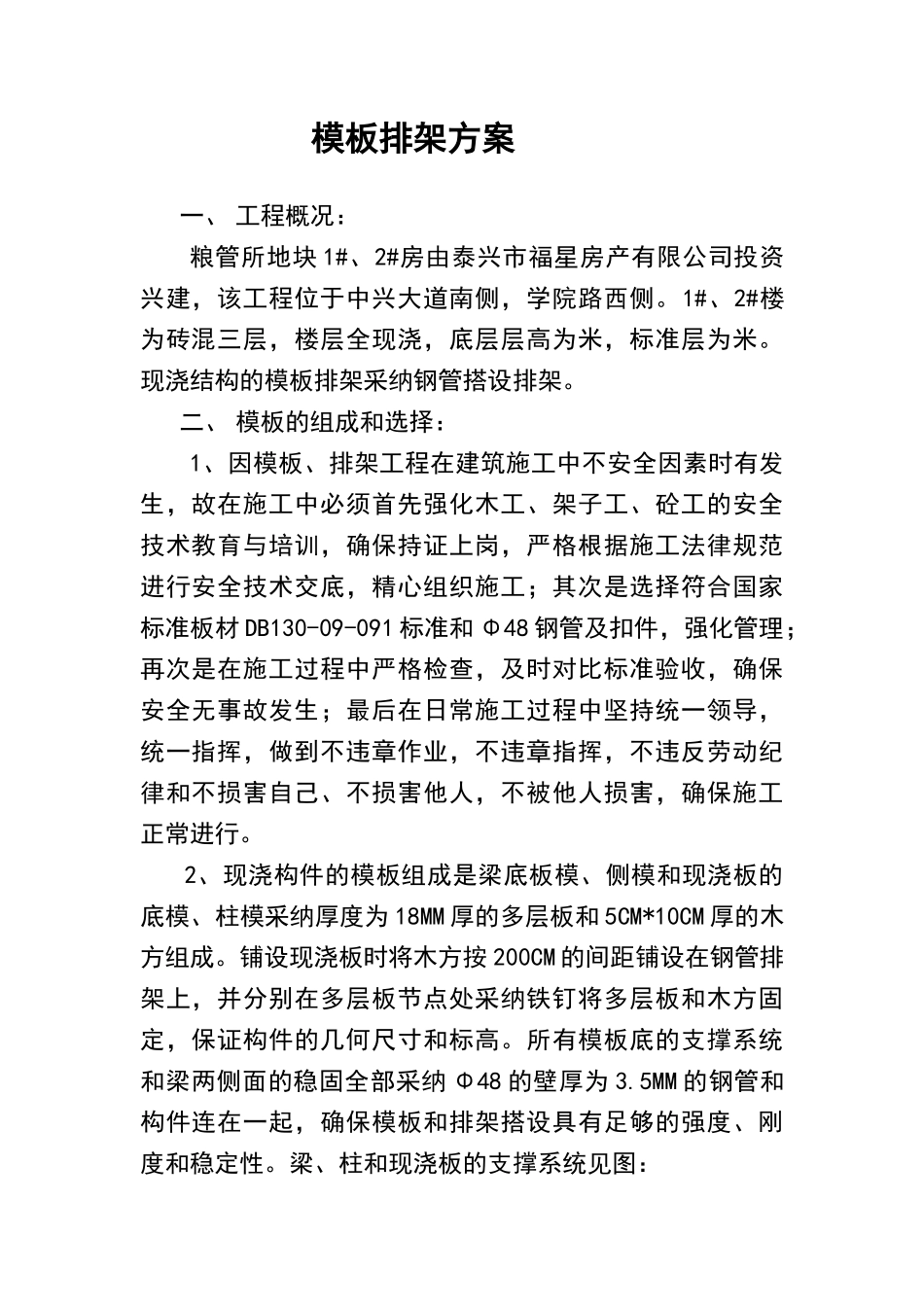

模板排架方案一、 工程概况：粮管所地块 1#、2#房由泰兴市福星房产有限公司投资兴建，该工程位于中兴大道南侧，学院路西侧。1#、2#楼为砖混三层，楼层全现浇，底层层高为米，标准层为米。现浇结构的模板排架采纳钢管搭设排架。二、 模板的组成和选择：1、因模板、排架工程在建筑施工中不安全因素时有发生，故在施工中必须首先强化木工、架子工、砼工的安全技术教育与培训，确保持证上岗，严格根据施工法律规范进行安全技术交底，精心组织施工；其次是选择符合国家标准板材 DB130-09-091 标准和 Φ48 钢管及扣件，强化管理；再次是在施工过程中严格检查，及时对比标准验收，确保安全无事故发生；最后在日常施工过程中坚持统一领导，统一指挥，做到不违章作业，不违章指挥，不违反劳动纪律和不损害自己、不损害他人，不被他人损害，确保施工正常进行。2、现浇构件的模板组成是梁底板模、侧模和现浇板的底模、柱模采纳厚度为 18MM 厚的多层板和 5CM*10CM 厚的木方组成。铺设现浇板时将木方按 200CM 的间距铺设在钢管排架上，并分别在多层板节点处采纳铁钉将多层板和木方固定，保证构件的几何尺寸和标高。所有模板底的支撑系统和梁两侧面的稳固全部采纳 Φ48 的壁厚为 3.5MM 的钢管和构件连在一起，确保模板和排架搭设具有足够的强度、刚度和稳定性。梁、柱和现浇板的支撑系统见图：三、支撑系统的一般要求梁板整体现浇结构的模板，每平方米模板面所能承受的荷载不得低于，模板上面所承受的荷载有活载、恒载及施工 荷 载 ， 根 据 施 工 的 实 际 情 况 ， 最 小 活 荷 载 应 大 于1200N/M2。四、对钢管扣件的材质要求钢管扣件在使用前应仔细检查，使用的钢管无锈蚀、弯曲、裂纹、变形及其它缺陷。扣件应无变形、裂缝、螺纹滑丝、错位和严密锈蚀等缺陷。五、支撑系统的搭设支撑大梁系统的排架搭设采纳两排立杆，立杆的间距为800MM，大横杆的间距为, 小横杆应扣在大横杆上，间距同立杆，立杆顺梁方向应设剪刀撑，现浇板立杆纵横间距为800，大横杆的纵向步距为，每隔一排都要设剪刀撑。当立杆设在地面上时，原土或回填土必须夯实，地面的承载力要达到要求，另在立杆的底部应铺设厚度不小于 5CM，宽度不小于 25-30CM 的大木板，这样达到地面支撑所需承载力要求，使得承载力最低达到 200Kpa，上部结构排架搭设应避开产生偏心荷载，尽量减少传力系统。六、模板支撑系统的计算1、荷载计算 模板自重： 砼 自 ...
