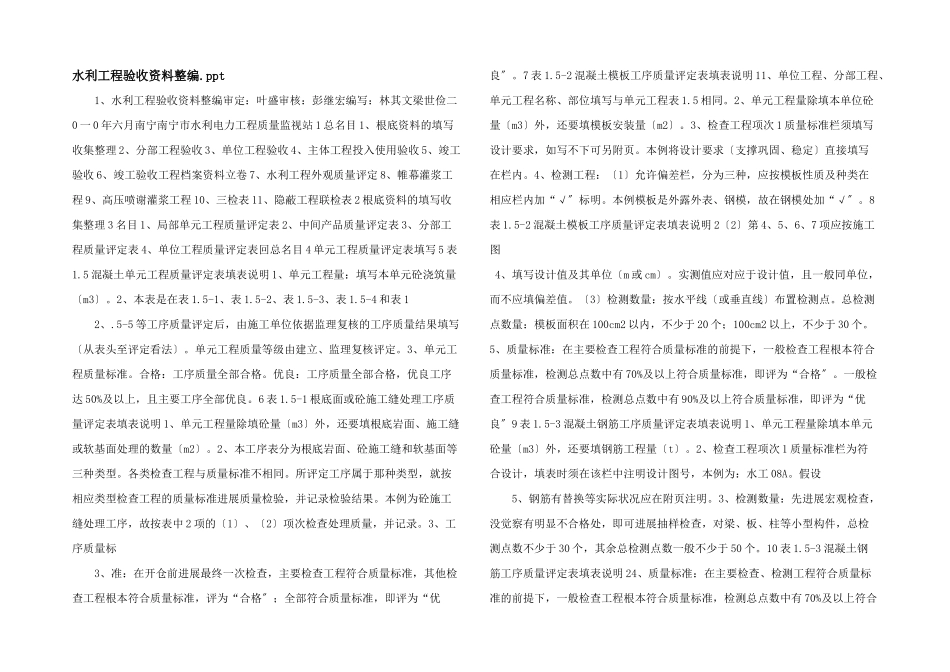

水利工程验收资料整编.ppt 1、水利工程验收资料整编审定：叶盛审核：彭继宏编写：林其文梁世俭二0 一 0 年六月南宁南宁市水利电力工程质量监视站 1 总名目 1、根底资料的填写收集整理 2、分部工程验收 3、单位工程验收 4、主体工程投入使用验收 5、竣工验收 6、竣工验收工程档案资料立卷 7、水利工程外观质量评定 8、帷幕灌浆工程 9、高压喷谢灌浆工程 10、三检表 11、隐蔽工程联检表 2 根底资料的填写收集整理 3 名目 1、局部单元工程质量评定表 2、中间产品质量评定表 3、分部工程质量评定表 4、单位工程质量评定表回总名目 4 单元工程质量评定表填写 5 表1.5 混凝土单元工程质量评定表填表说明 1、单元工程量：填写本单元砼浇筑量〔m3〕。2、本表是在表 1.5-1、表 1.5-2、表 1.5-3、表 1.5-4 和表 1 2、.5-5 等工序质量评定后，由施工单位依据监理复核的工序质量结果填写〔从表头至评定看法〕。单元工程质量等级由建立、监理复核评定。3、单元工程质量标准。合格：工序质量全部合格。优良：工序质量全部合格，优良工序达 50%及以上，且主要工序全部优良。6 表 1.5-1 根底面或砼施工缝处理工序质量评定表填表说明 1、单元工程量除填砼量〔m3〕外，还要填根底岩面、施工缝或软基面处理的数量〔m2〕。2、本工序表分为根底岩面、砼施工缝和软基面等三种类型。各类检查工程与质量标准不相同。所评定工序属于那种类型，就按相应类型检查工程的质量标准进展质量检验，并记录检验结果。本例为砼施工缝处理工序，故按表中 2 项的〔1〕、〔2〕项次检查处理质量，并记录。3、工序质量标 3、准：在开仓前进展最终一次检查，主要检查工程符合质量标准，其他检查工程根本符合质量标准，评为“合格〞；全部符合质量标准，即评为“优良〞。7 表 1.5-2 混凝土模板工序质量评定表填表说明 11、单位工程、分部工程、单元工程名称、部位填写与单元工程表 1.5 相同。2、单元工程量除填本单位砼量〔m3〕外，还要填模板安装量〔m2〕。3、检查工程项次 1 质量标准栏须填写设计要求，如写不下可另附页。本例将设计要求〔支撑巩固、稳定〕直接填写在栏内。4、检测工程：〔1〕允许偏差栏，分为三种，应按模板性质及种类在相应栏内加“√〞标明。本例模板是外露外表、钢模，故在钢模处加“√〞。8表 1.5-2 混凝土模板工序质量评定表填表说明 2〔2〕第 4、5、6、7 项应按施工图 4、填写设计值及其单位〔m 或 ...
