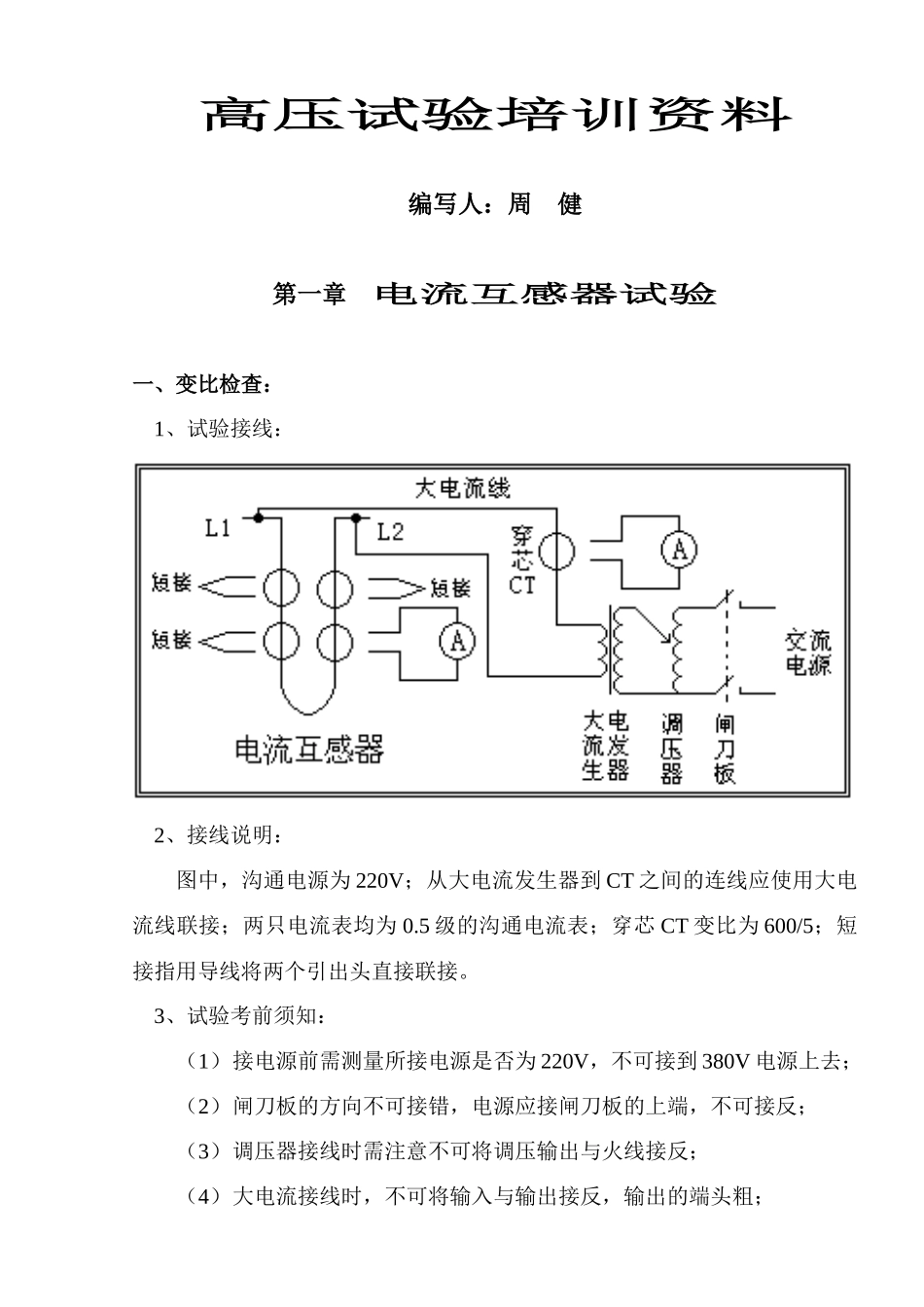

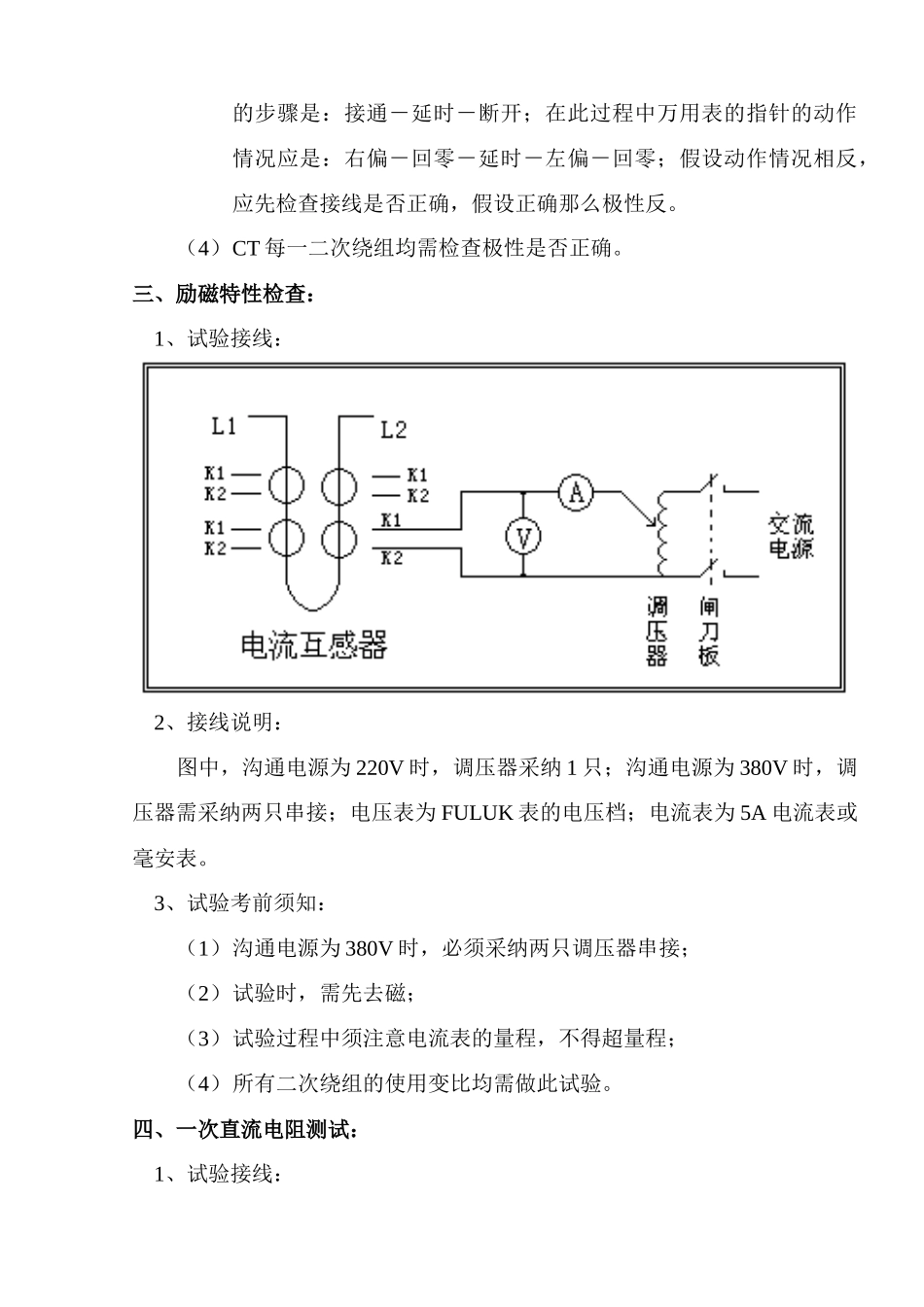

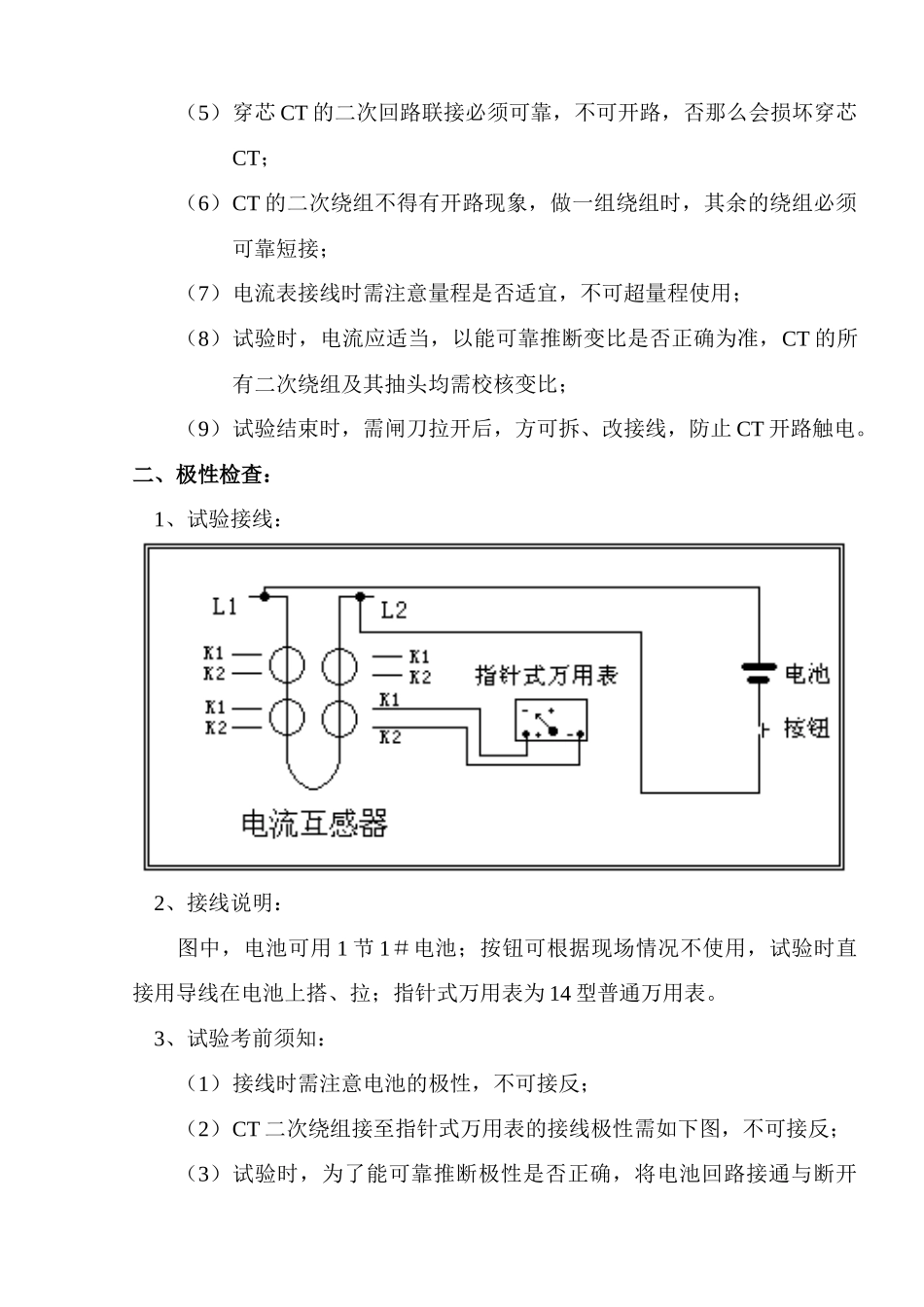

高压试验培训资料编写人：周 健第一章 电流互感器试验一、变比检查： 1、试验接线： 2、接线说明：图中，沟通电源为 220V；从大电流发生器到 CT 之间的连线应使用大电流线联接；两只电流表均为 0.5 级的沟通电流表；穿芯 CT 变比为 600/5；短接指用导线将两个引出头直接联接。 3、试验考前须知：（1）接电源前需测量所接电源是否为 220V，不可接到 380V 电源上去；（2）闸刀板的方向不可接错，电源应接闸刀板的上端，不可接反；（3）调压器接线时需注意不可将调压输出与火线接反；（4）大电流接线时，不可将输入与输出接反，输出的端头粗；（5）穿芯 CT 的二次回路联接必须可靠，不可开路，否那么会损坏穿芯CT；（6）CT 的二次绕组不得有开路现象，做一组绕组时，其余的绕组必须可靠短接；（7）电流表接线时需注意量程是否适宜，不可超量程使用；（8）试验时，电流应适当，以能可靠推断变比是否正确为准，CT 的所有二次绕组及其抽头均需校核变比；（9）试验结束时，需闸刀拉开后，方可拆、改接线，防止 CT 开路触电。二、极性检查： 1、试验接线： 2、接线说明： 图中，电池可用 1 节 1＃电池；按钮可根据现场情况不使用，试验时直接用导线在电池上搭、拉；指针式万用表为 14 型普通万用表。 3、试验考前须知：（1）接线时需注意电池的极性，不可接反；（2）CT 二次绕组接至指针式万用表的接线极性需如下图，不可接反；（3）试验时，为了能可靠推断极性是否正确，将电池回路接通与断开的步骤是：接通－延时－断开；在此过程中万用表的指针的动作情况应是：右偏－回零－延时－左偏－回零；假设动作情况相反，应先检查接线是否正确，假设正确那么极性反。（4）CT 每一二次绕组均需检查极性是否正确。三、励磁特性检查： 1、试验接线： 2、接线说明：图中，沟通电源为 220V 时，调压器采纳 1 只；沟通电源为 380V 时，调压器需采纳两只串接；电压表为 FULUK 表的电压档；电流表为 5A 电流表或毫安表。 3、试验考前须知：（1）沟通电源为 380V 时，必须采纳两只调压器串接；（2）试验时，需先去磁；（3）试验过程中须注意电流表的量程，不得超量程；（4）所有二次绕组的使用变比均需做此试验。四、一次直流电阻测试： 1、试验接线： 2、接线说明：图中，接电流的线应采纳大电流线；直流电阻测试仪的电源电压为220V。 3、试验考前须知：（1）直流电阻测试仪的电源不可接错；（2）接线时，电流线应在...
