河岸高桩施工组织设计

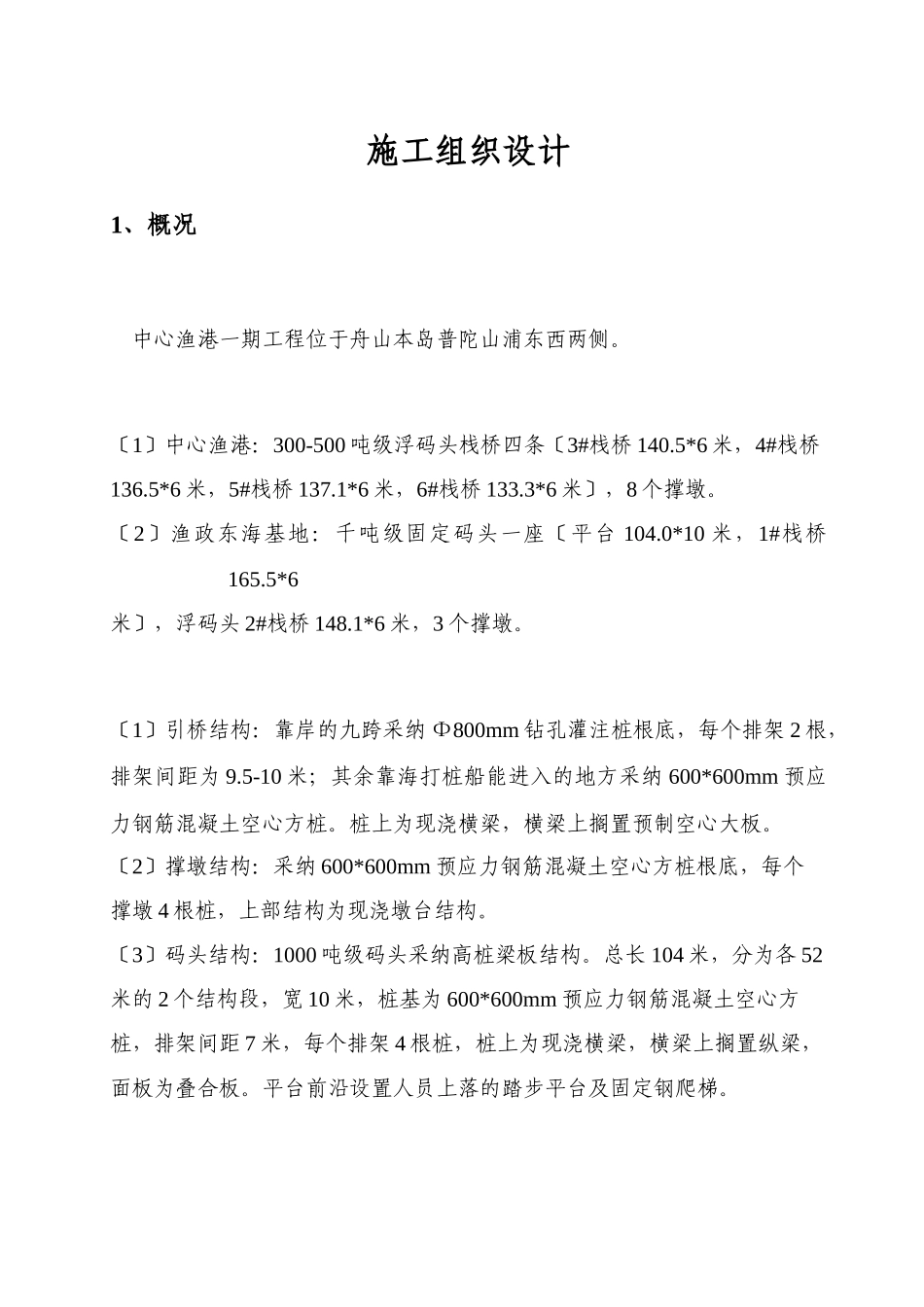

河岸高桩施工组织设计_第1页
1/64

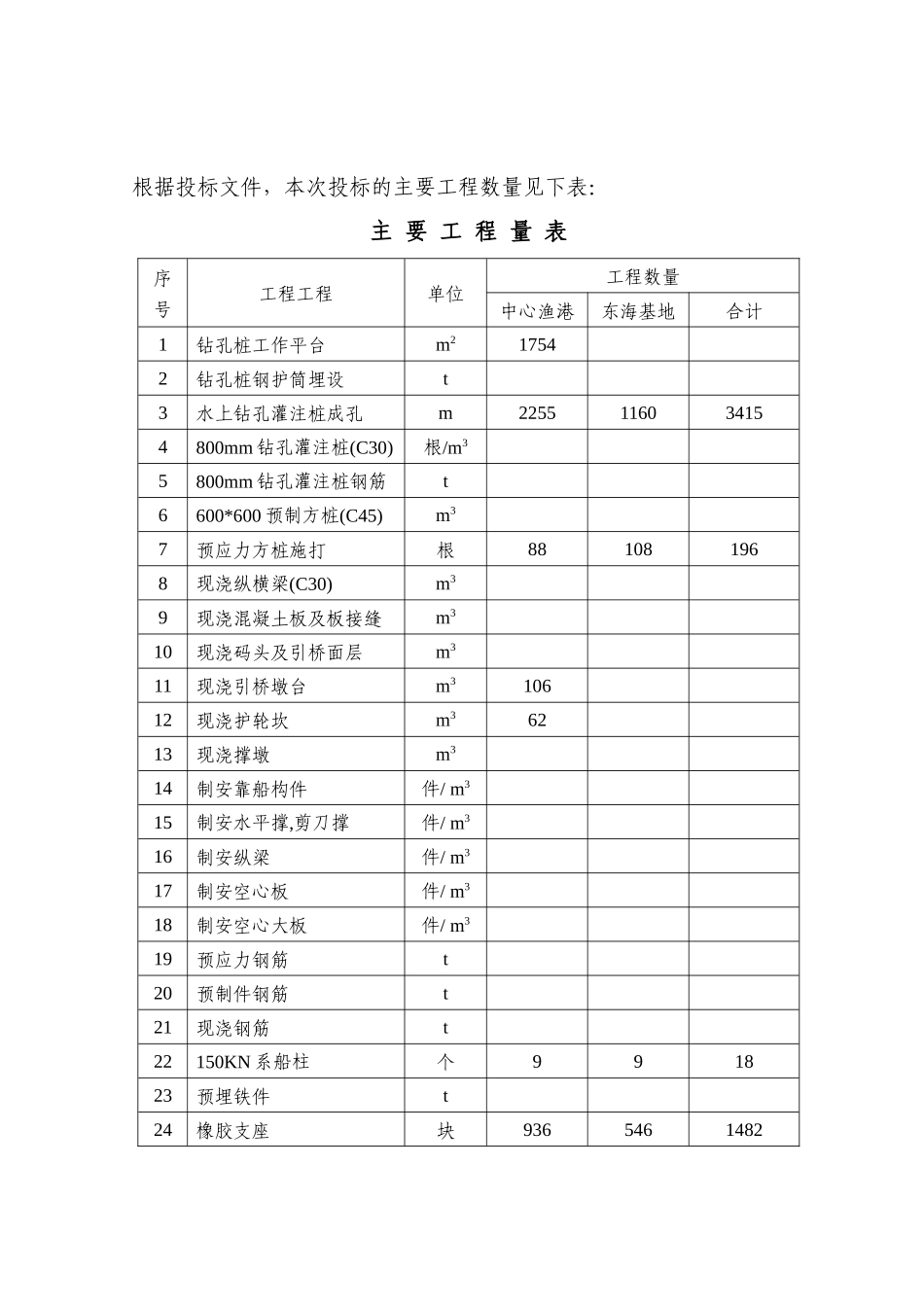

河岸高桩施工组织设计_第2页
2/64

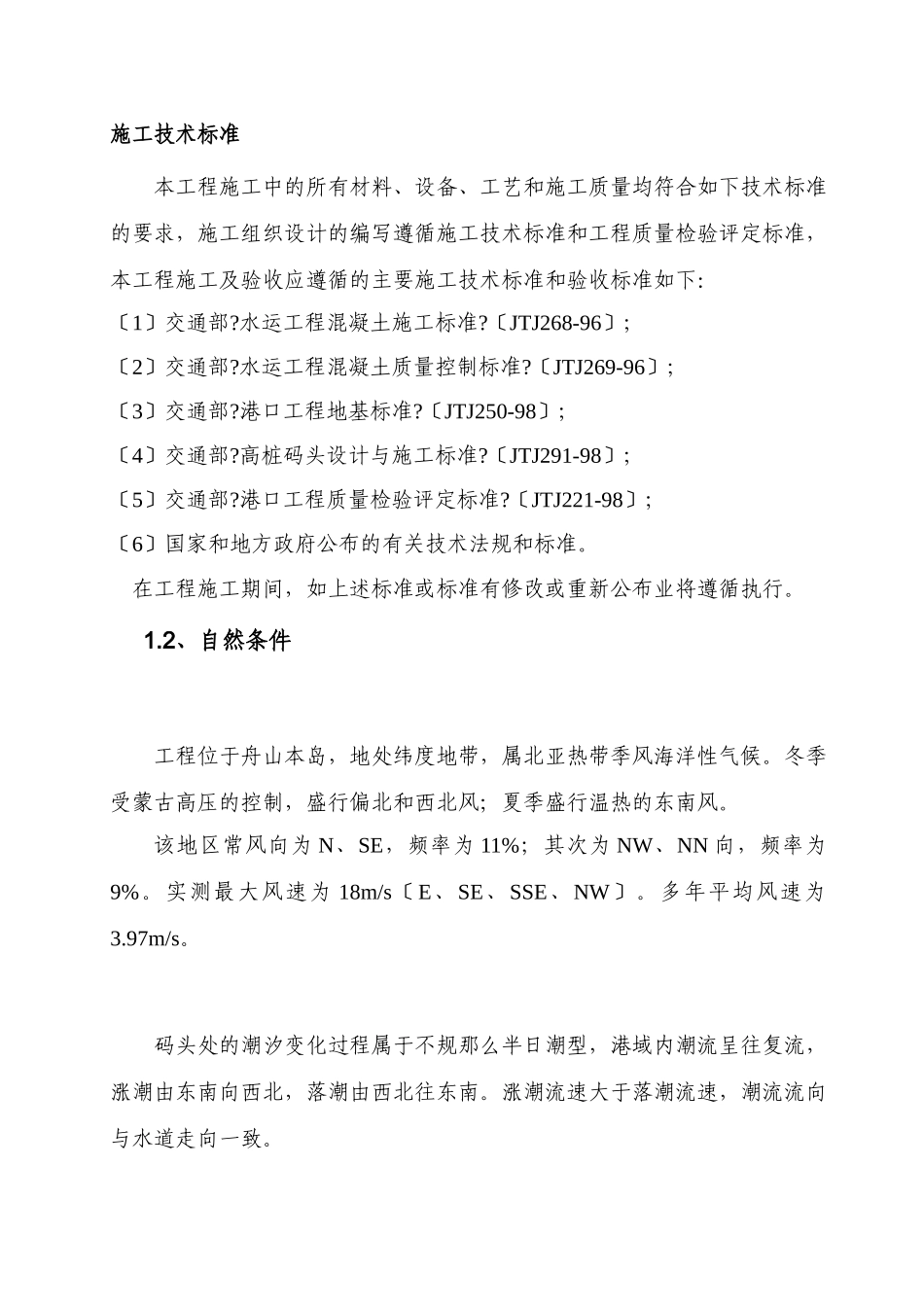

河岸高桩施工组织设计_第3页
3/64
施工组织设计1、概况 中心渔港一期工程位于舟山本岛普陀山浦东西两侧。〔1〕中心渔港:300-500 吨级浮码头栈桥四条〔3#栈桥 140.5*6 米,4#栈桥136.5*6 米,5#栈桥 137.1*6 米,6#栈桥 133.3*6 米〕,8 个撑墩。〔2〕渔政东海基地:千吨级固定码头一座〔平台 104.0*10 米,1#栈桥165.5*6米〕,浮码头 2#栈桥 148.1*6 米,3 个撑墩。〔1〕引桥结构:靠岸的九跨采纳 Ф800mm 钻孔灌注桩根底,每个排架 2 根,排架间距为 9.5-10 米;其余靠海打桩船能进入的地方采纳 600*600mm 预应力钢筋混凝土空心方桩。桩上为现浇横梁,横梁上搁置预制空心大板。〔2〕撑墩结构:采纳 600*600mm 预应力钢筋混凝土空心方桩根底,每个撑墩 4 根桩,上部结构为现浇墩台结构。〔3〕码头结构:1000 吨级码头采纳高桩梁板结构。总长 104 米,分为各 52米的 2 个结构段,宽 10 米,桩基为 600*600mm 预应力钢筋混凝土空心方桩,排架间距 7 米,每个排架 4 根桩,桩上为现浇横梁,横梁上搁置纵梁,面板为叠合板。平台前沿设置人员上落的踏步平台及固定钢爬梯。 根据投标文件,本次投标的主要工程数量见下表:主 要 工 程 量 表序号工程工程单位工程数量中心渔港东海基地合计1钻孔桩工作平台m217542钻孔桩钢护筒埋设t3水上钻孔灌注桩成孔m2255116034154800mm 钻孔灌注桩(C30)根/m35800mm 钻孔灌注桩钢筋t6600*600 预制方桩(C45)m37预应力方桩施打根881081968现浇纵横梁(C30)m39现浇混凝土板及板接缝m310现浇码头及引桥面层m311现浇引桥墩台m310612现浇护轮坎m36213现浇撑墩m314制安靠船构件件/ m315制安水平撑,剪刀撑件/ m316制安纵梁件/ m317制安空心板件/ m318制安空心大板件/ m319预应力钢筋t20预制件钢筋t21现浇钢筋t22150KN 系船柱个991823预埋铁件t24橡胶支座块9365461482施工技术标准本工程施工中的所有材料、设备、工艺和施工质量均符合如下技术标准的要求,施工组织设计的编写遵循施工技术标准和工程质量检验评定标准, 本工程施工及验收应遵循的主要施工技术标准和验收标准如下:〔1〕交通部?水运工程混凝土施工标准?〔JTJ268-96〕;〔2〕交通部?水运工程混凝土质量控制标准?〔JTJ269-96〕;〔3〕交通部?港口工程地基标准?〔JTJ250-98〕;〔4〕交通部?高桩码头设计与施工标准?〔JTJ291-98〕;〔5〕交通部?港口工程质量检验评定标准?〔JTJ221-98〕;〔6〕国家和地方政府公布的有关技术法规和标准。 在工...
