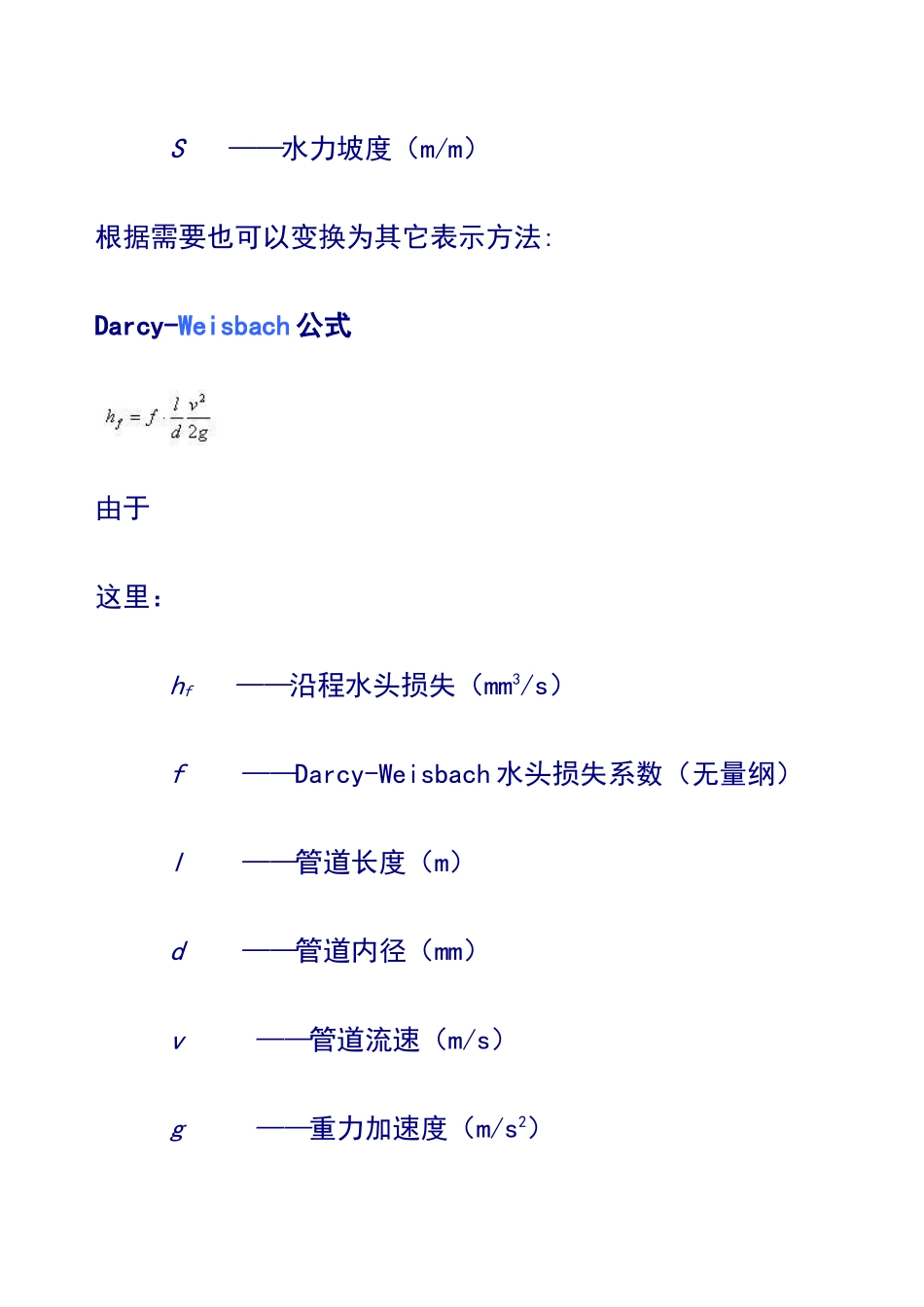

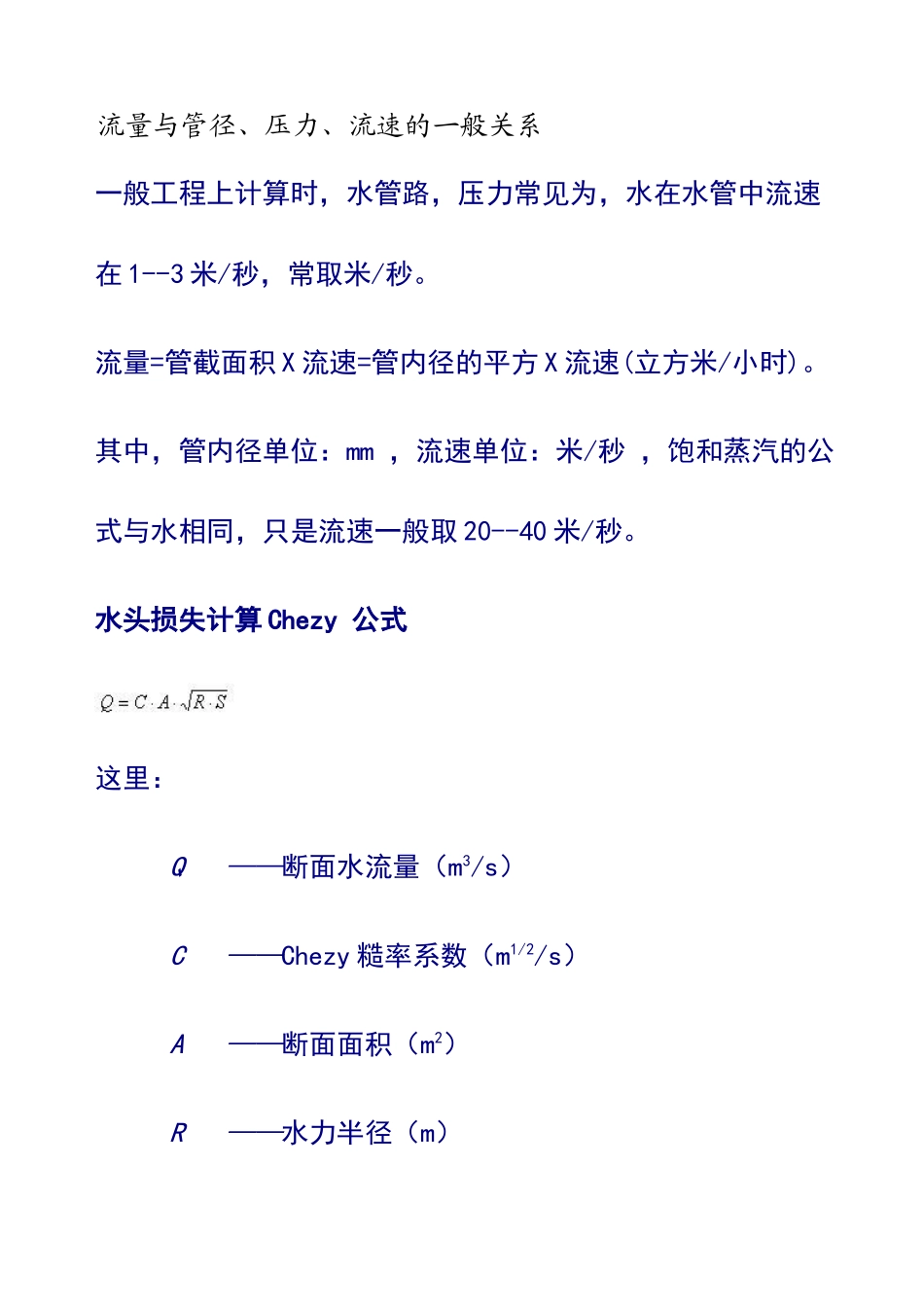

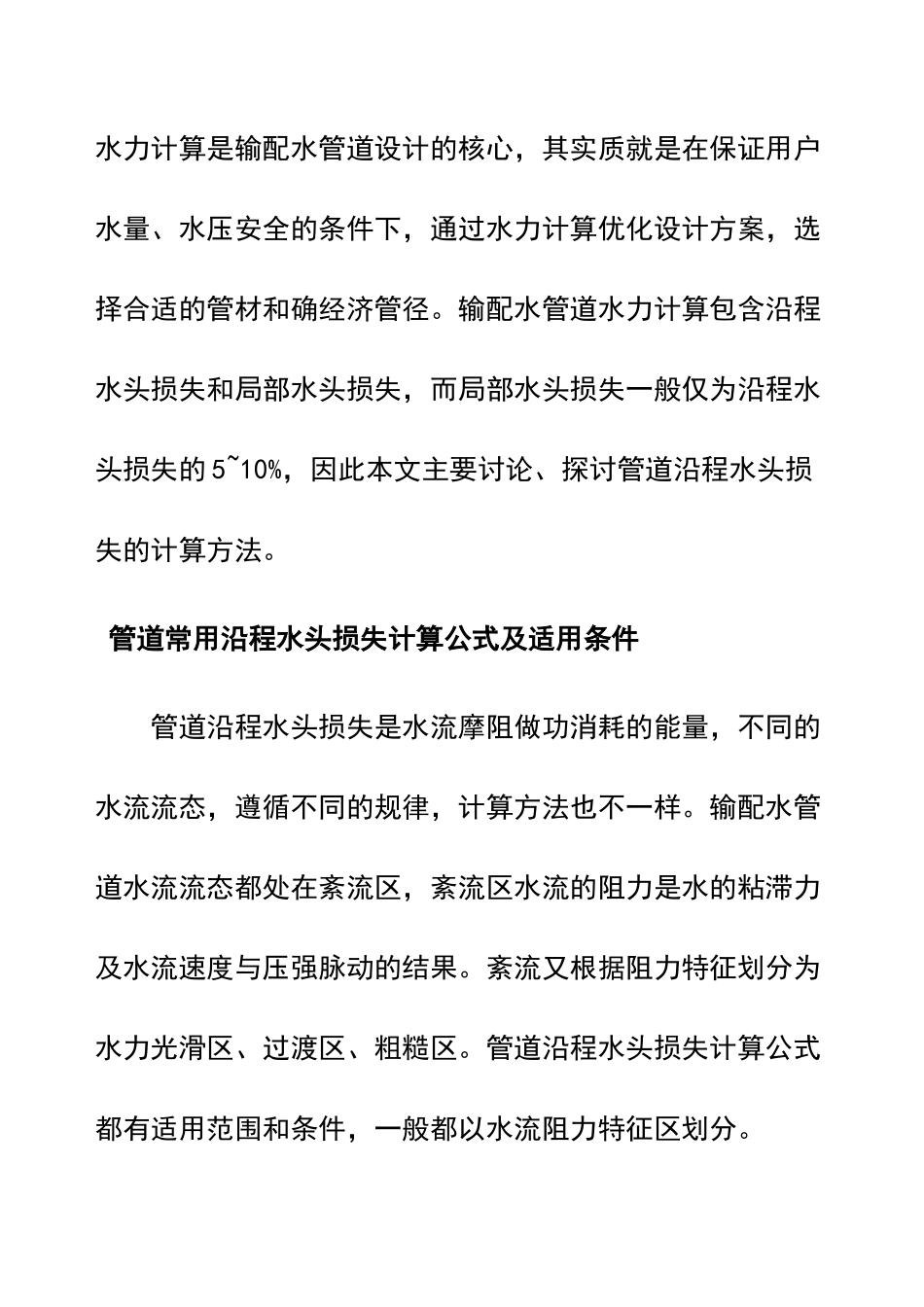

流量与管径、压力、流速的一般关系一般工程上计算时,水管路,压力常见为,水在水管中流速在 1--3 米/秒,常取米/秒。 流量=管截面积 X 流速=管内径的平方 X 流速(立方米/小时)。其中,管内径单位:mm ,流速单位:米/秒 ,饱和蒸汽的公式与水相同,只是流速一般取 20--40 米/秒。水头损失计算 Chezy 公式这里:Q ——断面水流量(m3/s)C ——Chezy 糙率系数(m1/2/s)A ——断面面积(m2)R ——水力半径(m)S ——水力坡度(m/m)根据需要也可以变换为其它表示方法:Darcy-Weisbach 公式由于这里:hf ——沿程水头损失(mm3/s)f ——Darcy-Weisbach 水头损失系数(无量纲)l ——管道长度(m)d ——管道内径(mm)v ——管道流速(m/s)g ——重力加速度(m/s2)水力计算是输配水管道设计的核心,其实质就是在保证用户水量、水压安全的条件下,通过水力计算优化设计方案,选择合适的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失,而局部水头损失一般仅为沿程水头损失的 5~10%,因此本文主要讨论、探讨管道沿程水头损失的计算方法。 管道常用沿程水头损失计算公式及适用条件 管道沿程水头损失是水流摩阻做功消耗的能量,不同的水流流态,遵循不同的规律,计算方法也不一样。输配水管道水流流态都处在紊流区,紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件,一般都以水流阻力特征区划分。 水流阻力特征区的判别方法,工程设计宜采纳数值做为判别式,目前国内管道常常采纳的沿程水头损失水力计算公式及相应的摩阻力系数,根据水流阻力特征区划分如表1。沿程水头损失水力计算公式和摩阻系数 表 1阻 力 特征区适用条件 水力公式、摩阻系数符号意义水 力 光滑区>10雷诺数h:管道沿程水头损失v:平均流速d:管道内径γ:水的运动粘滞系数紊 流 过渡区10<<500(1)(2)阻 力 特征区适用条件 水力公式、摩阻系数符号意义λ:沿程摩阻系数Δ:管道当量粗糙度q:管道流量Ch:海曾-威廉系数紊 流 粗糙区>500 达西公式是管道沿程水力计算基本公式,是一个半理论半经验的计算通式,它适用于流态的不同区间,其中摩阻系数 λ 可采纳柯列布鲁克公式计算,克列布鲁克公式考虑的因素多,适用范围广泛,被认为紊流区 λ 的综合计算公式。利用达西公式和柯列布鲁克公式...
