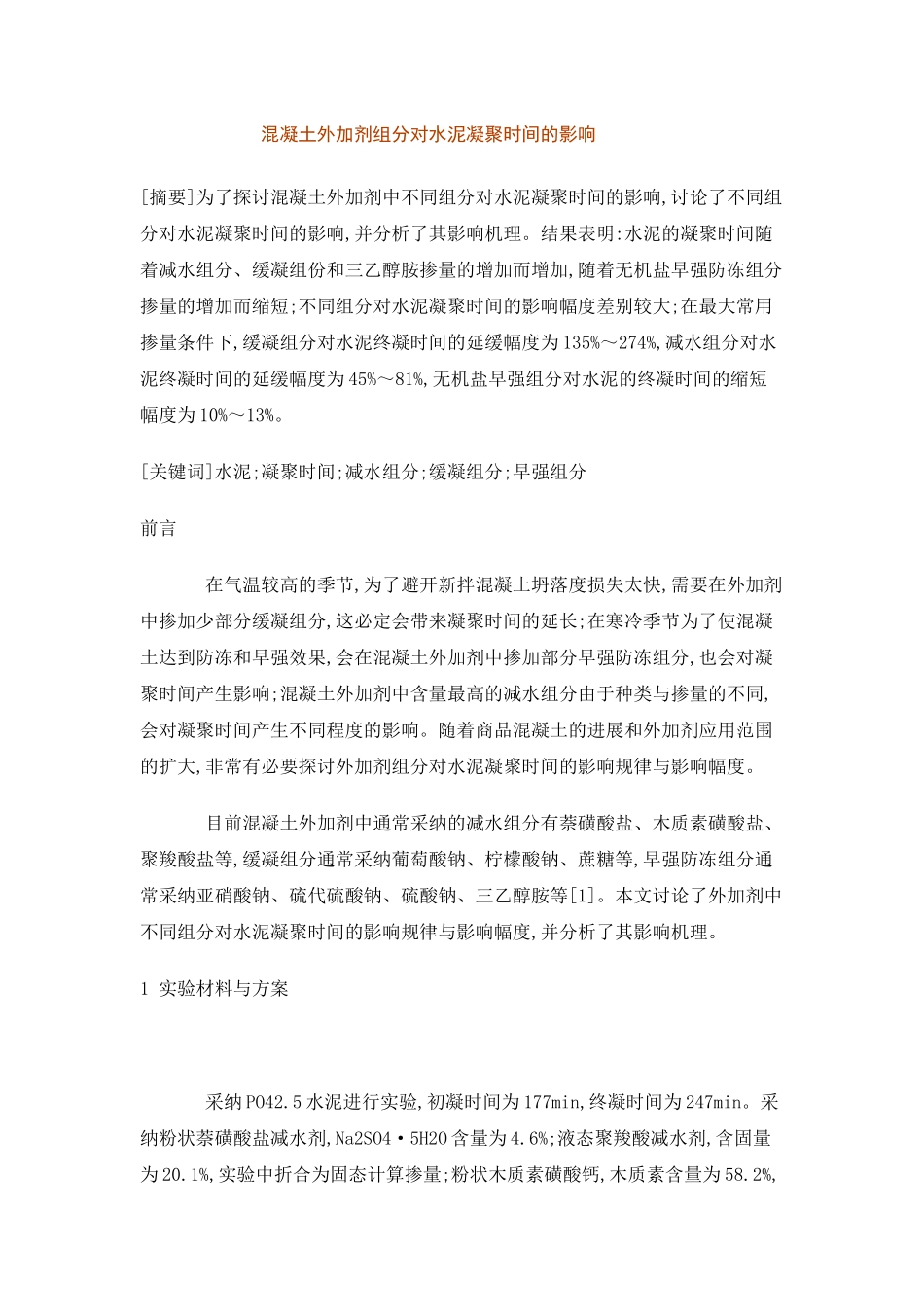

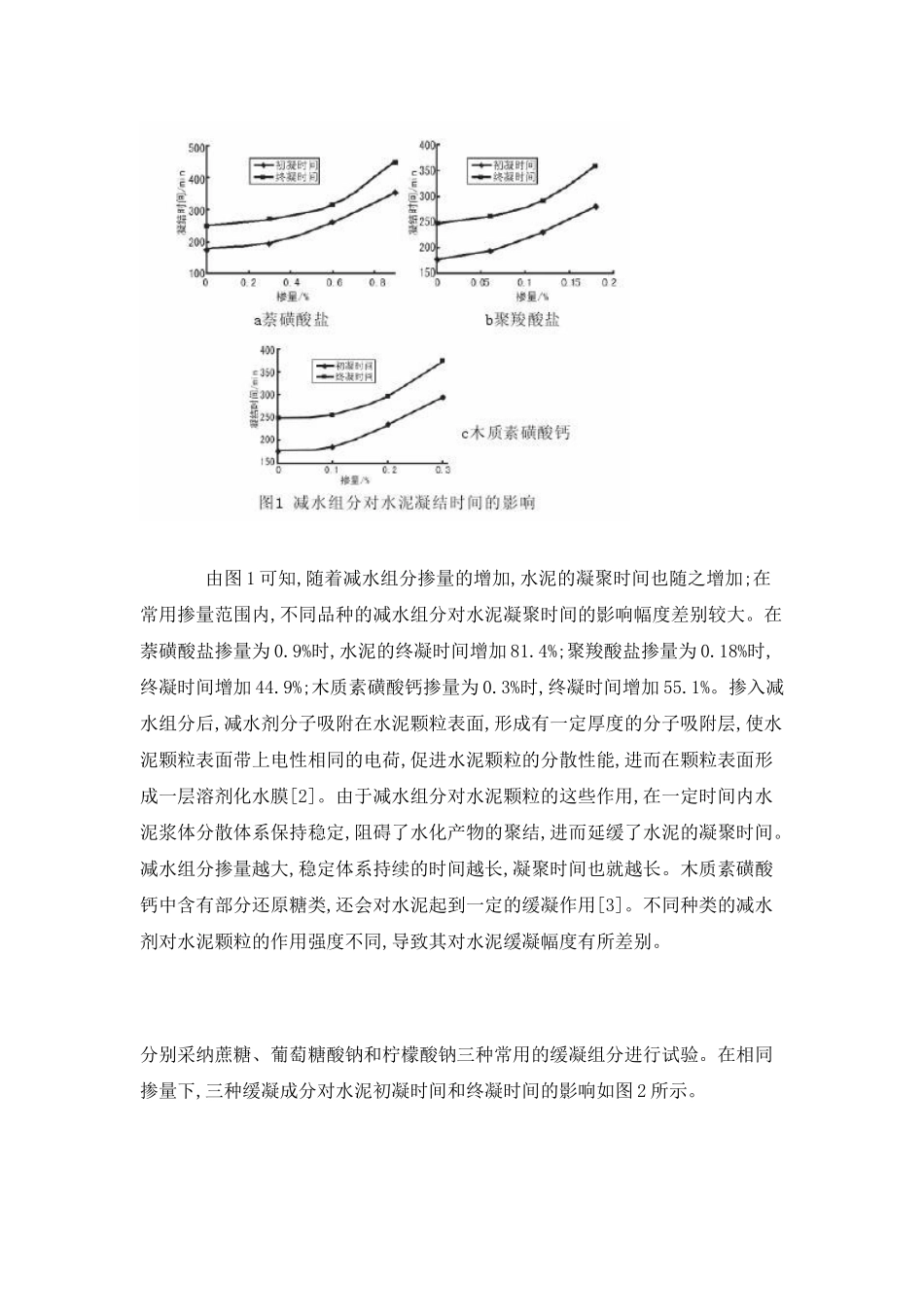

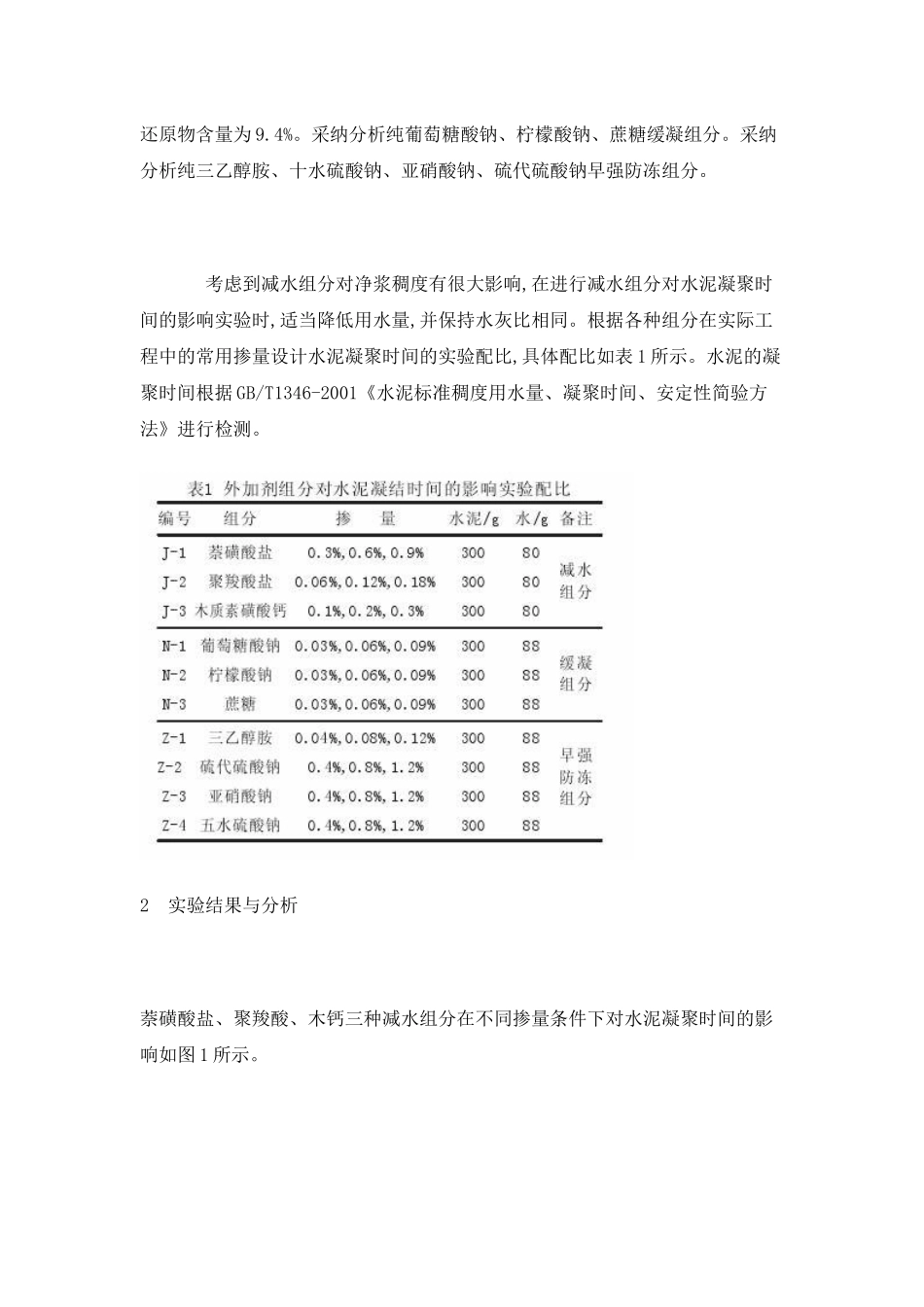

混凝土外加剂组分对水泥凝聚时间的影响[摘要]为了探讨混凝土外加剂中不同组分对水泥凝聚时间的影响,讨论了不同组分对水泥凝聚时间的影响,并分析了其影响机理。结果表明:水泥的凝聚时间随着减水组分、缓凝组份和三乙醇胺掺量的增加而增加,随着无机盐早强防冻组分掺量的增加而缩短;不同组分对水泥凝聚时间的影响幅度差别较大;在最大常用掺量条件下,缓凝组分对水泥终凝时间的延缓幅度为 135%～274%,减水组分对水泥终凝时间的延缓幅度为 45%～81%,无机盐早强组分对水泥的终凝时间的缩短幅度为 10%～13%。[关键词]水泥;凝聚时间;减水组分;缓凝组分;早强组分前言 在气温较高的季节,为了避开新拌混凝土坍落度损失太快,需要在外加剂中掺加少部分缓凝组分,这必定会带来凝聚时间的延长;在寒冷季节为了使混凝土达到防冻和早强效果,会在混凝土外加剂中掺加部分早强防冻组分,也会对凝聚时间产生影响;混凝土外加剂中含量最高的减水组分由于种类与掺量的不同,会对凝聚时间产生不同程度的影响。随着商品混凝土的进展和外加剂应用范围的扩大,非常有必要探讨外加剂组分对水泥凝聚时间的影响规律与影响幅度。 目前混凝土外加剂中通常采纳的减水组分有萘磺酸盐、木质素磺酸盐、聚羧酸盐等,缓凝组分通常采纳葡萄酸钠、柠檬酸钠、蔗糖等,早强防冻组分通常采纳亚硝酸钠、硫代硫酸钠、硫酸钠、三乙醇胺等[1]。本文讨论了外加剂中不同组分对水泥凝聚时间的影响规律与影响幅度,并分析了其影响机理。1 实验材料与方案 采纳 PO42.5 水泥进行实验,初凝时间为 177min,终凝时间为 247min。采纳粉状萘磺酸盐减水剂,Na2SO4·5H2O 含量为 4.6%;液态聚羧酸减水剂,含固量为 20.1%,实验中折合为固态计算掺量;粉状木质素磺酸钙,木质素含量为 58.2%,还原物含量为 9.4%。采纳分析纯葡萄糖酸钠、柠檬酸钠、蔗糖缓凝组分。采纳分析纯三乙醇胺、十水硫酸钠、亚硝酸钠、硫代硫酸钠早强防冻组分。 考虑到减水组分对净浆稠度有很大影响,在进行减水组分对水泥凝聚时间的影响实验时,适当降低用水量,并保持水灰比相同。根据各种组分在实际工程中的常用掺量设计水泥凝聚时间的实验配比,具体配比如表 1 所示。水泥的凝聚时间根据 GB/T1346-2001《水泥标准稠度用水量、凝聚时间、安定性简验方法》进行检测。2 实验结果与分析萘磺酸盐、聚羧酸、木钙三种减水组分在不同掺量条件下对水泥凝聚时间的影响如图 1 所示。 由图 1 可知,随着减水组分掺量的增加,水泥的凝聚时间也随之增...
