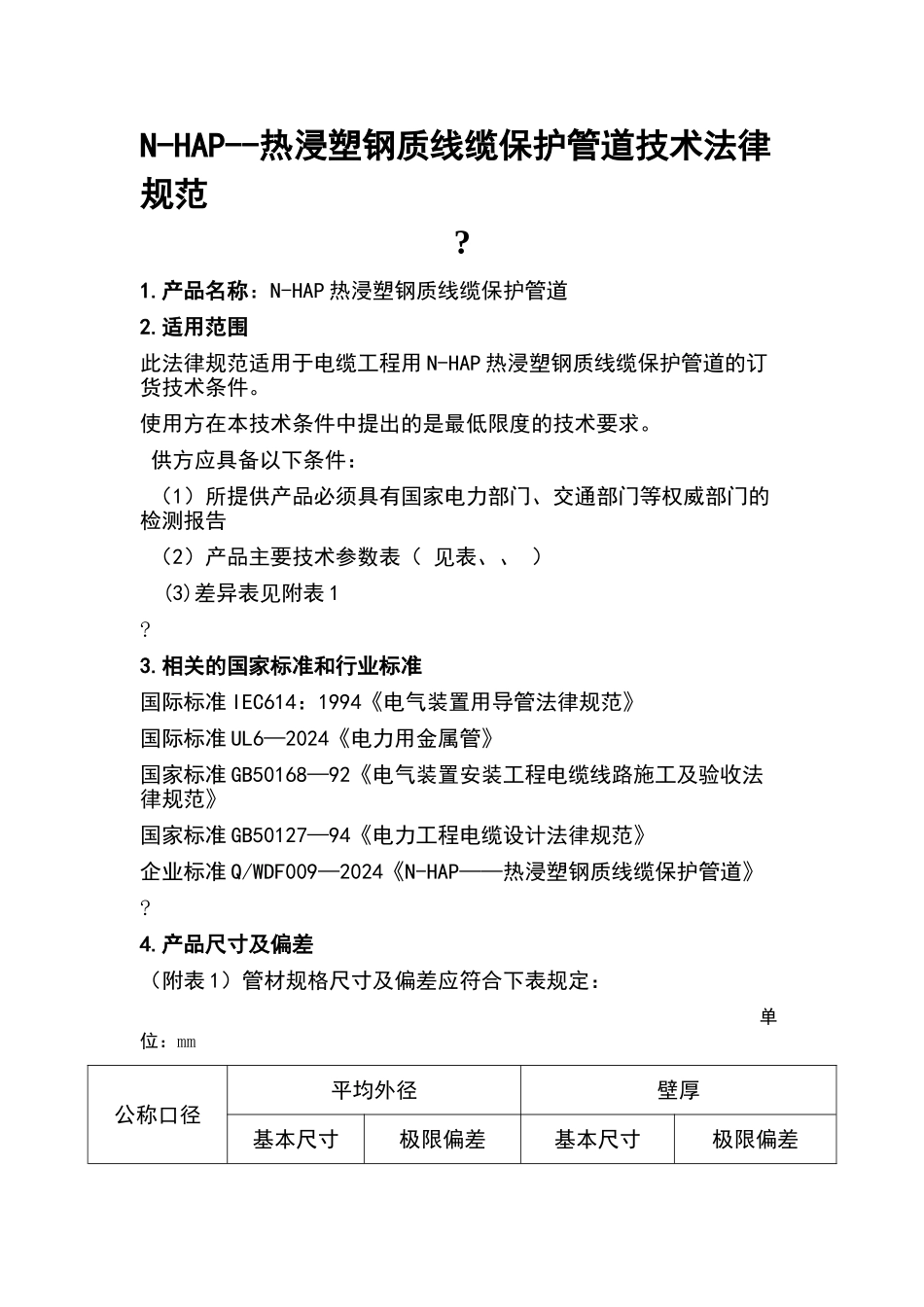

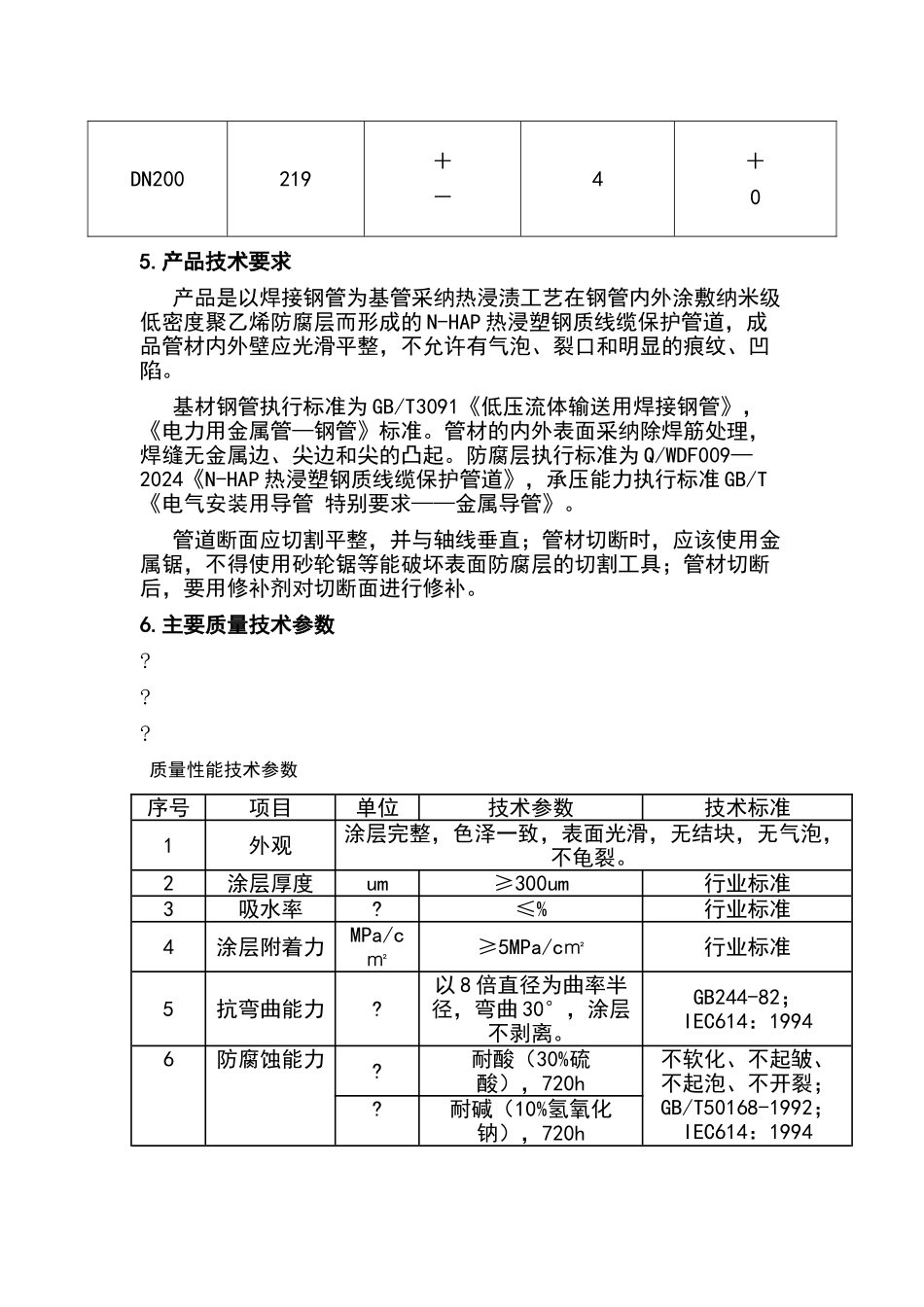

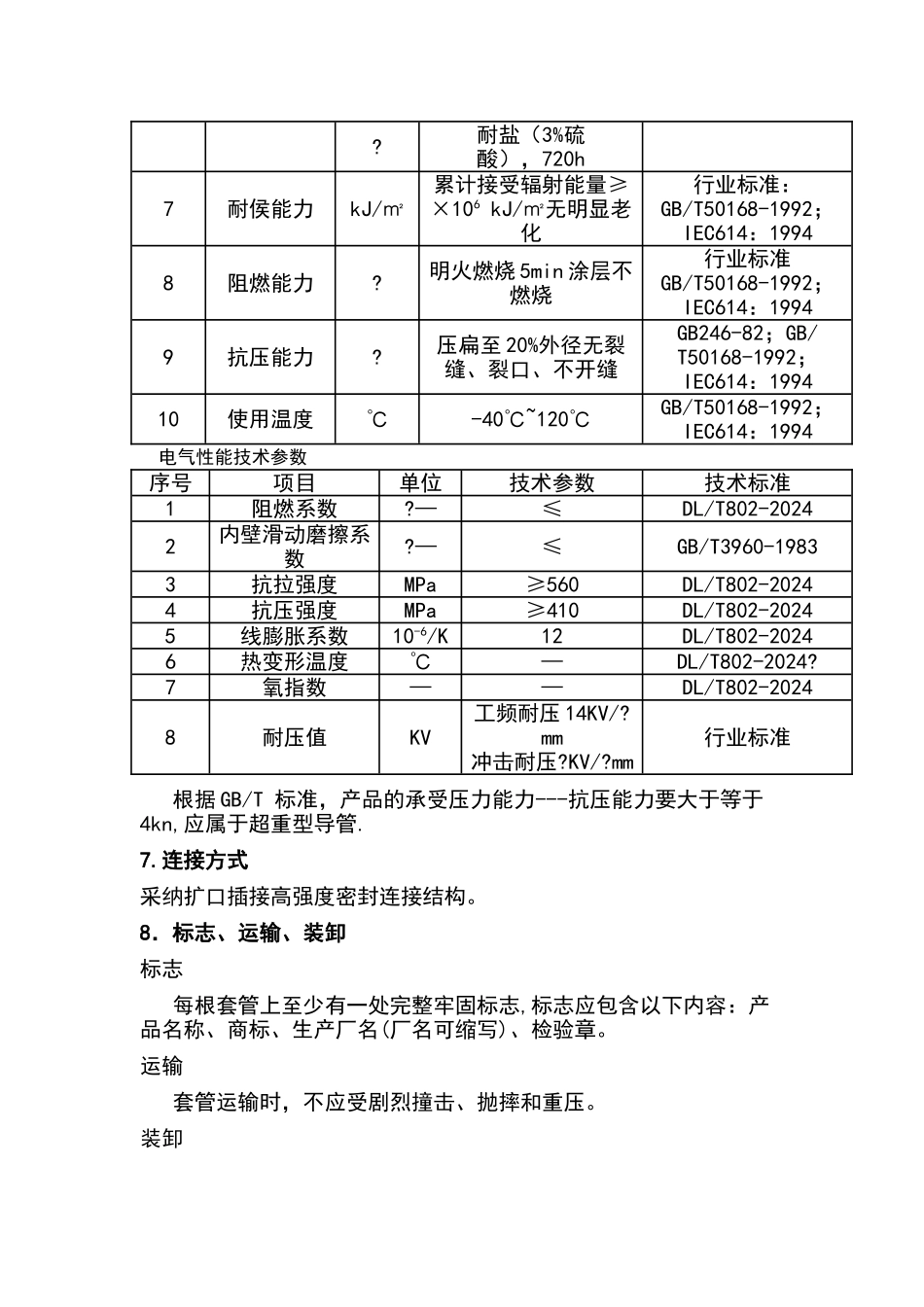

N-HAP--热浸塑钢质线缆保护管道技术法律规范?1.产品名称:N-HAP 热浸塑钢质线缆保护管道2.适用范围此法律规范适用于电缆工程用 N-HAP 热浸塑钢质线缆保护管道的订货技术条件。使用方在本技术条件中提出的是最低限度的技术要求。 供方应具备以下条件: (1)所提供产品必须具有国家电力部门、交通部门等权威部门的检测报告(2)产品主要技术参数表( 见表、、 )(3)差异表见附表 1?3.相关的国家标准和行业标准国际标准 IEC614:1994《电气装置用导管法律规范》国际标准 UL6—2024《电力用金属管》国家标准 GB50168—92《电气装置安装工程电缆线路施工及验收法律规范》国家标准 GB50127—94《电力工程电缆设计法律规范》企业标准 Q/WDF009—2024《N-HAP——热浸塑钢质线缆保护管道》?4.产品尺寸及偏差(附表 1)管材规格尺寸及偏差应符合下表规定: 单位:mm公称口径平均外径壁厚基本尺寸极限偏差基本尺寸极限偏差DN200219+-4+05.产品技术要求 产品是以焊接钢管为基管采纳热浸渍工艺在钢管内外涂敷纳米级低密度聚乙烯防腐层而形成的 N-HAP 热浸塑钢质线缆保护管道,成品管材内外壁应光滑平整,不允许有气泡、裂口和明显的痕纹、凹陷。 基材钢管执行标准为 GB/T3091《低压流体输送用焊接钢管》,《电力用金属管—钢管》标准。管材的内外表面采纳除焊筋处理,焊缝无金属边、尖边和尖的凸起。防腐层执行标准为 Q/WDF009—2024《N-HAP 热浸塑钢质线缆保护管道》,承压能力执行标准 GB/T 《电气安装用导管 特别要求——金属导管》。 管道断面应切割平整,并与轴线垂直;管材切断时,应该使用金属锯,不得使用砂轮锯等能破坏表面防腐层的切割工具;管材切断后,要用修补剂对切断面进行修补。6.主要质量技术参数??? 质量性能技术参数序号项目单位技术参数技术标准1外观涂层完整,色泽一致,表面光滑,无结块,无气泡,不龟裂。2涂层厚度um≥300um行业标准3吸水率?≤%行业标准4涂层附着力MPa/c㎡≥5MPa/c㎡行业标准5抗弯曲能力?以 8 倍直径为曲率半径,弯曲 30°,涂层不剥离。GB244-82;IEC614:19946防腐蚀能力?耐酸(30%硫酸),720h不软化、不起皱、不起泡、不开裂;GB/T50168-1992;IEC614:1994?耐碱(10%氢氧化钠),720h?耐盐(3%硫酸),720h7耐侯能力kJ/㎡累计接受辐射能量≥×106 kJ/㎡无明显老化行业标准:GB/T50168-1992;IEC614:19948阻燃能力?明火燃烧 5min 涂层不燃烧行业标准GB/T50168-1992;IEC614:...
