钢管悬挑脚手架方案

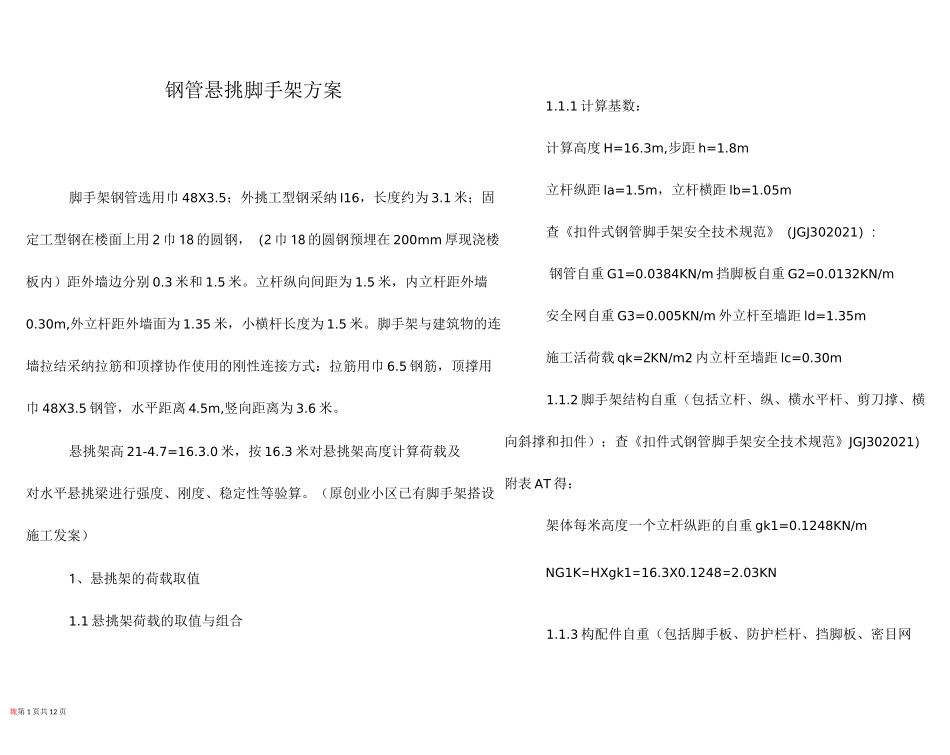

钢管悬挑脚手架方案_第1页
1/14
钢管悬挑脚手架方案_第2页
2/14

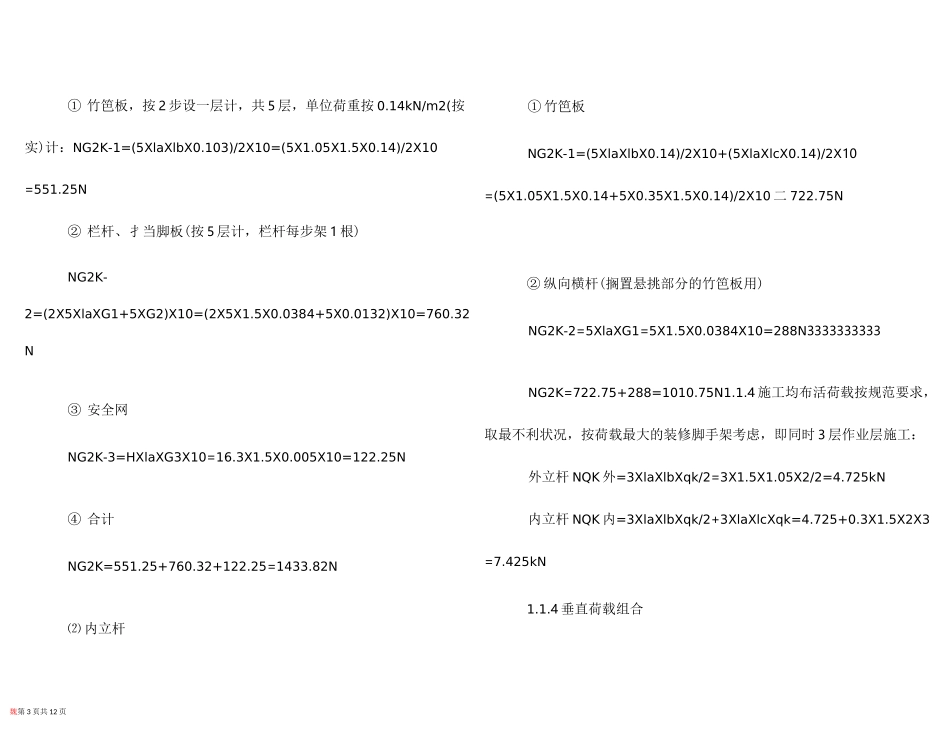

钢管悬挑脚手架方案_第3页
3/14
魏第 1 页共 12 页钢管悬挑脚手架方案脚手架钢管选用巾 48X3.5;外挑工型钢采纳 I16,长度约为 3.1 米;固定工型钢在楼面上用 2 巾 18 的圆钢,(2 巾 18 的圆钢预埋在 200mm 厚现浇楼板内)距外墙边分别 0.3 米和 1.5 米。立杆纵向间距为 1.5 米,内立杆距外墙0.30m,外立杆距外墙面为 1.35 米,小横杆长度为 1.5 米。脚手架与建筑物的连墙拉结采纳拉筋和顶撑协作使用的刚性连接方式:拉筋用巾 6.5 钢筋,顶撑用巾 48X3.5 钢管,水平距离 4.5m,竖向距离为 3.6 米。悬挑架高 21-4.7=16.3.0 米,按 16.3 米对悬挑架高度计算荷载及对水平悬挑梁进行强度、刚度、稳定性等验算。(原创业小区已有脚手架搭设施工发案)1、悬挑架的荷载取值1.1 悬挑架荷载的取值与组合1.1.1 计算基数:计算高度 H=16.3m,步距 h=1.8m立杆纵距 la=1.5m,立杆横距 lb=1.05m查《扣件式钢管脚手架安全技术规范》(JGJ302021):钢管自重 G1=0.0384KN/m 挡脚板自重 G2=0.0132KN/m安全网自重 G3=0.005KN/m 外立杆至墙距 ld=1.35m施工活荷载 qk=2KN/m2 内立杆至墙距 lc=0.30m1.1.2 脚手架结构自重(包括立杆、纵、横水平杆、剪刀撑、横向斜撑和扣件);查《扣件式钢管脚手架安全技术规范》JGJ302021)附表 AT 得:架体每米高度一个立杆纵距的自重 gk1=0.1248KN/mNG1K=HXgk1=16.3X0.1248=2.03KN1.1.3 构配件自重(包括脚手板、防护栏杆、挡脚板、密目网魏第 2 页共 12 页等)⑴外立杆魏第 3 页共 12 页① 竹笆板,按 2 步设一层计,共 5 层,单位荷重按 0.14kN/m2(按实)计:NG2K-1=(5XlaXlbX0.103)/2X10=(5X1.05X1.5X0.14)/2X10=551.25N② 栏杆、扌当脚板(按 5 层计,栏杆每步架 1 根)NG2K-2=(2X5XlaXG1+5XG2)X10=(2X5X1.5X0.0384+5X0.0132)X10=760.32N③ 安全网NG2K-3=HXlaXG3X10=16.3X1.5X0.005X10=122.25N④ 合计NG2K=551.25+760.32+122.25=1433.82N⑵ 内立杆① 竹笆板NG2K-1=(5XlaXlbX0.14)/2X10+(5XlaXlcX0.14)/2X10=(5X1.05X1.5X0.14+5X0.35X1.5X0.14)/2X10 二 722.75N② 纵向横杆(搁置悬挑部分的竹笆板用)NG2K-2=5XlaXG1=5X1.5X0.0384X10=288N3333333333NG2K=722.75+288=1010.75N1.1.4 施工均布活荷载按规范要求,取最不利状况,按荷载最大的装修脚手架考虑,即同时 3 层作业层施工:外立杆 NQK 外=3XlaXlbXqk/2=3X1.5X1.05X2/2=4.725kN内立杆 NQK 内=3XlaXlbXqk/2+3XlaXlcXqk=...
