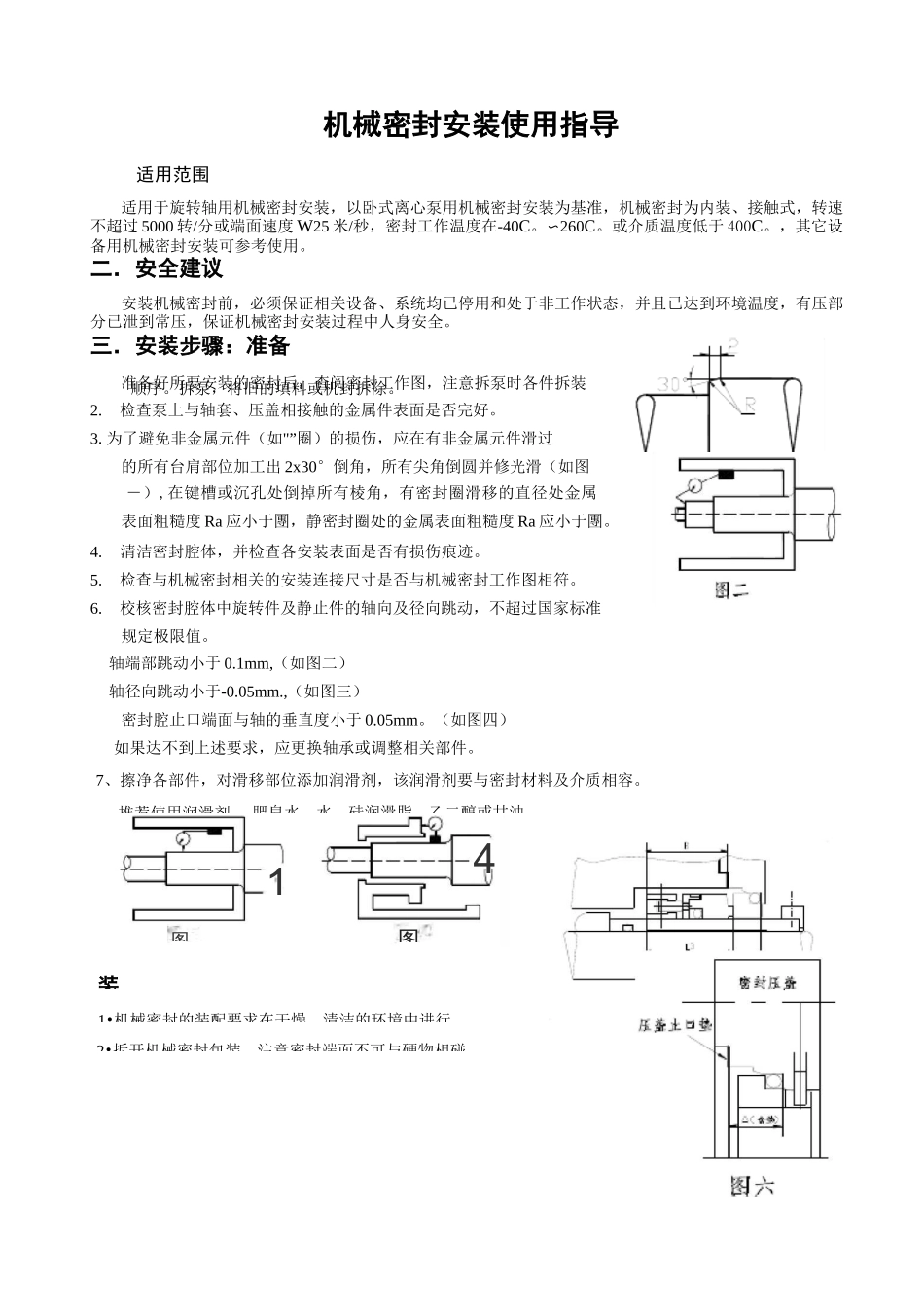

密封安装知识CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-顺序。拆泵,将旧的填料或机封拆除。机械密封安装使用指导适用范围适用于旋转轴用机械密封安装,以卧式离心泵用机械密封安装为基准,机械密封为内装、接触式,转速不超过 5000 转/分或端面速度 W25 米/秒,密封工作温度在-40C。〜260C。或介质温度低于 400C。,其它设备用机械密封安装可参考使用。二.安全建议安装机械密封前,必须保证相关设备、系统均已停用和处于非工作状态,并且已达到环境温度,有压部分已泄到常压,保证机械密封安装过程中人身安全。三.安装步骤:准备准备好所要安装的密封后,查阅密封工作图,注意拆泵时各件拆装2.检查泵上与轴套、压盖相接触的金属件表面是否完好。3.为了避免非金属元件(如"”圈)的损伤,应在有非金属元件滑过的所有台肩部位加工出 2x30°倒角,所有尖角倒圆并修光滑(如图―),在键槽或沉孔处倒掉所有棱角,有密封圈滑移的直径处金属表面粗糙度 Ra 应小于團,静密封圈处的金属表面粗糙度 Ra 应小于團。4.清洁密封腔体,并检查各安装表面是否有损伤痕迹。5.检查与机械密封相关的安装连接尺寸是否与机械密封工作图相符。6.校核密封腔体中旋转件及静止件的轴向及径向跳动,不超过国家标准规定极限值。轴端部跳动小于 0.1mm,(如图二)轴径向跳动小于-0.05mm.,(如图三)密封腔止口端面与轴的垂直度小于 0.05mm。(如图四)如果达不到上述要求,应更换轴承或调整相关部件。41图图7、擦净各部件,对滑移部位添加润滑剂,该润滑剂要与密封材料及介质相容。装1•机械密封的装配要求在干燥、清洁的环境中进行。2•拆开机械密封包装,注意密封端面不可与硬物相碰。肥皂水、水、硅润滑脂、乙二醇或甘油。推荐使用润滑剂:5、6这样机械密封安装时仅需校核3•依据密封工作图,确定密封工作长度 L3(以符合 DIN24960 的 C8U 型机械密封为例)(见图五)。3-1、密封弹性组件(包括动环)的工作长度是经过计算的,即在规定的运行寿命内能保持合适的端面比压及弹性补偿量的长度。工作长度与其自由状态的长度差值,即是密封的压缩量,安装中,需计算得出实际压缩量。可根据使用经验对密封压缩量进行少量增减,否则必须保证密封工作图尺寸。盲目或过大增减压缩量、不按密封工作图尺寸安装将导致密封不能工作或过早失效。4、测量压盖尺寸 A(含止口垫)后(见图六),将静环及静环密封圈装至压盖内,并注意静环后部的槽对入压盖上的防转销。如果...
