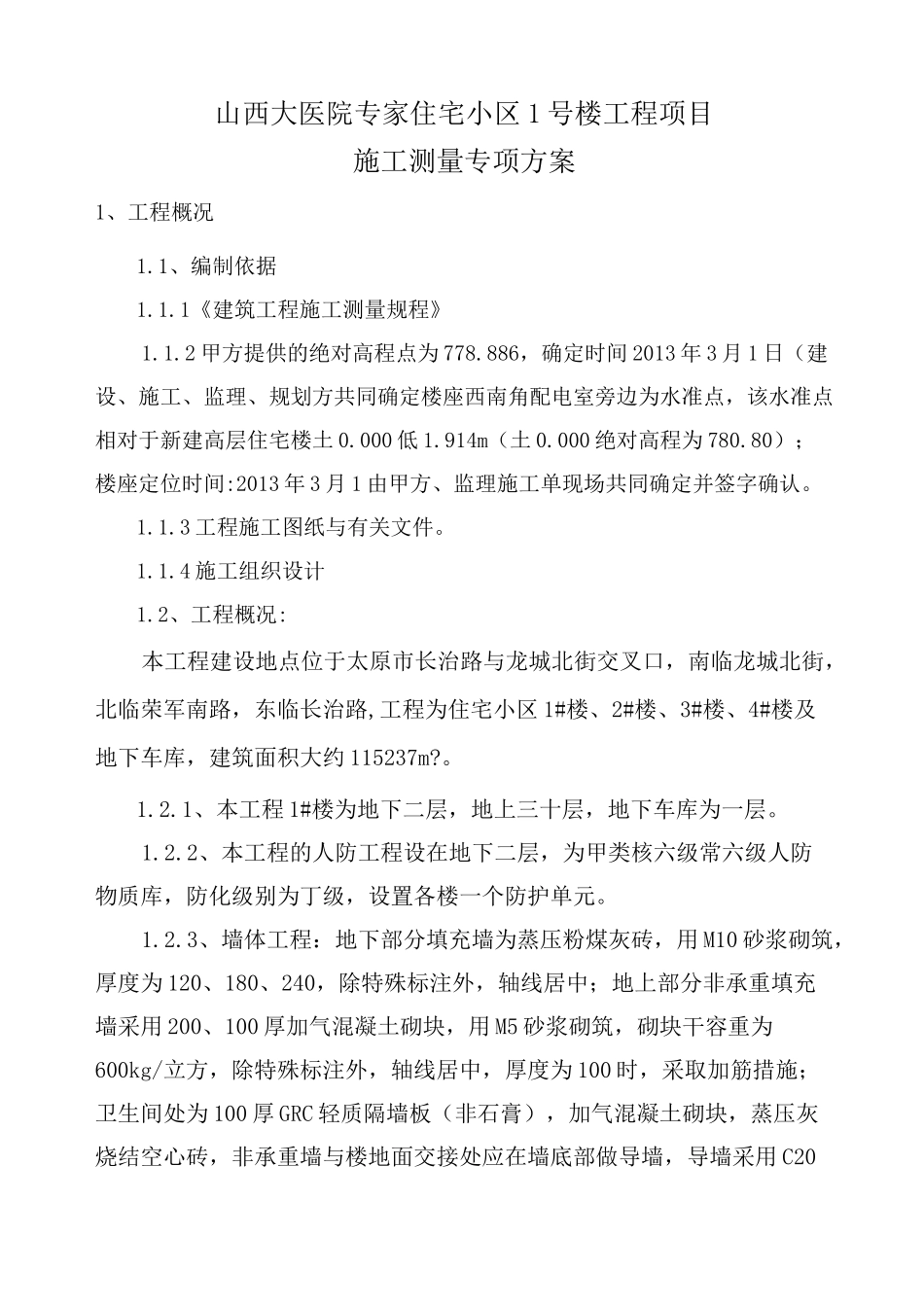

山西大医院专家住宅小区 1#楼工程施工测量放线专项施工方案审批人审核人编制人太原市第一建筑工程集团有限公司山西大医院专家住宅小区项目部二 O 一三年三月一日山西大医院专家住宅小区 1 号楼工程项目施工测量专项方案1、工程概况1.1、编制依据1.1.1《建筑工程施工测量规程》1.1.2 甲方提供的绝对高程点为 778.886，确定时间 2013 年 3 月 1 日（建设、施工、监理、规划方共同确定楼座西南角配电室旁边为水准点，该水准点相对于新建高层住宅楼土 0.000 低 1.914m（土 0.000 绝对高程为 780.80）；楼座定位时间:2013 年 3 月 1 由甲方、监理施工单现场共同确定并签字确认。1.1.3 工程施工图纸与有关文件。1.1.4 施工组织设计1.2、工程概况:本工程建设地点位于太原市长治路与龙城北街交叉口，南临龙城北街，北临荣军南路，东临长治路,工程为住宅小区 1#楼、2#楼、3#楼、4#楼及地下车库，建筑面积大约 115237m?。1.2.1、本工程 1#楼为地下二层，地上三十层，地下车库为一层。1.2.2、本工程的人防工程设在地下二层，为甲类核六级常六级人防物质库，防化级别为丁级，设置各楼一个防护单元。1.2.3、墙体工程：地下部分填充墙为蒸压粉煤灰砖，用 M10 砂浆砌筑，厚度为 120、180、240，除特殊标注外，轴线居中；地上部分非承重填充墙采用 200、100 厚加气混凝土砌块，用 M5 砂浆砌筑，砌块干容重为600kg/立方，除特殊标注外，轴线居中，厚度为 100 时，采取加筋措施；卫生间处为 100 厚 GRC 轻质隔墙板（非石膏），加气混凝土砌块，蒸压灰烧结空心砖，非承重墙与楼地面交接处应在墙底部做导墙，导墙采用 C20细石混凝土，高度应不小于 200mm，并与墙体同宽；管道井处为 100 厚加气混凝土砌块，用 M5 砂浆砌筑，墙内壁随砌随用 20 厚 1:3 水泥砂浆抹平，所有管道井检修门下设 120 高门坎。1.2.4、屋面工程：屋面防水等级为一级，防水层合理使用年限为 20年，做法为两道 1.2 厚自粘橡胶高分子防水卷材；隔气层设置保温材料选用挤塑聚苯板，不设隔气层。1.3、施工条件1.3.1 人员计划项目部根据工程需要，安排有经验的人员组成测量小组，进行本工程的测量放线。人员计划见下表：劳动力计划表：组长组织施工放线，复线、标咼复核测量员放线、标咼测量及传递、配合复线、标咼复核配合人员配合放线、复线、标咼传递1.3.2 仪器、计量工具计划仪器、计量工具计划明细见下表仪器名称型号单位数量产地目前...
