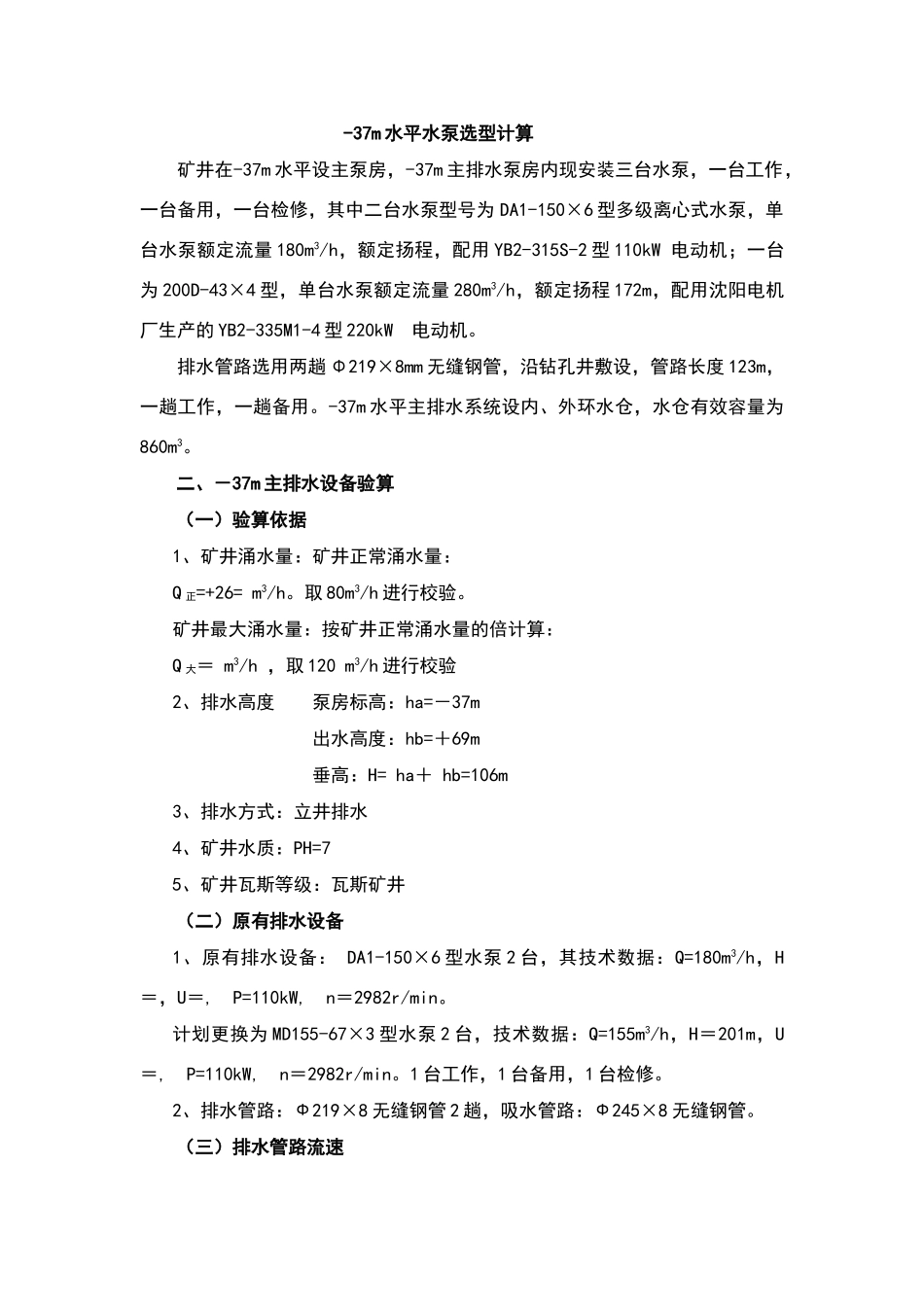

-37m 水平水泵选型计算矿井在-37m 水平设主泵房,-37m 主排水泵房内现安装三台水泵,一台工作,一台备用,一台检修,其中二台水泵型号为 DA1-150×6 型多级离心式水泵,单台水泵额定流量 180m3/h,额定扬程,配用 YB2-315S-2 型 110kW 电动机;一台为 200D-43×4 型,单台水泵额定流量 280m3/h,额定扬程 172m,配用沈阳电机厂生产的 YB2-335M1-4 型 220kW 电动机。排水管路选用两趟 Φ219×8mm 无缝钢管,沿钻孔井敷设,管路长度 123m,一趟工作,一趟备用。-37m 水平主排水系统设内、外环水仓,水仓有效容量为860m3。二、-37m 主排水设备验算(一)验算依据1、矿井涌水量:矿井正常涌水量:Q 正=+26= m3/h。取 80m3/h 进行校验。矿井最大涌水量:按矿井正常涌水量的倍计算:Q 大= m3/h ,取 120 m3/h 进行校验2、排水高度 泵房标高:ha=-37m 出水高度:hb=+69m 垂高:H= ha+ hb=106m3、排水方式:立井排水4、矿井水质:PH=75、矿井瓦斯等级:瓦斯矿井(二)原有排水设备1、原有排水设备: DA1-150×6 型水泵 2 台,其技术数据:Q=180m3/h,H=,U=, P=110kW, n=2982r/min。计划更换为 MD155-67×3 型水泵 2 台,技术数据:Q=155m3/h,H=201m,U=, P=110kW, n=2982r/min。1 台工作,1 台备用,1 台检修。2、排水管路:Ф219×8 无缝钢管 2 趟,吸水管路:Ф245×8 无缝钢管。(三)排水管路流速1、排水管路数量:Ф219×8 无缝钢管 2 趟,1 趟工作,1 趟备用。2、排水管路流速 MD155-67×3 型水泵VP= ==S式中:VP-排水管路流速,m/s;dp-排水管内经,-×2=QH-水泵额定流量, 155m3/h;(四)吸水管路流速MD155-67×3 型水泵VP= ==S 式中:VP-吸水管路流速,m/s;dp-吸水管内经,-×2=QH-水泵额定流量, 155m3/h。(五)管道特性曲线及工况1、吸水管阻力损失计算(1)吸水管附件等值长度 Lx’弯管:、底阀:39m、异径管:,(弯管、底阀、异径管各为一件)。Lx’=1×+1×39+1×=50m(2)吸水管等值长度 LxLx=Lx’+S=50+5=55m式中:Lx -吸水管等值长度,mLx’-吸水管附件等值长度,50mS-吸水高度,5m(3)吸水管阻力损失:Hafx=()=×()=式中:Hafx-吸水管阻力损失,m;-管道淤积的阻力系数;λ-扬程阻力系数损失,;LX-吸水管等值长度,55m;dx-吸水管内径,Vx-吸水管路流速,S2、排水管阻力损失计算(1)排水管附件等值长...
