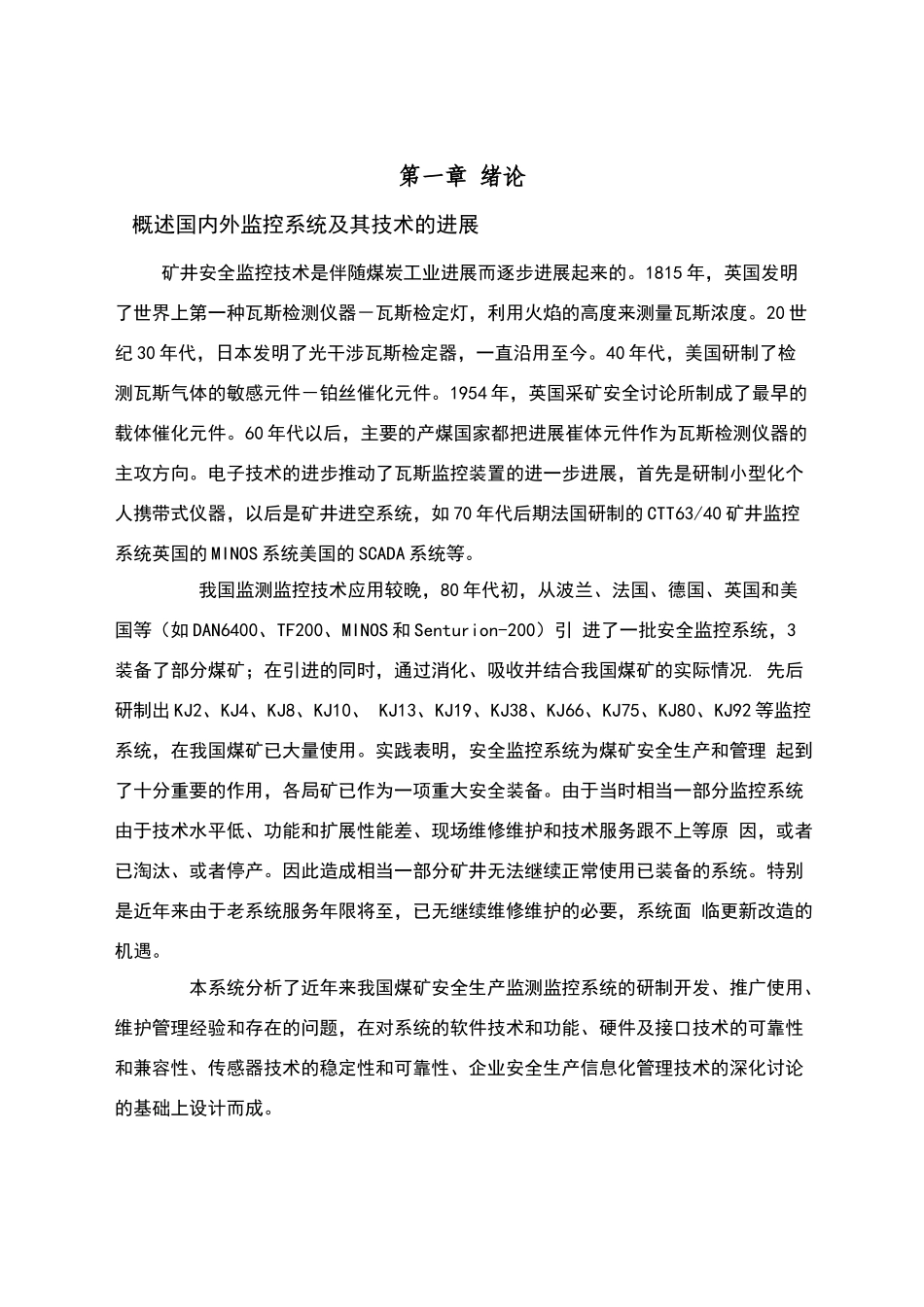

第一章 绪论 概述国内外监控系统及其技术的进展 矿井安全监控技术是伴随煤炭工业进展而逐步进展起来的。1815 年，英国发明了世界上第一种瓦斯检测仪器－瓦斯检定灯，利用火焰的高度来测量瓦斯浓度。20 世纪 30 年代，日本发明了光干涉瓦斯检定器，一直沿用至今。40 年代，美国研制了检测瓦斯气体的敏感元件－铂丝催化元件。1954 年，英国采矿安全讨论所制成了最早的载体催化元件。60 年代以后，主要的产煤国家都把进展崔体元件作为瓦斯检测仪器的主攻方向。电子技术的进步推动了瓦斯监控装置的进一步进展，首先是研制小型化个人携带式仪器，以后是矿井进空系统，如 70 年代后期法国研制的 CTT63/40 矿井监控系统英国的 MINOS 系统美国的 SCADA 系统等。 我国监测监控技术应用较晚，80 年代初，从波兰、法国、德国、英国和美国等（如 DAN6400、TF200、MINOS 和 Senturion-200）引 进了一批安全监控系统，3装备了部分煤矿；在引进的同时，通过消化、吸收并结合我国煤矿的实际情况. 先后研制出 KJ2、KJ4、KJ8、KJ10、 KJ13、KJ19、KJ38、KJ66、KJ75、KJ80、KJ92 等监控系统，在我国煤矿已大量使用。实践表明，安全监控系统为煤矿安全生产和管理 起到了十分重要的作用，各局矿已作为一项重大安全装备。由于当时相当一部分监控系统由于技术水平低、功能和扩展性能差、现场维修维护和技术服务跟不上等原 因，或者已淘汰、或者停产。因此造成相当一部分矿井无法继续正常使用已装备的系统。特别是近年来由于老系统服务年限将至，已无继续维修维护的必要，系统面 临更新改造的机遇。 本系统分析了近年来我国煤矿安全生产监测监控系统的研制开发、推广使用、维护管理经验和存在的问题，在对系统的软件技术和功能、硬件及接口技术的可靠性和兼容性、传感器技术的稳定性和可靠性、企业安全生产信息化管理技术的深化讨论的基础上设计而成。 第二章 系统总体设计 矿井监控系统的组成矿井监控系统由地面中心站、监控软件、传输接口装置、井下智能分站、各种相关矿用传感器等组成。地面中心站配备监控主机和打印机。主机通过传输接口与各分站通讯，监测主机屏幕可以显示动、静态图形、数据、曲线、通风（流向）图、测点配置图等，打印机可打印监测参数报表。 其典型结构如图所示。监测监控系统结构图 地面中心站地面中心站能够实现各种监测数据的处理、显示、查询、储存、打印等功能，另外，操作员发出的设备控制命令也是通过...
