环球金融中心裙楼监测方案

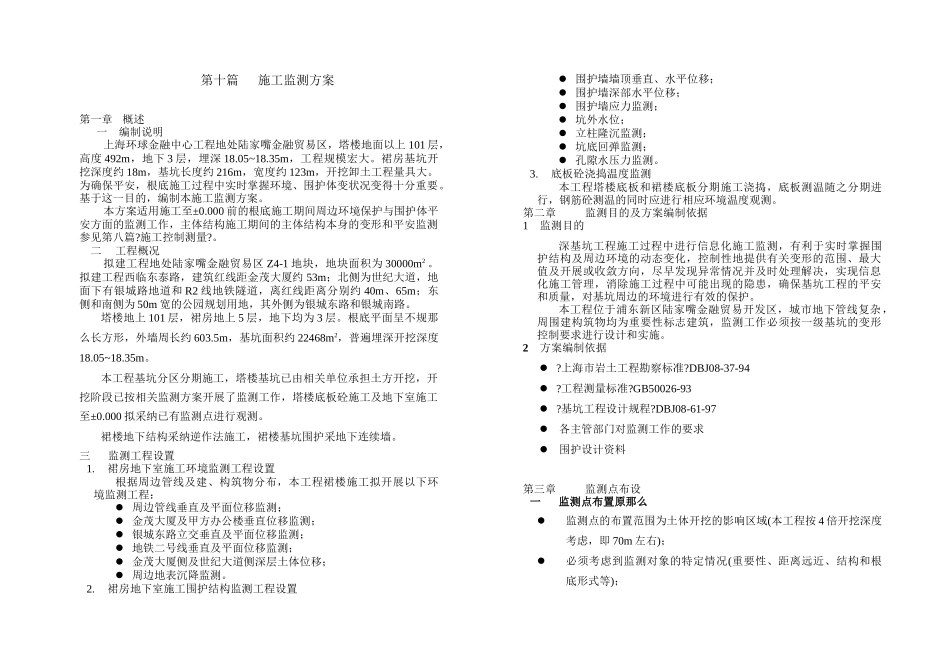

环球金融中心裙楼监测方案_第1页
1/23
环球金融中心裙楼监测方案_第2页
2/23
环球金融中心裙楼监测方案_第3页
3/23
第十篇 施工监测方案第一章概述一编制说明上海环球金融中心工程地处陆家嘴金融贸易区,塔楼地面以上 101 层,高度 492m,地下 3 层,埋深 18.05~18.35m,工程规模宏大。裙房基坑开挖深度约 18m,基坑长度约 216m,宽度约 123m,开挖卸土工程量具大。为确保平安,根底施工过程中实时掌握环境、围护体变状况变得十分重要。基于这一目的,编制本施工监测方案。本方案适用施工至±0.000 前的根底施工期间周边环境保护与围护体平安方面的监测工作,主体结构施工期间的主体结构本身的变形和平安监测参见第八篇?施工控制测量?。二工程概况拟建工程地处陆家嘴金融贸易区 Z4-1 地块,地块面积为 30000m2 。拟建工程西临东泰路,建筑红线距金茂大厦约 53m;北侧为世纪大道,地面下有银城路地道和 R2 线地铁隧道,离红线距离分别约 40m、65m;东侧和南侧为 50m 宽的公园规划用地,其外侧为银城东路和银城南路。塔楼地上 101 层,裙房地上 5 层,地下均为 3 层。根底平面呈不规那么长方形,外墙周长约 603.5m,基坑面积约 22468m2,普遍埋深开挖深度18.05~18.35m。本工程基坑分区分期施工,塔楼基坑已由相关单位承担土方开挖,开挖阶段已按相关监测方案开展了监测工作,塔楼底板砼施工及地下室施工至±0.000 拟采纳已有监测点进行观测。裙楼地下结构采纳逆作法施工,裙楼基坑围护采地下连续墙。三监测工程设置1.裙房地下室施工环境监测工程设置根据周边管线及建、构筑物分布,本工程裙楼施工拟开展以下环境监测工程: 周边管线垂直及平面位移监测; 金茂大厦及甲方办公楼垂直位移监测; 银城东路立交垂直及平面位移监测; 地铁二号线垂直及平面位移监测; 金茂大厦侧及世纪大道侧深层土体位移; 周边地表沉降监测。2.裙房地下室施工围护结构监测工程设置 围护墙墙顶垂直、水平位移; 围护墙深部水平位移; 围护墙应力监测; 坑外水位; 立柱隆沉监测; 坑底回弹监测; 孔隙水压力监测。3.底板砼浇捣温度监测本工程塔楼底板和裙楼底板分期施工浇捣,底板测温随之分期进行,钢筋砼测温的同时应进行相应环境温度观测。第二章监测目的及方案编制依据1 监测目的深基坑工程施工过程中进行信息化施工监测,有利于实时掌握围护结构及周边环境的动态变化,控制性地提供有关变形的范围、最大值及开展或收敛方向,尽早发现异常情况并及时处理解决,实现信息化施工管理,消除施工过程中可能出现的隐...
